AutoCAD 2016中PolarSnap (极轴捕捉）

将捕捉类型设定为【PolarSnap】。如果启用了【捕捉】模式，并在极轴追踪打开的情况下指定点，光标将沿在【极轴追踪】选项卡上相对于极轴追踪起点设置的极轴对齐角度进行捕捉。

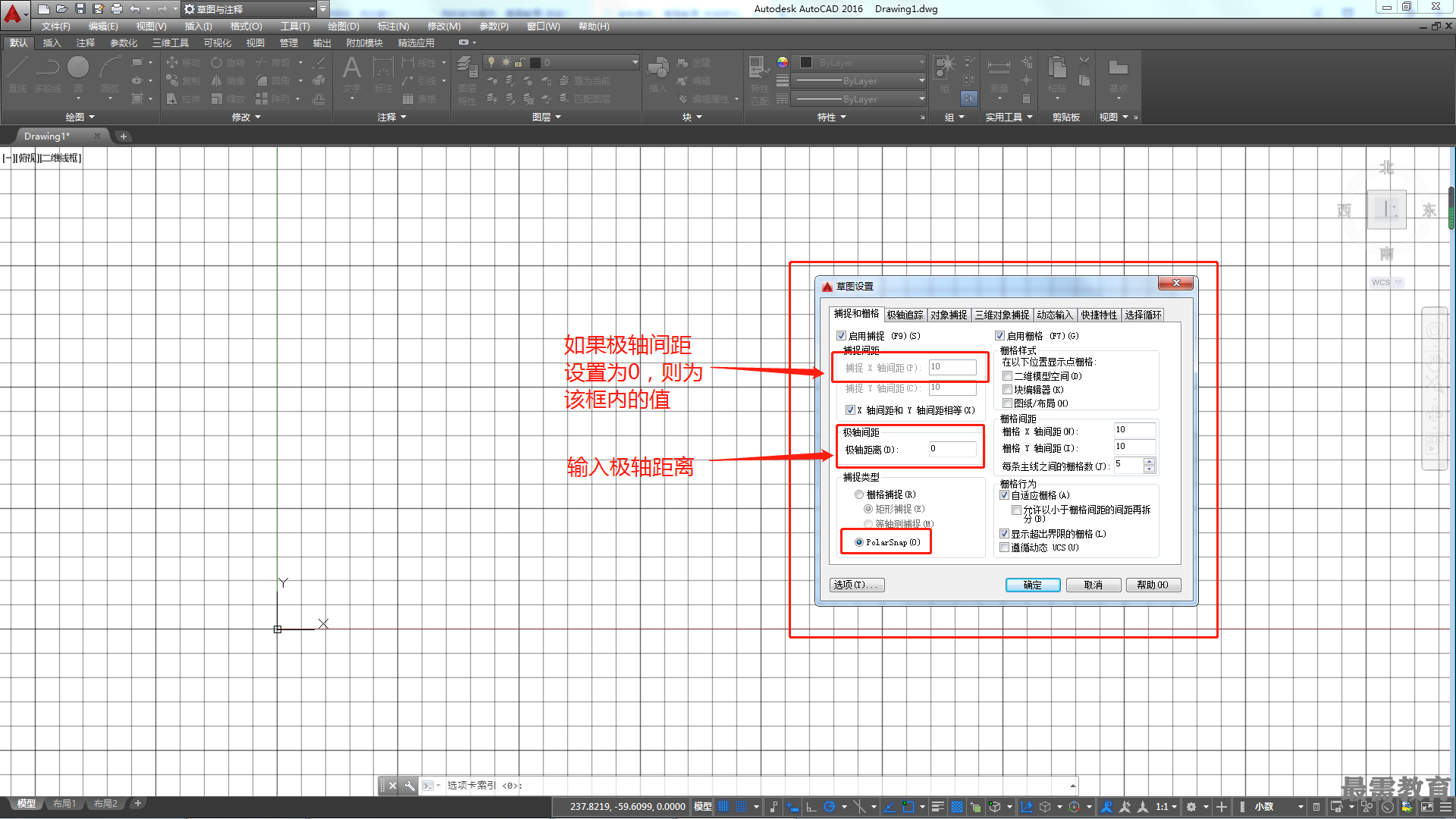

启用【PolarSnap】后，【捕捉间距】变为不可用，同时【极轴间距】文本框变得可用，可在该文本框中输入要进行捕捉的增量距离，如果该值为0,则【PolarSnap】捕捉的距离采用【捕捉X轴间距】文本框中的值。启用【PolarSnap】后无法将光标定位至栅格点上，但在执行【极轴追踪】的时候，可将增量固定为设定的整数倍，效果如图所示。

【PolarSnap】设置应与【极轴追踪】或【对象捕捉追踪】结合使用，如果两个追踪功能都未启用，则【PolarSnap】设置视为无效。
