AutoCAD 2016:设置栅格显示样式

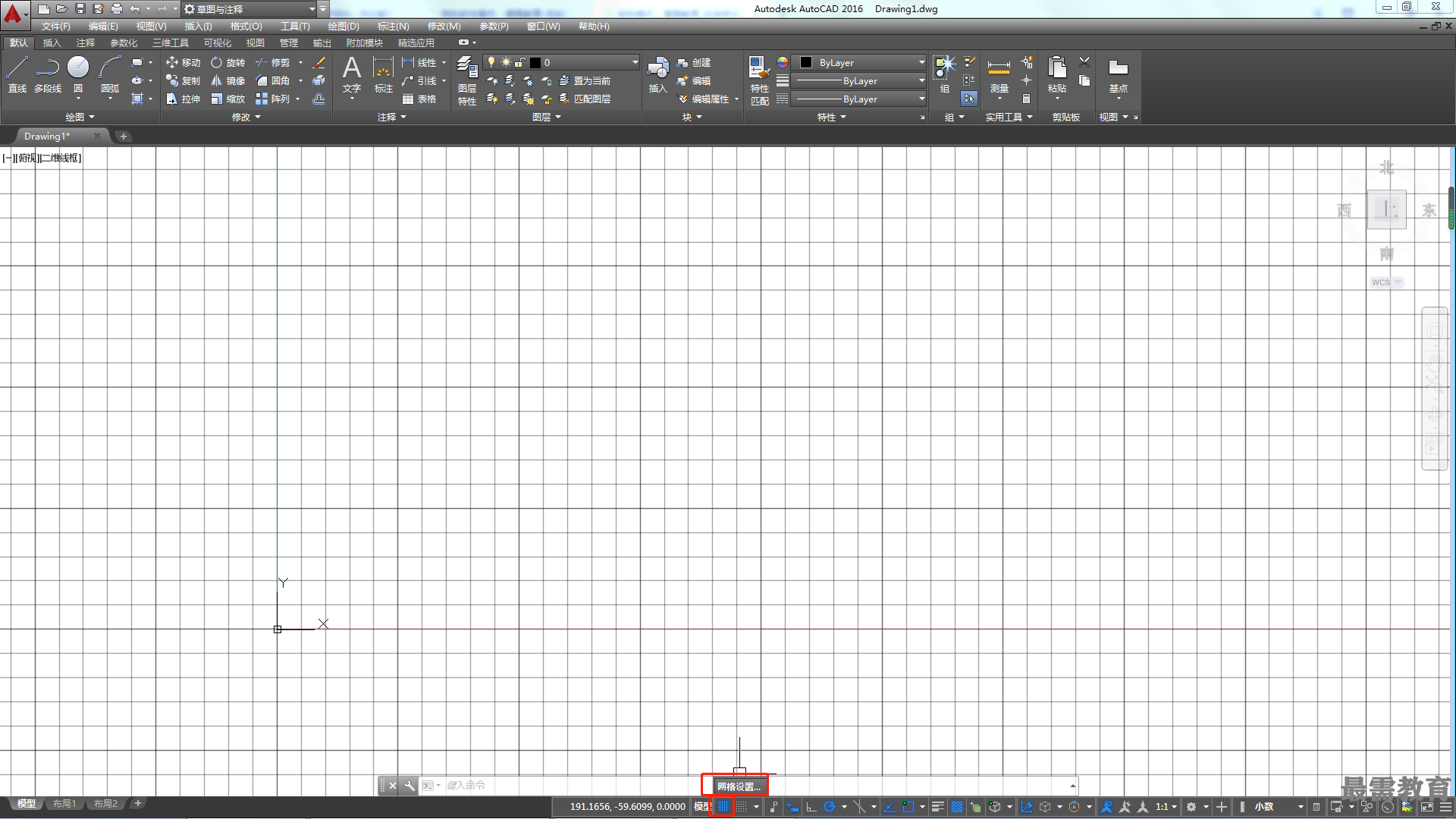

在AutoCAD 2016中，栅格有两种显示样式：点矩阵和线矩阵，默认状态下显示的是线矩阵栅格，如图所示。

用鼠标右键单击状态栏上的【显示图形栅格】按钮，选择弹出的【网格设置】选项，打开【草图设置】对话框中的【捕捉和棚格】选项卡，然后选择【栅格样式】区域中的【二维模型空间】复选框，即可在二维模型空间显示点矩阵形式的栅格，如图所示。

同理，勾选【块编辑器】或【图纸/布局】复选框, 即可在对应的绘图环境中开启点矩阵的栅格样式。
