AutoCAD 2016:功能区选项卡的组成

因【草图与注释】工作空间最为常用，因此只介绍其中的10个选项卡。

♦【默认】选项卡

【默认】选项卡从左至右依次为【绘图】、【修改】、【注释】、【图层】、【块】、【特性】、【组】、【实用工具】、【剪贴板】和【视图】10大功能面板，如图所示。【默认】选项卡集中了AutoCAD中常用的命令，涵盖绘图、标注、编辑、修改、图层、图块等各个方面，是最主要的选项卡。

♦【插入】选项卡

【插入】选项卡从左至右依次为【块】、【块定义】、【参照】、【点云】、【输入】、【数据】、【链接和提取】和【位置】8大功能面板，如图所示。【插入】选项卡主要用于图块、外部参照等外在图形的调用。

♦【注释】选项卡

【注释】选项卡从左至右依次为【文字】、【标注】、【引线】、【表格】、【标记】和【注释缩放】6大功能面板, 如图所示。【注释】选项卡提供了详尽的标注命令，包括引线、公差、云线等。

♦【参数化】选项卡

【参数化】选项卡从左至右依次为【几何】、【标注】、【管理】3大功能面板，如图所示。【参数化】选项卡主要用于管理图形约束方面的命令。

♦【视图】选项卡

【视图】选项卡从左至右依次为【视口工具】、【视图】、【模型视口】、【选项板】、【界面】、【导航】 6大功能面板，如图所示。【视图】选项卡提供了大量用于控制显示视图的命令，包括UCS的显现、绘图区上ViewCube和【文件】、【布局】等标签的显示与隐藏。

♦【管理】选项卡

【管理】选项卡从左至右依次为【动作录制器】、【自定义设置】、【应用程序】、【CAD标准】4大功能面板，如图所示。【管理】选项卡可以用来加载AutoCAD的各种插件与应用程序。

♦【输出】选项卡

【输出】选项卡从左至右依次为【打印】、【输出为DWF/PDF】2大功能面板，如图所示。【输出】选项卡集中了图形输出的相关命令，包含打印、输出PDF等。在功能区选项卡中，有些面板按钮右下角有箭头，表示有扩展菜单，单击箭头，扩展菜单会列出更多的操作命令，如图所示的【绘图】扩展菜单。

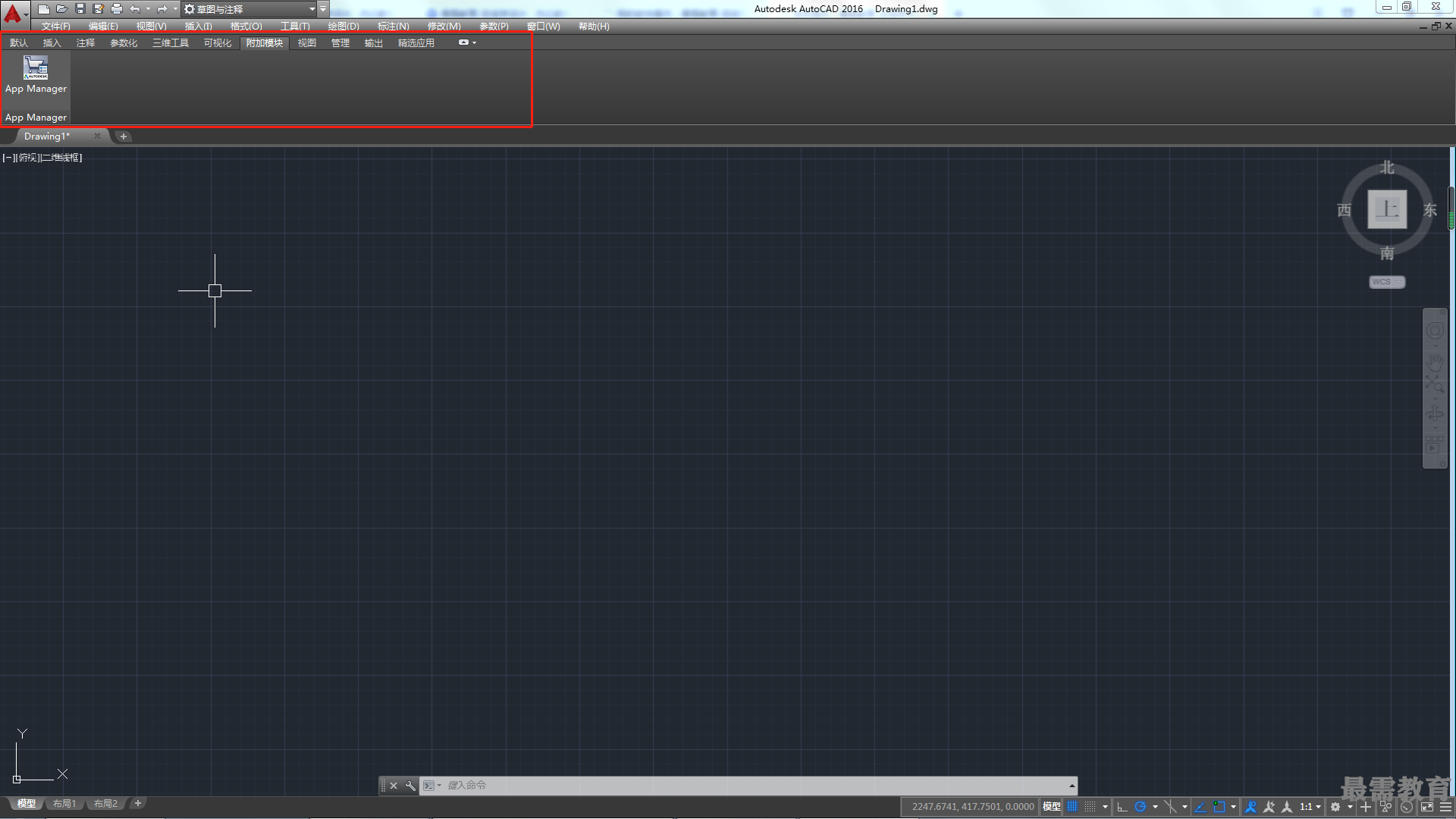

♦【附加模块】选项卡

【附加模块】选项卡如图所示，在Autodesk应用程序网站中下载的各类应用程序和插件都会集中在该选项卡。

♦【精选应用】选项卡

【精选应用】选项卡中，提供了许多最新、最热门的应用程序，供用户试用，如图所示。
