AutoCAD 2017——矩形阵列
提问人:卓娟发布时间:2021-01-21
三维矩形阵列是在行(X轴)、列(Y轴)和层(Z轴)矩形阵列中复制对象。执行“三维阵列”命令后,根据命令行的提示,选择要阵列的对象,按回车键,选择“矩形阵列”类型,然后根据命令行提示,依次指定阵列的行数、列数、层数、行间距、列间距及层间距,效果如图所示。执行命令的方法及命令行提示内容如下。

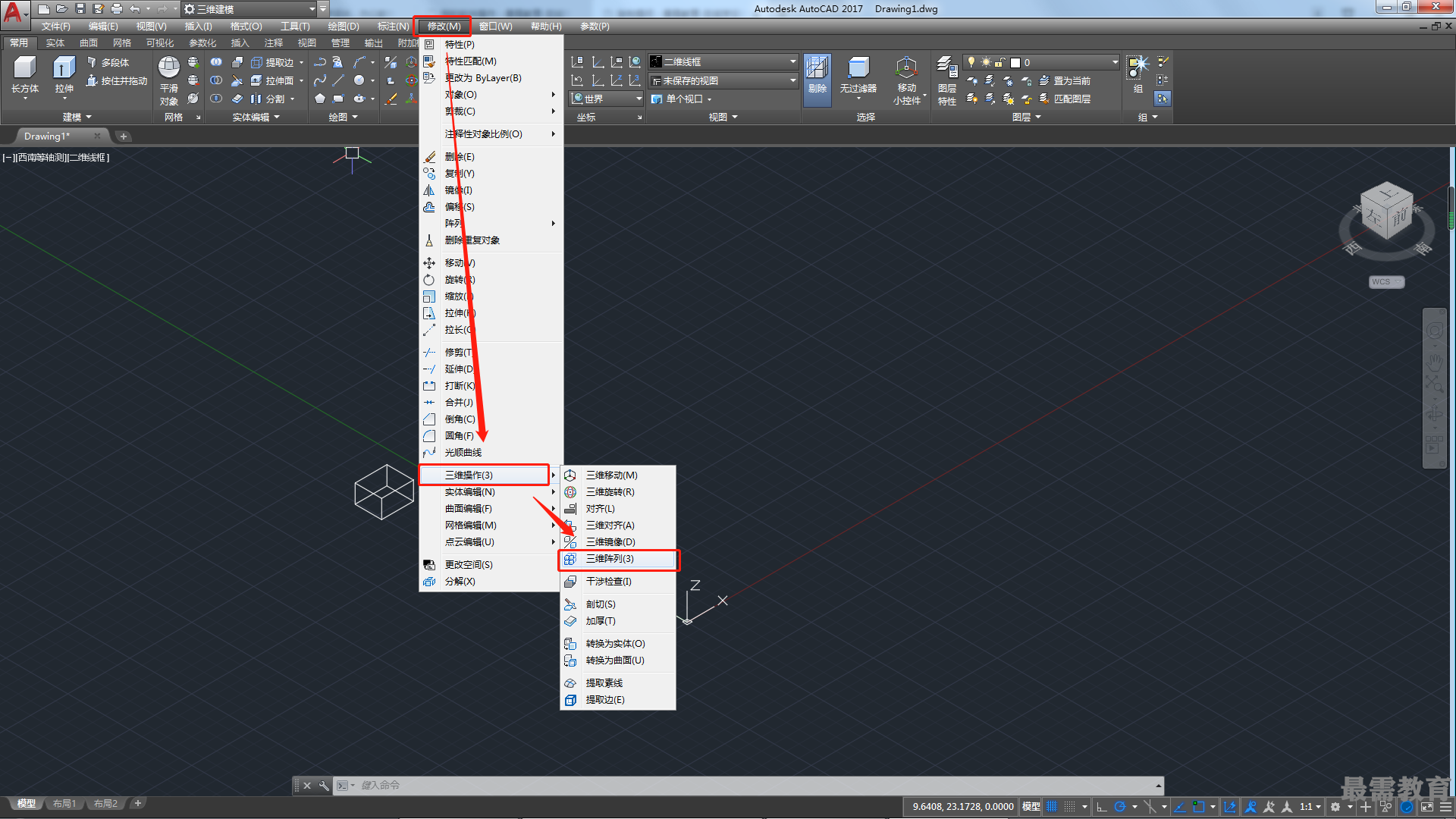

•执行“修改>三维操作>三维阵列”命令。
•在命令行中输入快捷命令3A,然后按回车键。
命令: 3darray
选择对象:指定对角点:找到1个
选择对象:
输入阵列类型[矩形(R)/环形(P)] <矩形>:
输入行数(---) <1>: 3
输入列数(|||) <1>: 3
输入层数(...) <1>:3
指定行间距(---):250
指定列问距(|||): 250
指定层间距(...): 250
