AutoCAD 2017:镜像三维对象

“三维镜像”命令可以用于绘制以镜像平面为对称面的三维对象。可以通过以下方法执行“三维镜像”命令。

•执行“修改>三维操作>三维镜像”命令。

•在“常用”选项卡的“修改”面板中单击“三维镜像”按钮。

•在命令行中输入MIRROR3D命令，然后按回车键。

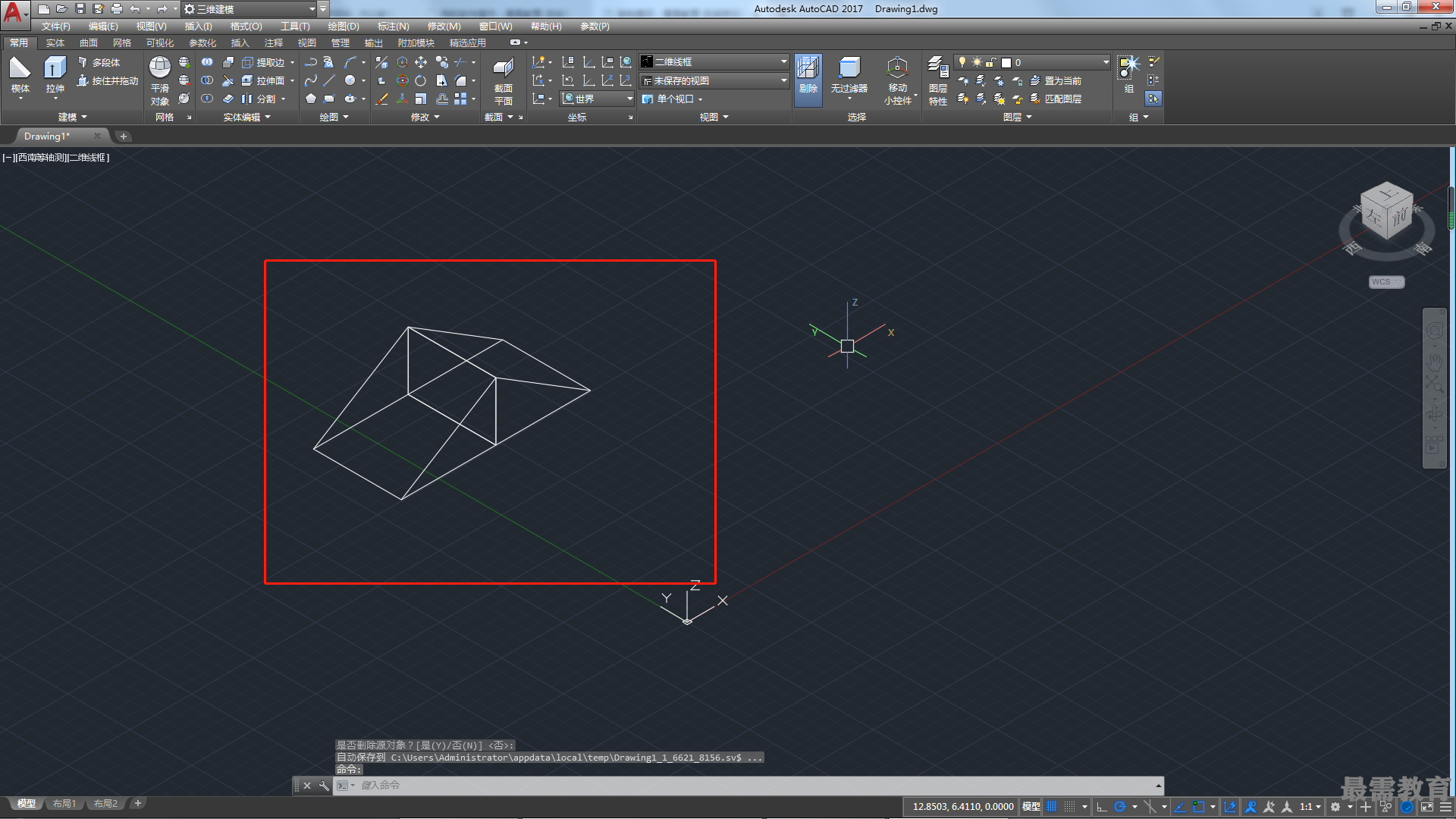

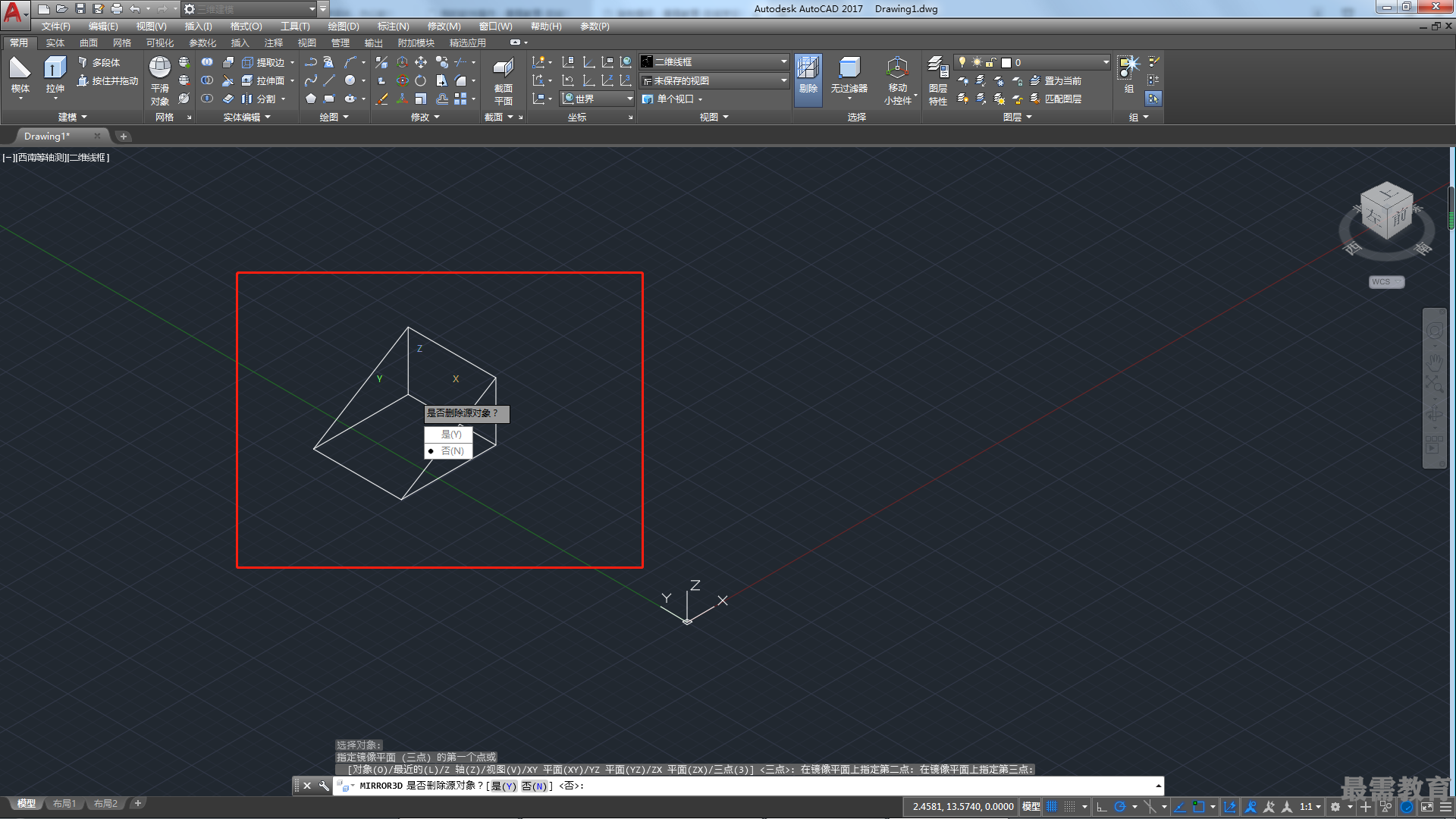

执行“三维镜像”命令后，根据命令行的提示，选取镜像对象按回车键，然后在实体上指定三个点，将实体镜像，如图所示。命令行提示内容如下。

命令：_mirror3d

选择对象：找到1个

选择对象：

指定镜像平面（三点）的第一个点或[对象（O)/最近的（L)/Z轴（Z)/视图（V)/XY平面（XY)/YZ平面（YZ)/ZX平面（ZX)/三点（3)]〈三点〉：

在镜像平面上指定第二点：

在镜像平面上指定第三点：

是否删除源对象？[是（Y)/否（N)]〈否〉：

其中，命令行中各选项含义介绍如下。

•对象：通过选择圆、圆弧或二维多段线等二维对象，将选择对象所在的平面作为镜像平面。

•最近的：使用上一次镜像操作中使用的镜像平面作为本次镜像操作的镜像平面。

•Z轴：依次选择两点，并将两点连线作为镜像平面的法线，同时镜像平面通过选择的第一点。

•视图：通过指定一点并将通过该点且与当前视图平面平行的平面作为镜像平面。

• XY平面（XY) /YZ平面（YZ) /ZX平面（ZX):分别表示用与当前UCS的XY、YZ、ZX面平行的平面作为镜像面。
