AutoCAD 2017:旋转实体

使用“旋转”命令，可将二维闭合的图形以中心轴为旋转中心进行旋转，从而形成三维实体模型。可以通过以下方法执行“旋转”命令。

•执行“绘图>建模>旋转”命令。

•在“常用”选项卡的“建模”面板中单击“旋转”按钮。

•在“实体”选项卡的“实体”面板中单击“旋转”按钮。

•在命令行中输入快捷命令REV,然后按回车键。

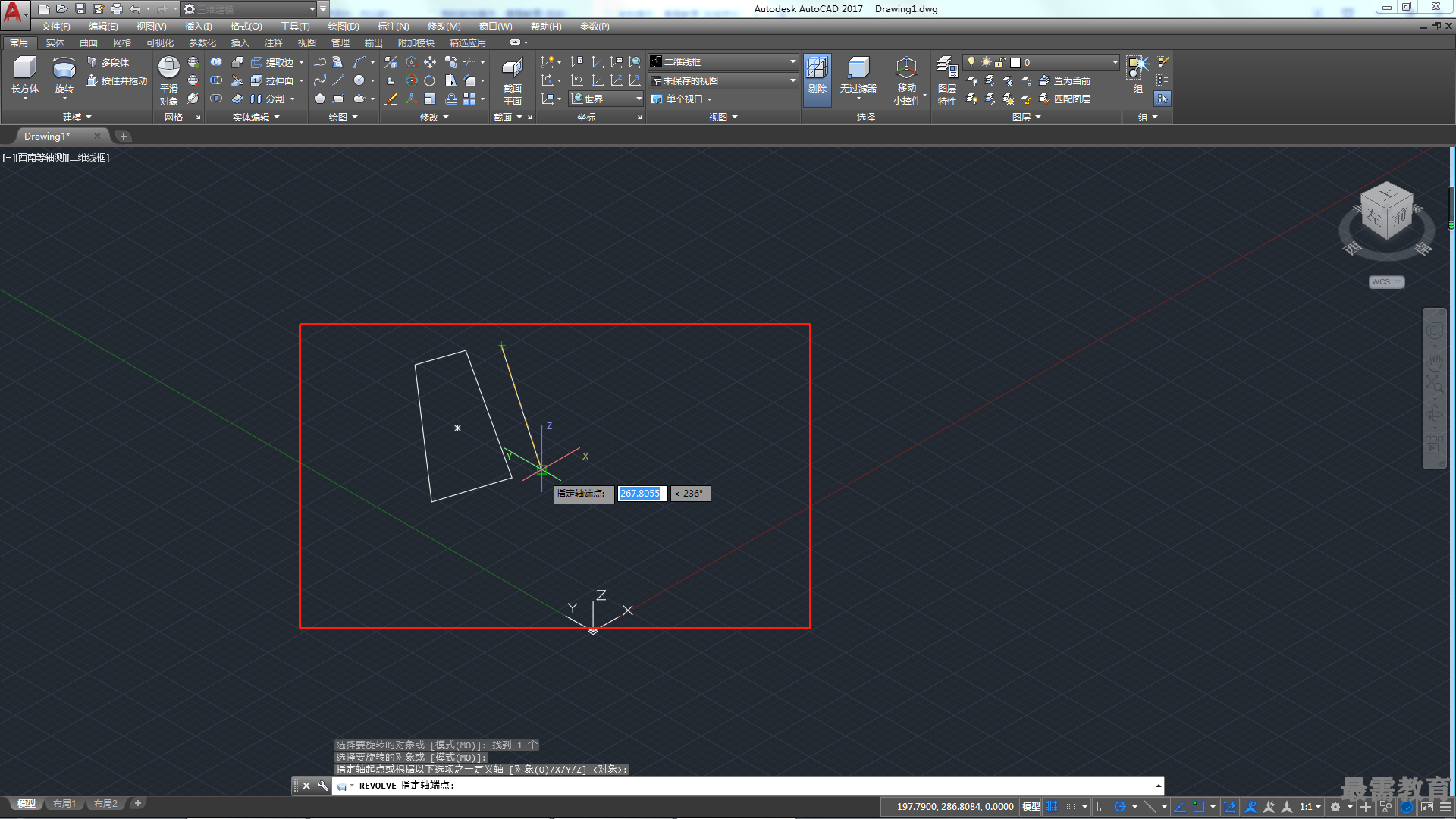

执行“旋转”命令后，根据命令行中的提示旋转实体，如图所示。命令行提示内容如下

命令: _revolve

当前线框密度: ISOLINES=4, 闭合轮廊创建模式=实体

选择要旋转的对象或[ 模式(MO)]:_MO 闭合轮廊创建模式 [实体(SO]/ 曲面(SU)] <实体>: _SO

选择要旋转的对象或[模式(MO)]:找到1个

选择要旋转的对象或[ 模式(MO)]:

指定轴起点或根据以下选项之一定义轴[对象(O)/X/Y/Z] <对象>:

指定轴端点:

指定旋转角度或[起点角度(ST)/反转(R)/表达式(EX)] <360>:
