AutoCAD 2017中楔体的绘制

楔体可以看作是以矩形为底面，其一边沿法线方向拉伸所形成的具有楔状特征的实体，也就是1/2长方体，其表面总是平行于当前的UCS，其斜面沿Z轴倾斜。可以通过以下方法执行“楔体”命令。

•执行“绘图>建模>楔体”命令。

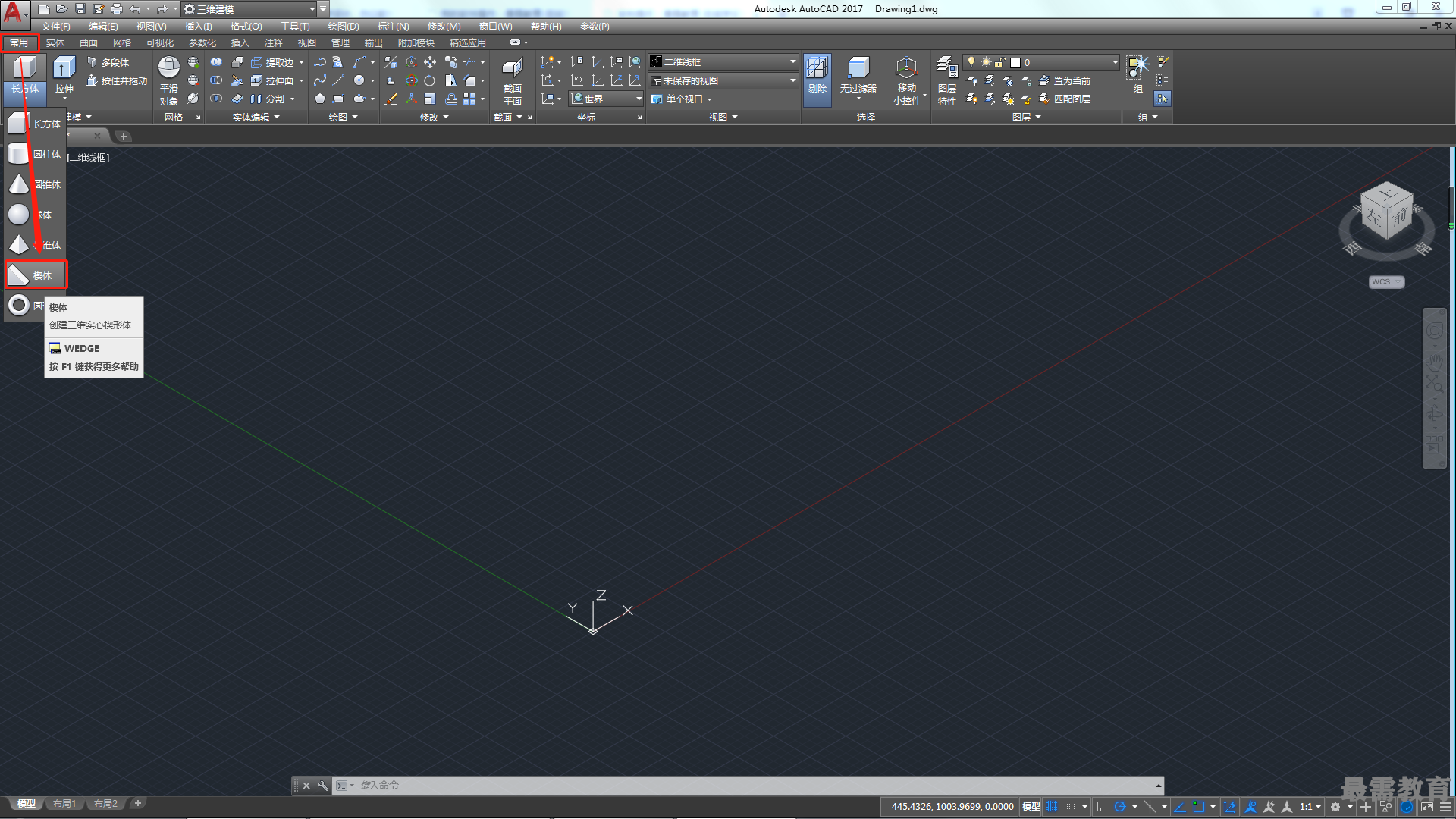

•在“常用”选项卡的“建模”面板中单击“楔体”按钮

•在命令行中输入WE命令，然后按回车键。

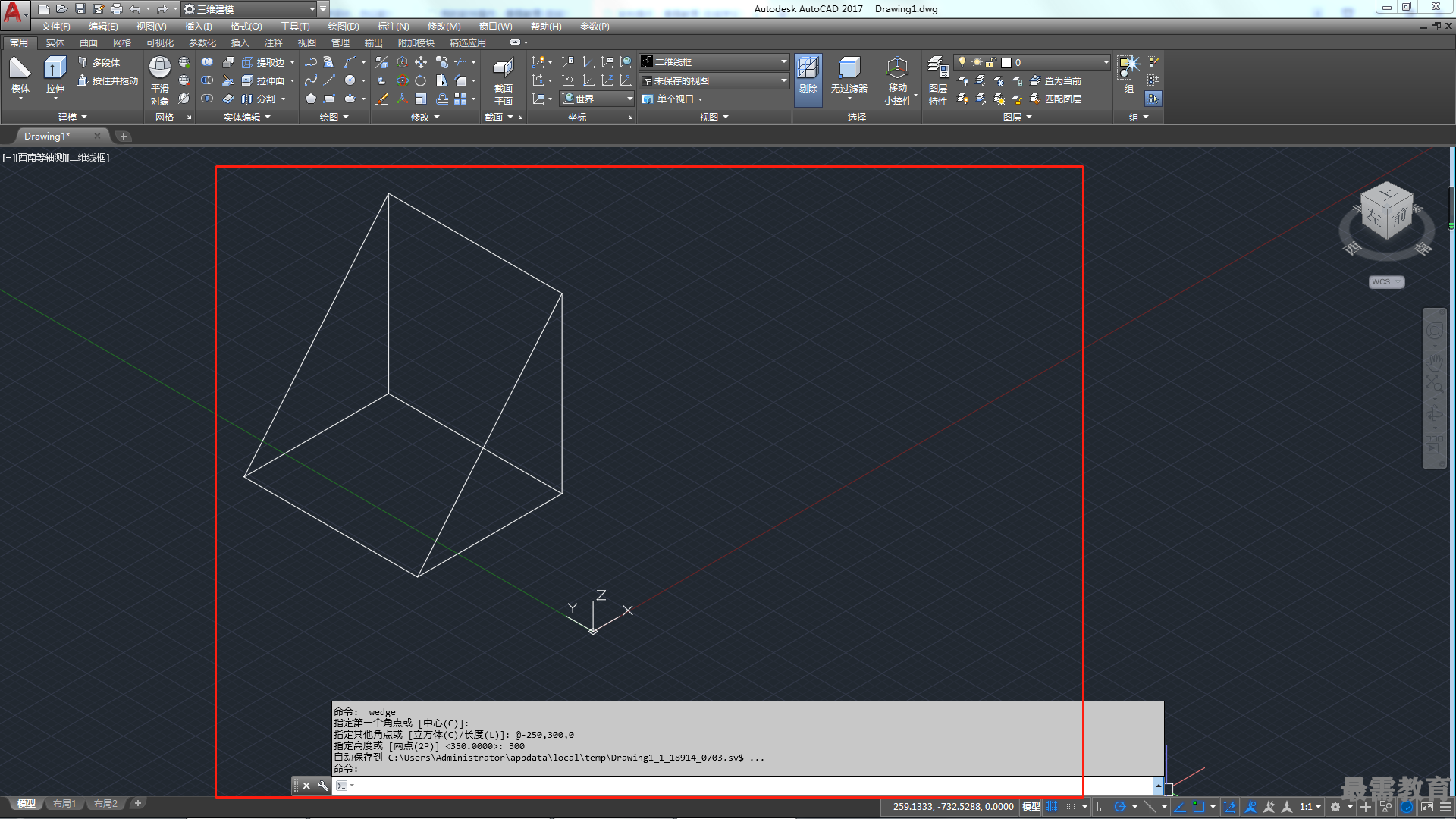

执行“楔体”命令后，根据命令行中的提示创建长方体，如图所示。命令行提示内容如下。

命令: _wedge

指定第一个角点或[中心(C)]:

指定其他角点或[立方体(C)/长度(L)]: @-250,300,0

指定高度或[两点(2P)] <350.0000>: 300
