AutoCAD 2017:三维坐标系

三维坐标分为世界坐标系和用户坐标系两种。其中世界坐标系为系统默认坐标系，它的坐标原点和方向固定不变。用户坐标系则可根据绘图需求改变坐标原点和方向，其使用起来较为灵活。

在AutoCAD 2017中，使用UCS命令可创建用户坐标系。可以通过以下方法执行“UCS”命令。

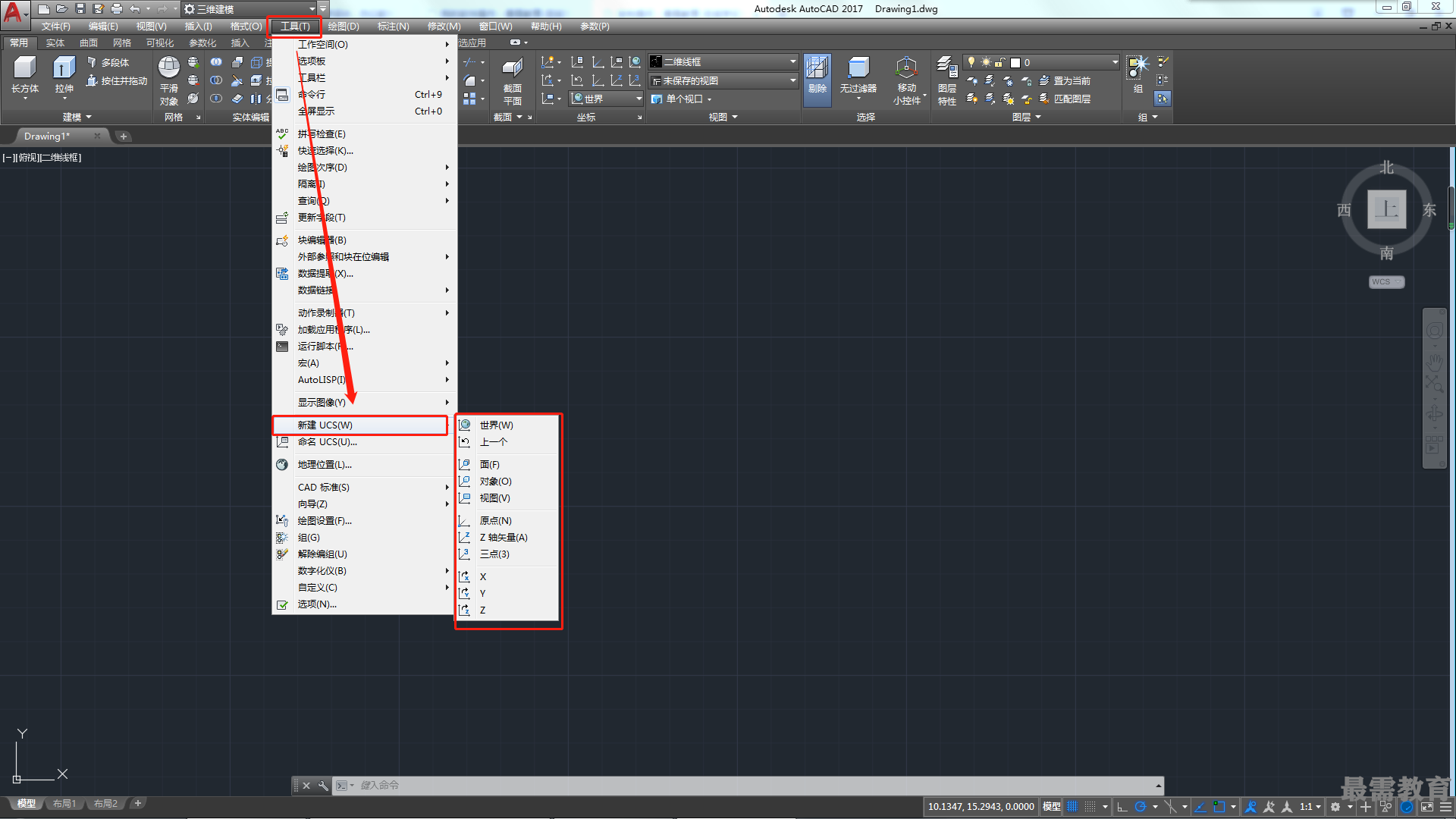

•执行“工具>新建UCS”命令中的子命令。

•在“常用”选项卡的“坐标”面板中单击相关新建UCS按钮。

•在命令行中输入UCS命令，然后按回车键。

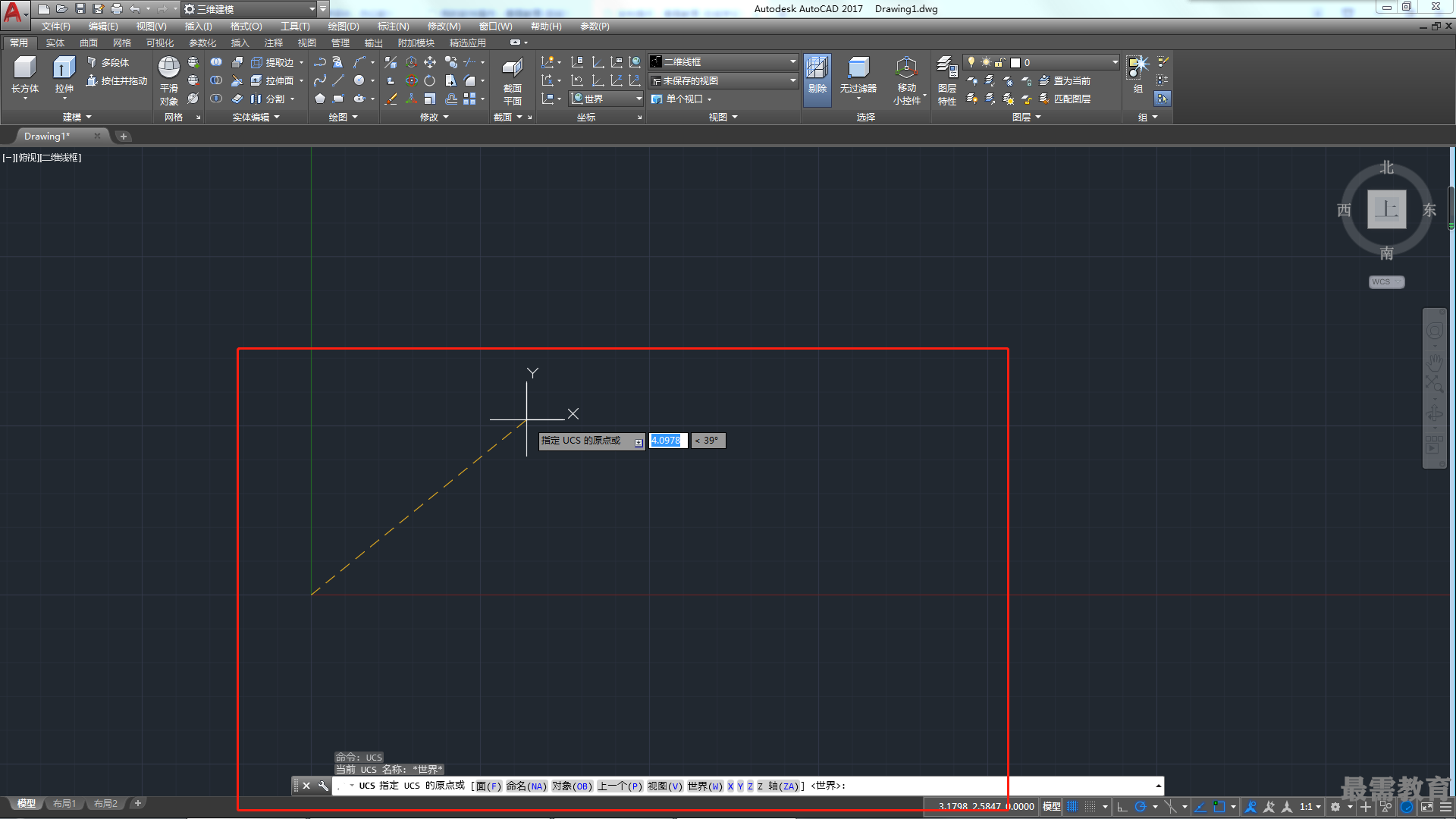

执行“UCS”命令后，命令行提示内容如下。

命令：UCS

当前UCS名称：*世界*

指定UCS的原点或[面（F)/命名（NA)/对象（OB)/上一个（P)/视图（V)/世界（W)/X/Y/Z/Z轴（ZA)]〈世界〉:

在命令行中，各选项的含义介绍如下。

•指定UCS的原点：使用一点、两点或三点定义一个新的UCS。指定单个点后，命令提示行将提示“指定X轴上的点或<接受>:”，此时按回车键选择“接受”选项，当前UCS的原点将会移动而不会更改X、Y和Z轴的方向；如果在此提示下指定第二个点，UCS将绕先前指定的原点旋转，以使UCS的X正半轴通过该点；如果指定第三点，UCS将绕X轴旋转，以使UCS的Y正半轴包含该点。

•面：用于将UCS与三维对象的选定面对齐，UCS的X轴将与找到的第一个面上最近的边对齐。

•命名：按名称保存并恢复通常使用的UCS坐标系。

•对象：根据选定的三维对象定义新的坐标系。新UCS的拉伸方向为选定对象的方向。此选项不能用于三维多段线、三维网格和构造线。

•上一个：恢复上一个UCS坐标系。程序会保留在图纸空间中创建的最后10个坐标系和在模型空间中创建的最后10个坐标系。

•视图：以平行于屏幕的平面为XY平面建立新的坐标系，UCS原点保持不变。

•世界：将当前用户坐标系设置为世界坐标系。UCS是所有用户坐标系的基准，不能被重新定义。

•X/Y/Z：绕指定的轴旋转当前UCS坐标系。通过指定原点和正半轴绕X、Y或Z轴旋转。

•Z轴：用指定的Z的正半轴定义新的坐标系。选择该选项后，可以指定新原点和位于新建Z轴正半轴上的点；或选择一个对象，将Z轴与离选定对象最近的端点的切线方向对齐。
