AutoCAD 2017-设置三维视图

绘制三维模型时，由于模型有多个面，仅从一个角度不能观看到模型的其他面，因此，应根据情况选择相应的观察点。三维视图样式有多种，其中包括俯视、仰视、左视、右视、前视、后视、西南等轴测、东南等轴测、东北等轴测和西北等轴测。

在AutoCAD 2017中，可以通过以下方法设置三维视图。

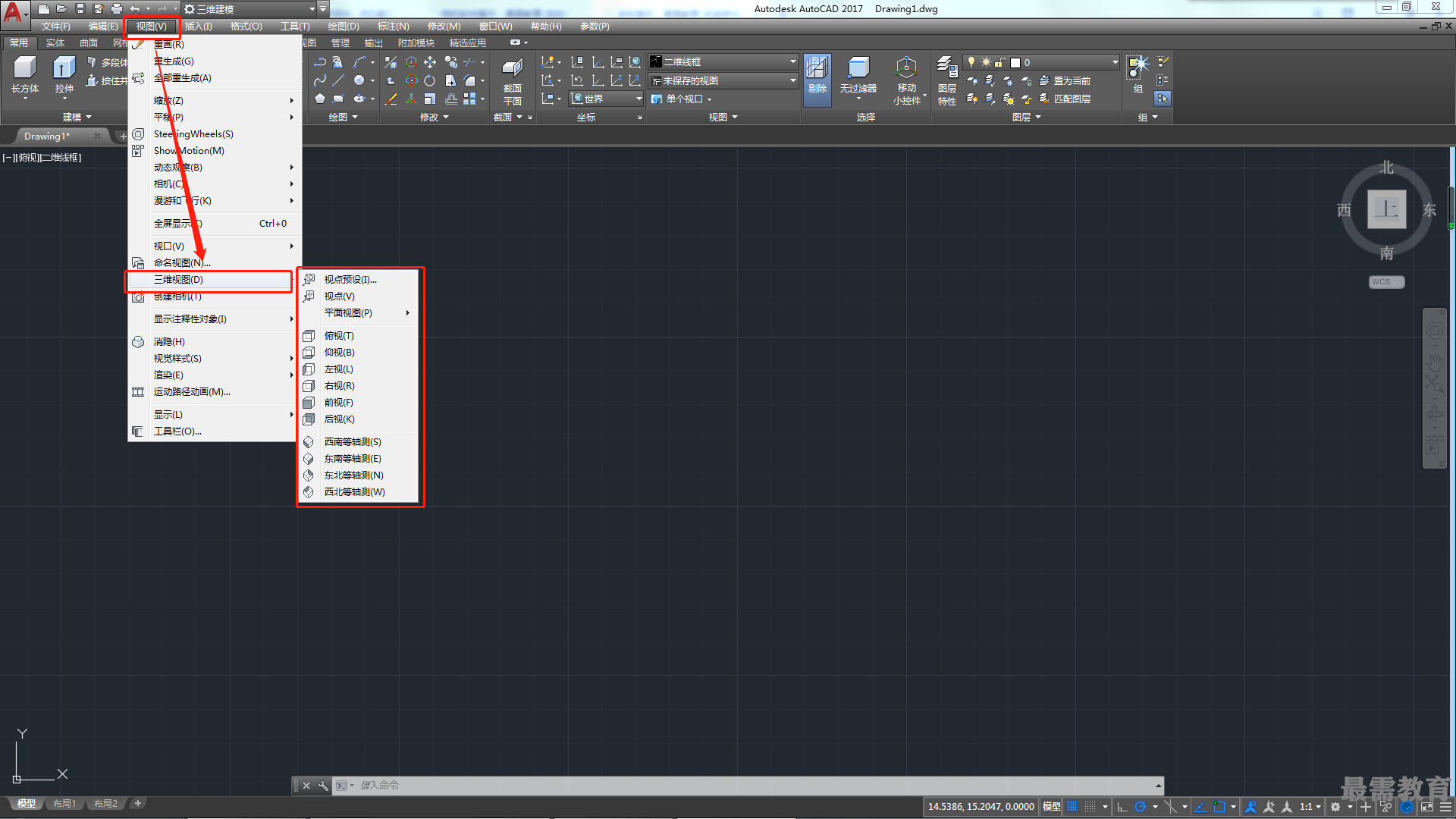

•执行“视图>三维视图”命令中的子命令，如图所示。

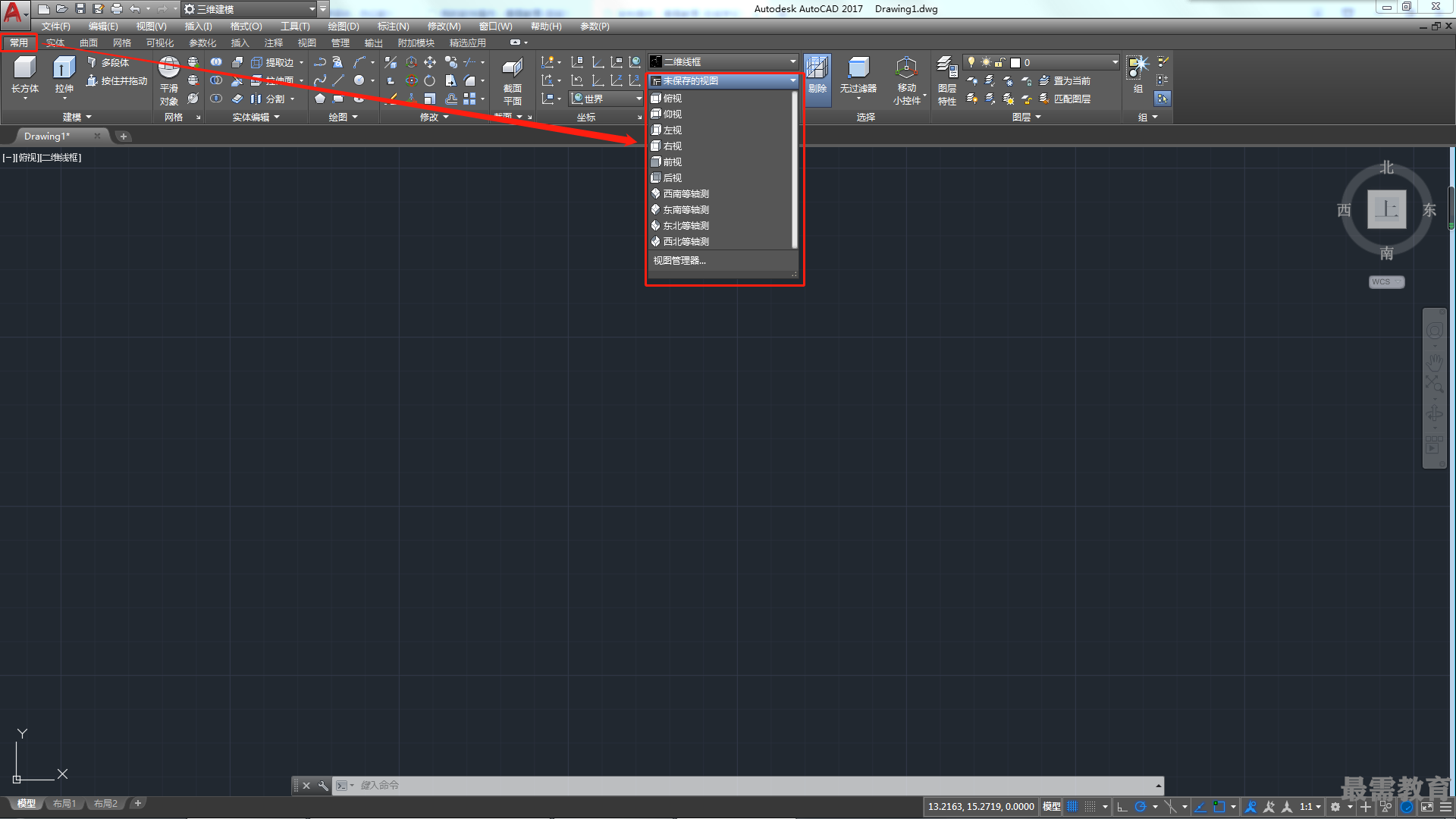

•在“常用”选项卡的“视图”面板中单击“三维导航”下拉按钮，在打开的下拉列表中选择相应的视图选项即可，如图所示。

•在“视图”选项卡的“视图”面板中，选择相应的视图选项即可。

•在绘图窗口中单击“视图控件”图标，在打开的快捷菜单中选择相应的视图选项即可。
