AutoCAD 2017:设计中心选项板

“设计中心”选项板用于浏览、查找、预览以及插入内容，包括块、图案填充和外部参照。

在AutoCAD 2017中，可以通过以下方法打开如图所示的选项板。

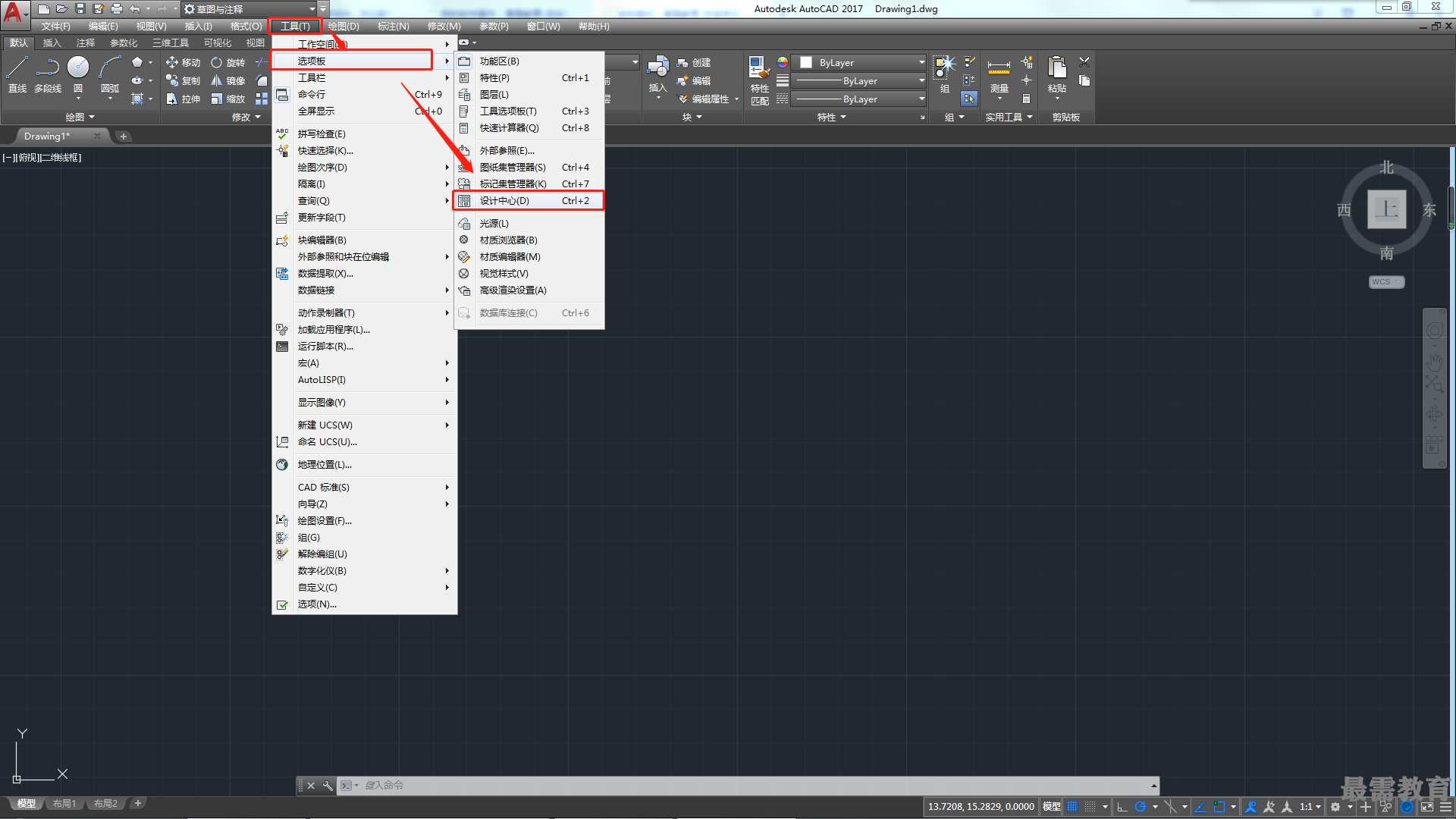

•执行“工具>选项板>设计中心”命令。

•在“视图”选项卡的“选项板”面板中单击“设计中心”按钮。

•按Ctrl+2组合键。

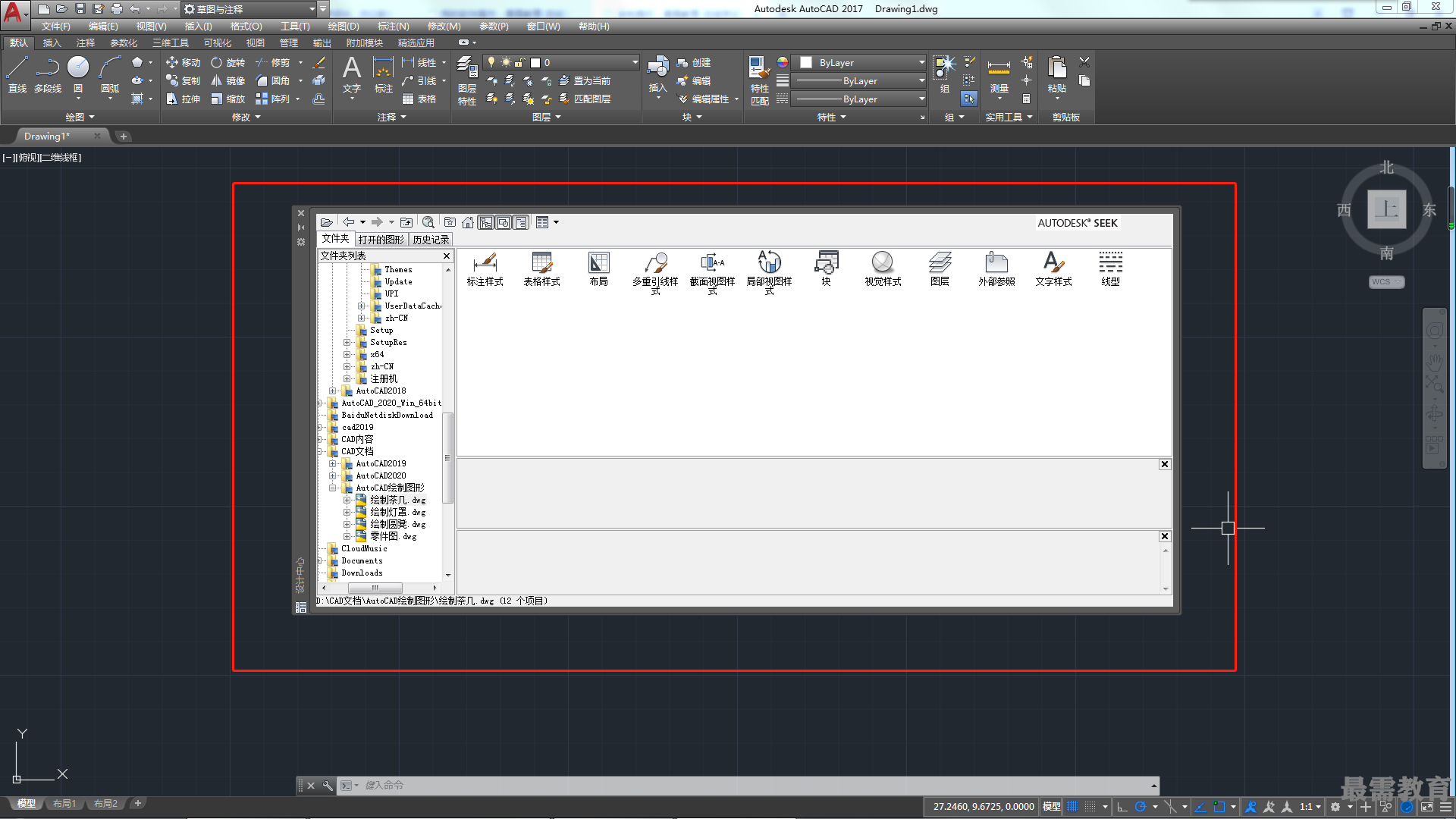

从图中可以看到，设计中心选项板主要由工具栏、选项卡、内容窗口、树状视图窗口、 预览窗口和说明窗口6个部分组成。

1.工具栏

工具栏控制着树状图和内容区中信息的显示。各选项作用如下。

•加载：显示“加载”对话框（标准文件选择对话框）。使用“加载”浏览本地和网络驱动器或Web上的文件，然后选择内容加载到内容区域。

•上一级：单击该按钮将会在内容窗口或树状视图中显示上一级内容、内容类型、内容源、文件夹、驱动器等内容。

•主页：将设计中心返回到默认文件夹。可以使用树状图中的快捷菜单更改默认文件夹。

•树状图切换：显示和隐藏树状视图。若绘图区域需要更多的空间，则可以隐藏树状图。树状图隐藏后，可以使用内容区域浏览器并加载内容。在树状图中使用“历史记录”列表时，“树状图切换”按钮不可用。

•预览：显示和隐藏内容区域窗格中选定项目的预览。

•说明：显示和隐藏内容区域窗格中选定项目的文字说明。

2.选项卡

设计中心共由3个选项卡组成，分别为“文件夹”、“打开的图形”和“历史记录”。

•文件夹：该选项卡可方便地浏览本地磁盘或局域网中所有的文件夹、图形和项目内容。

•打开的图形：该选项卡显示了所有打开的图形，以便查看或复制图形内容。

•历史记录：该选项卡主要用于显示最近编辑过的图形名称及目录。
