AutoCAD 2017—附着外部参照

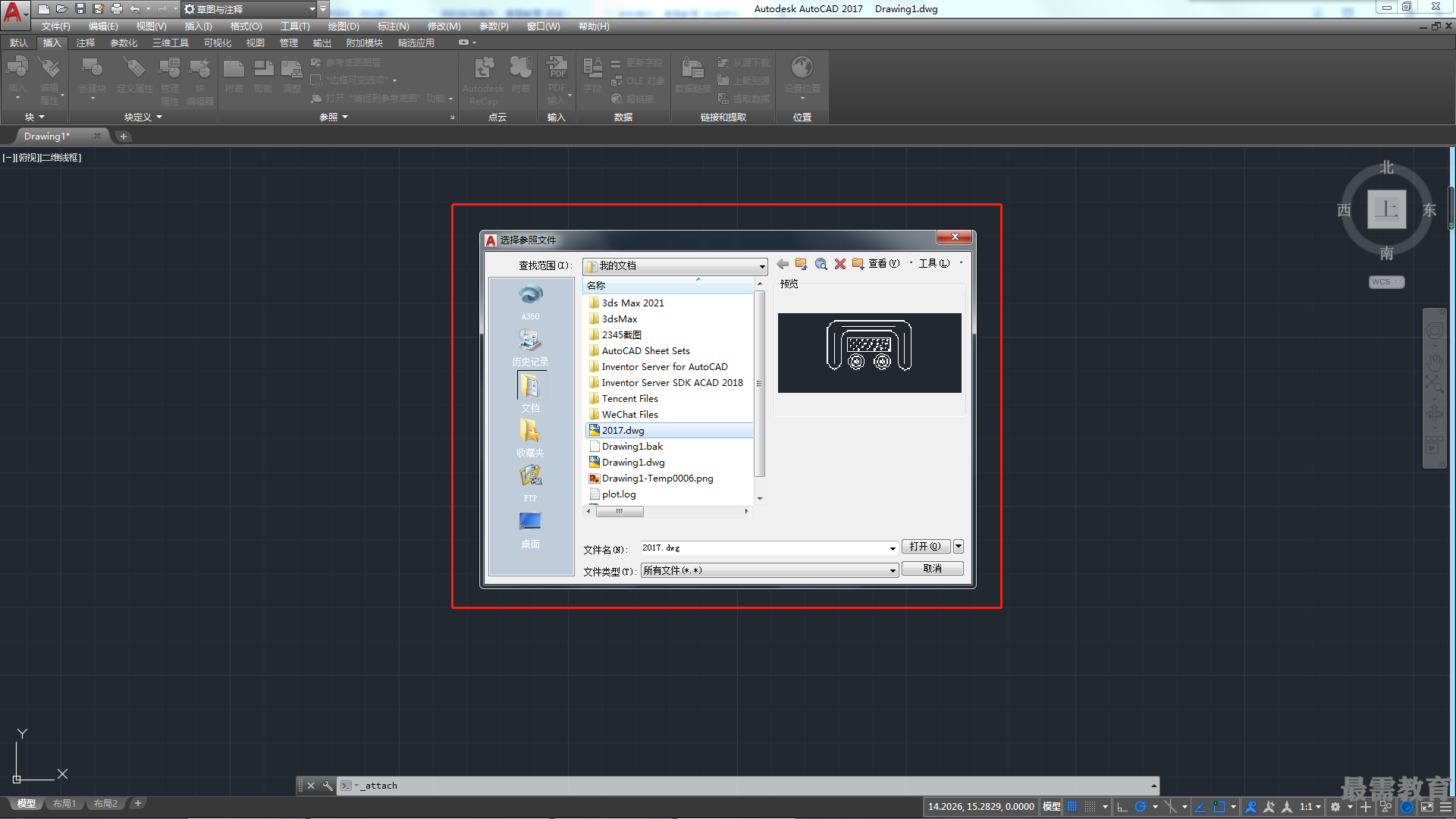

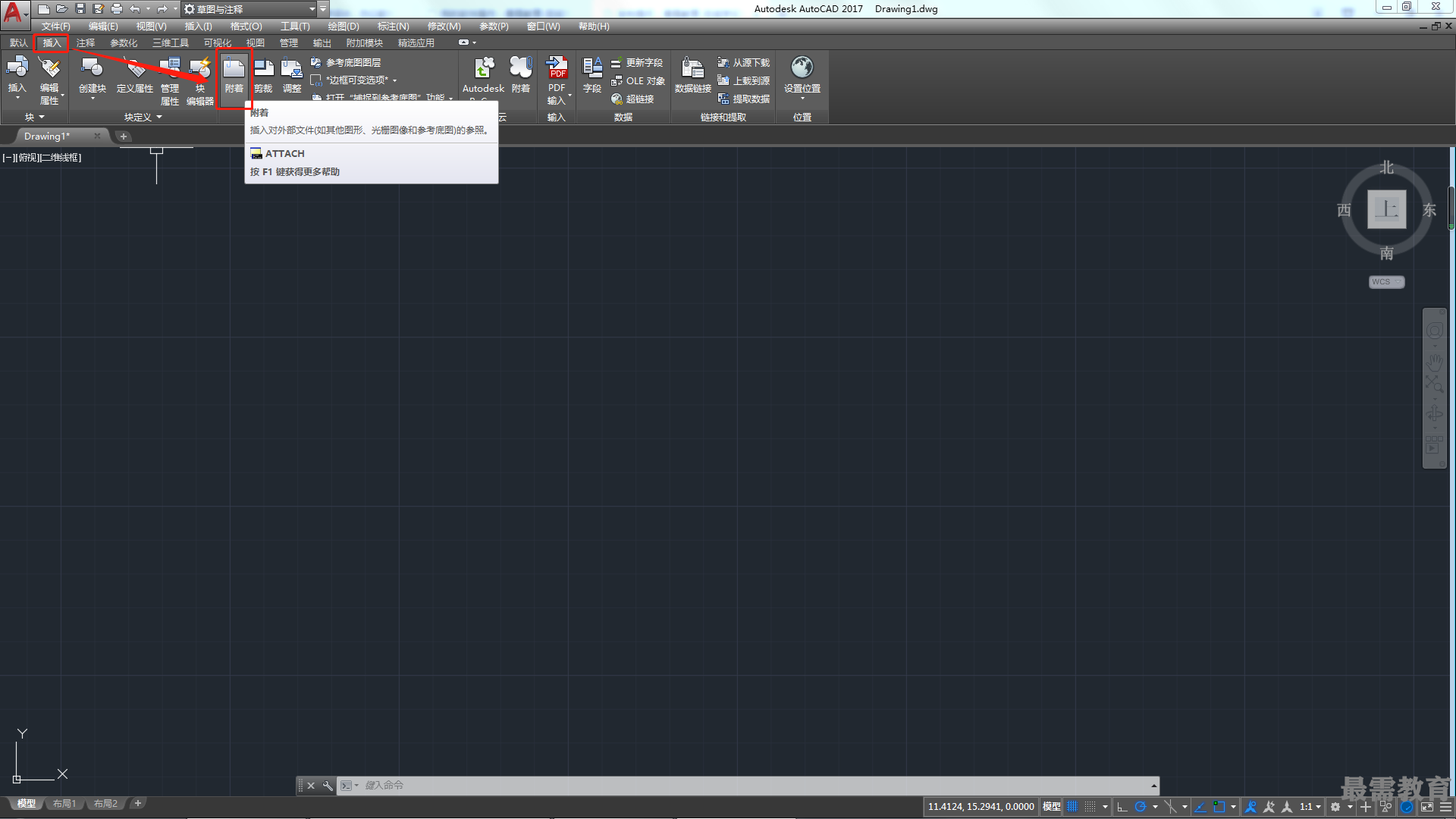

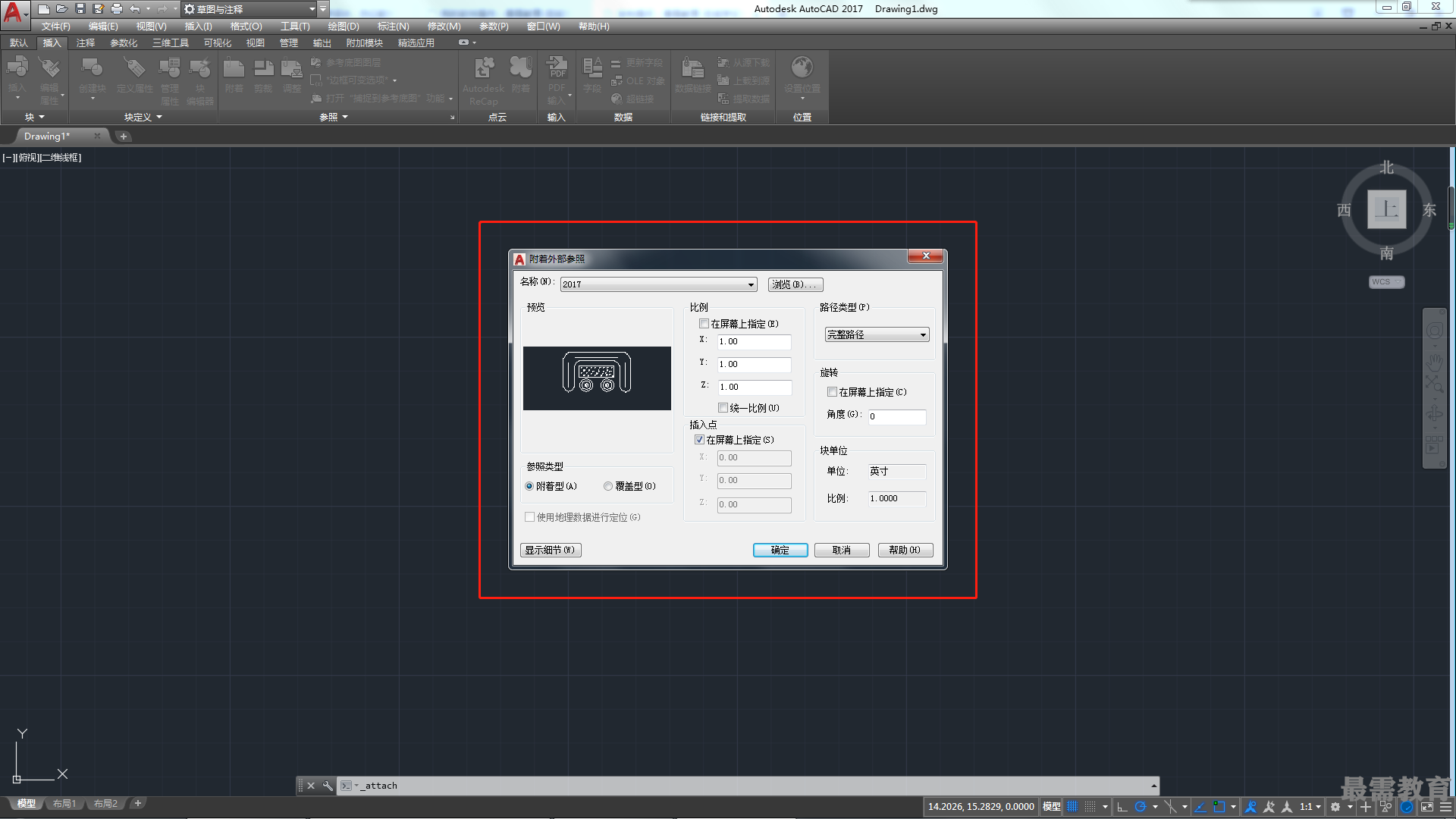

要使用外部参照图形，先要附着外部参照文件。在“插入”选项卡的“参照”面板中单击“附着”按钮，打开“参照文件”对话框，选择合适的文件，单击“打开”按钮，即可打开“附着外部参照”对话框，如图所示。从中可以将图形文件以外部参照的形式插入到当前的图形中。

在“附着外部参照”对话框中，各主要选项的含义介绍如下。

•浏览：单击该按钮将打开“选择参照文件”对话框，从中可以为当前图形选择新的外部参照。

•参照类型：用于指定外部参照为“附着型”还是“覆盖型”。与附着型的外部参照不同，当附着覆盖型外部参照的图形作为外部参照附着到另一图形时，将忽略该覆盖型外部参照。

•比例：用于指定所选外部参照的比例因子。

•插入点：用于指定所选外部参照的插入点。

•路径类型：设置是否保存外部参照的完整路径。如果选择该选项，外部参照的路径将保存到数据库中，否则将只保存外部参照的名称而不保存其路径。

•旋转：为外部参照引用指定旋转角度。
