AutoCAD 2017——创建并使用带有属性的块

属性块是由图形对象和属性对象组成。对块增加属性，就是使块中的指定内容可以变化。要创建一个块属性，可以使用“定义属性”命令，先建立一个属性定义来描述属性特征，包括标记、提示符、属性值、文本格式、位置以及可选模式等。

在AutoCAD 2017中，可以通过以下方法执行“定义属性”命令。

•执行“绘图>块>定义属性”命令。

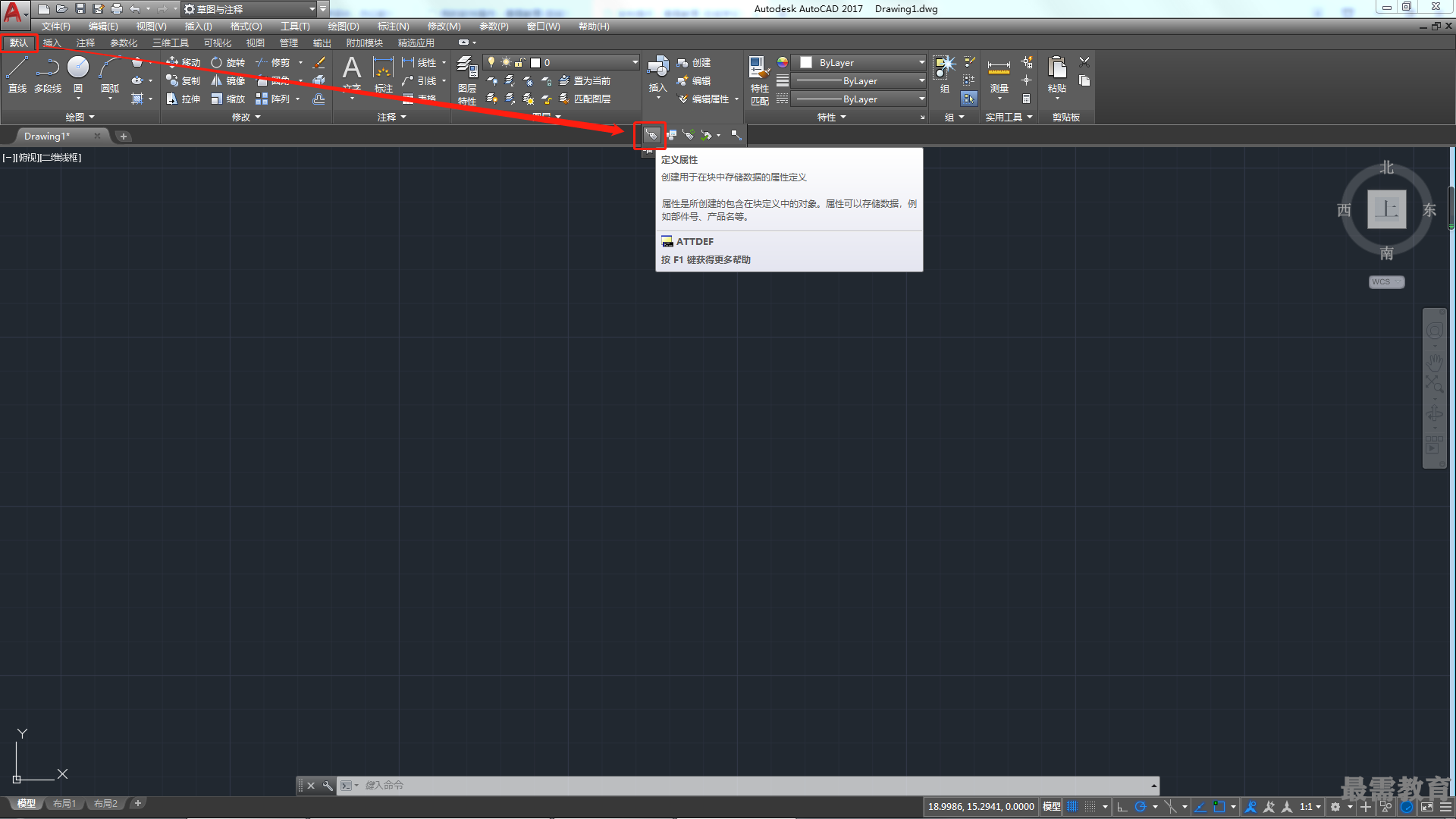

•在“默认”选项卡的“块”面板中单击“定义属性”按钮。

•在命令行中输入ATTDEF命令，然后按回车键。

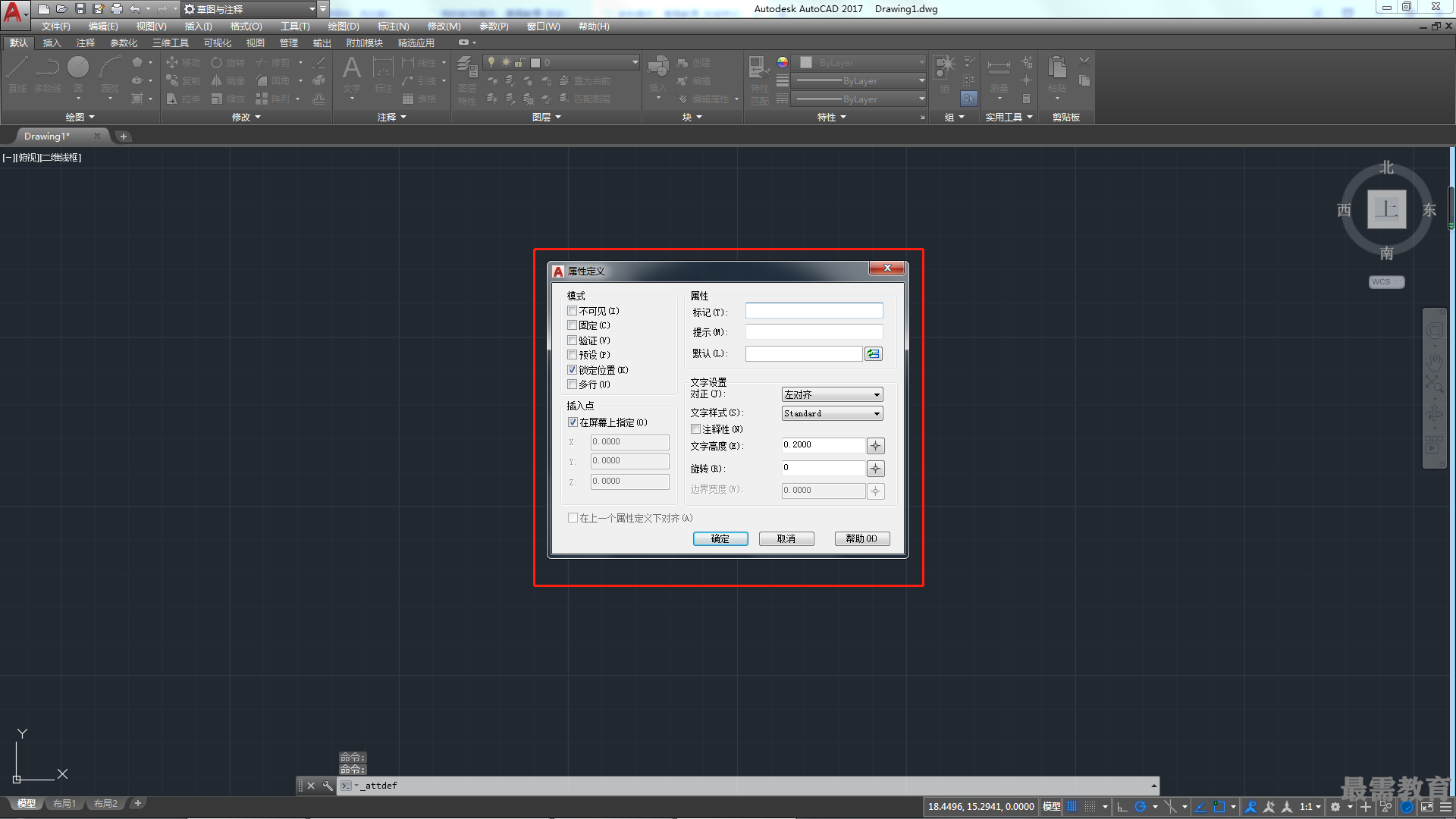

执行以上任意一种操作后，系统将自动打开“属性定义”对话框，如图所示。

该对话框中各选项的含义介绍如下。

1.模式

“模式”选项组用于在图形中插入块时，设定与块关联的属性值选项。

•不可见：指定插入块时不显示或打印属性值。

•固定：在插入块时赋予属性固定值。勾选该复选框，插入块时属性值不发生变化。

•验证：插入块时提示验证属性值是否正确。勾选该复选框，插入块时系统将提示验证所输入的属性值是否正确。

•预设：插入包含预设属性值的块时，将属性设定为默认值。勾选该复选框，插入块时，系统将把 “默认”文本框中输入的默认值自动设置为实际属性值，不再要求输入新值。

•锁定位置：锁定块参照中属性的位置。解锁后，属性可以相对于使用夹点编辑的块的其他部分移动，并且可以调整多行文字属性的大小。

•多行：指定属性值可以包含多行文字。选定此选项后，可以指定属性的边界宽度。

2.属性

“属性”选项组用于设定属性数据。

•标记：标识图形中每次出现的属性。

•提示：指定在插入包含该属性定义的块时显示的提示。如果不输入提示，属性标记将用作提示。 如果在“模式”区域选择“常数”模式，“属性提示”选项将不可用。

•默认：指定默认属性值。单击后面的“插入字段”按钮，显示“字段”对话框，可以插入一个字段作为属性的全部或部分值；选定“多行”模式后，显示“多行编辑器”按钮，单击此按钮将弹出具有“文字格式”工具栏和标尺的在位文字编辑器。

3.插入点

“插入点”选项组用于指定属性位置。输入坐标值或者选择“在屏幕上指定”，并使用定点设备根据与属性关联的对象指定属性的位置。

4.文字设置

“文字设置”选项组用于设定属性文字的对正、样式、高度和旋转。

•对正：用于设置属性文字相对于参照点的排列方式。

•文字样式：指定属性文字的预定义样式。显示当前加载的文字样式。

•注释性：指定属性为注释性。如果块是注释性的，则属性将与块的方向相匹配。

•文字高度：指定属性文字的高度。

•旋转：指定属性文字的旋转角度。

•边界宽度：换行至下一行前，指定多行文字属性中一行文字的最大长度。此选项不适用于单行文字属性。

5.在上一个属性定义下对齐

该选项用于将属性标记直接置于之前定义的属性的下面。如果之前没有创建属性定义，则此选项不可用。
