AutoCAD 2017-插入块

当图形被定义为块后，可使用“插入块”命令直接将图块插入到图形中。插入块时可以一次插入一个，也可以一次插入呈矩形阵列排列的多个块参照。

在AutoCAD 2017中，可以通过以下方法执行“插入块”命令。

•执行“绘图>块>插入”命令。

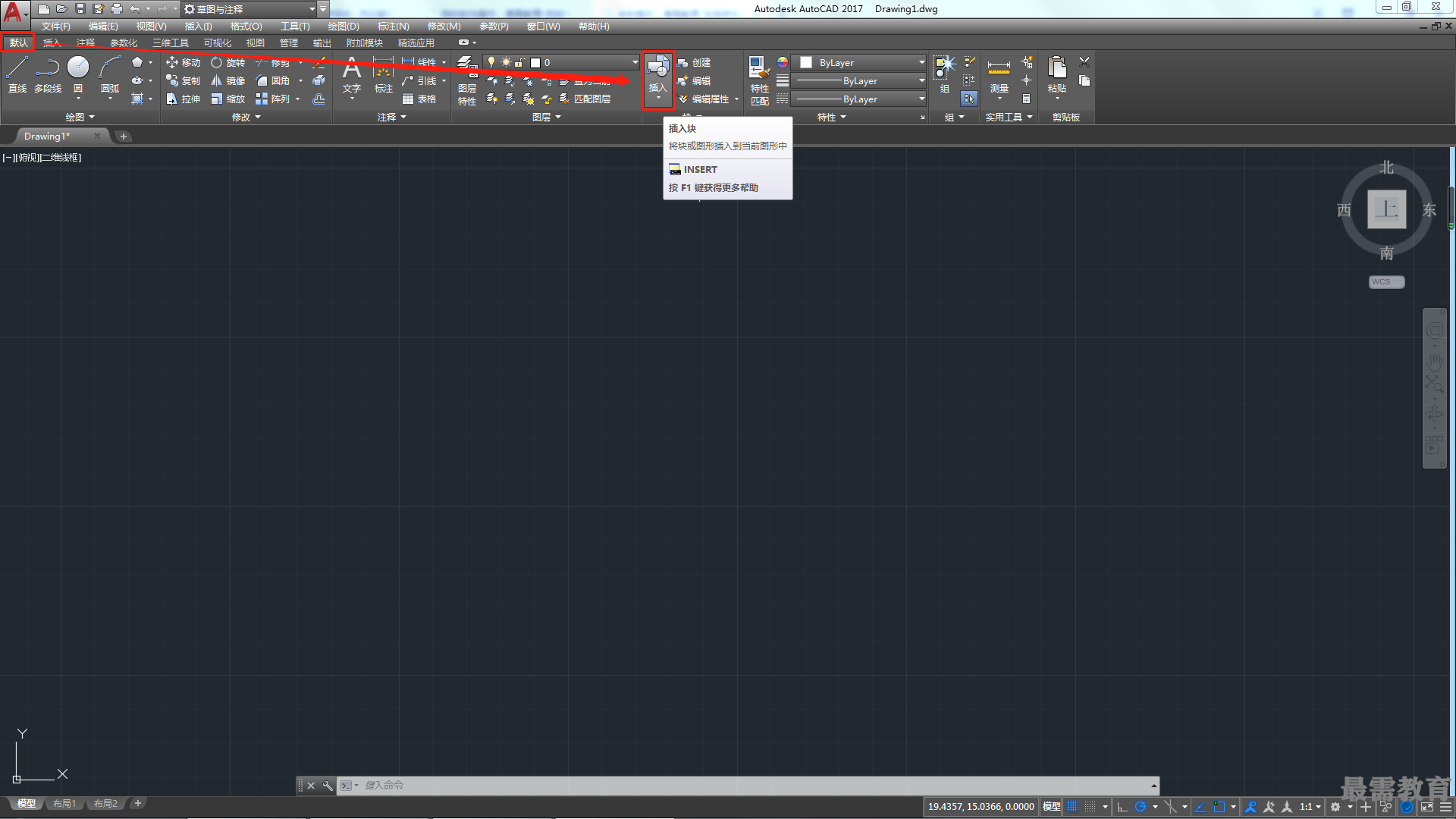

•在“默认”选项卡的“块”面板中单击“插入”按钮。

•在命令行中输入快捷命令I，然后按回车键。

执行以上任意一种操作后，即可打开“插入”对话框，如图所示。利用该对话框可以把创建的内部图块插入到当前的图形中，或者把创建的图块从外部插入到当前的图形中。

该对话框中各主要选项的含义如下。

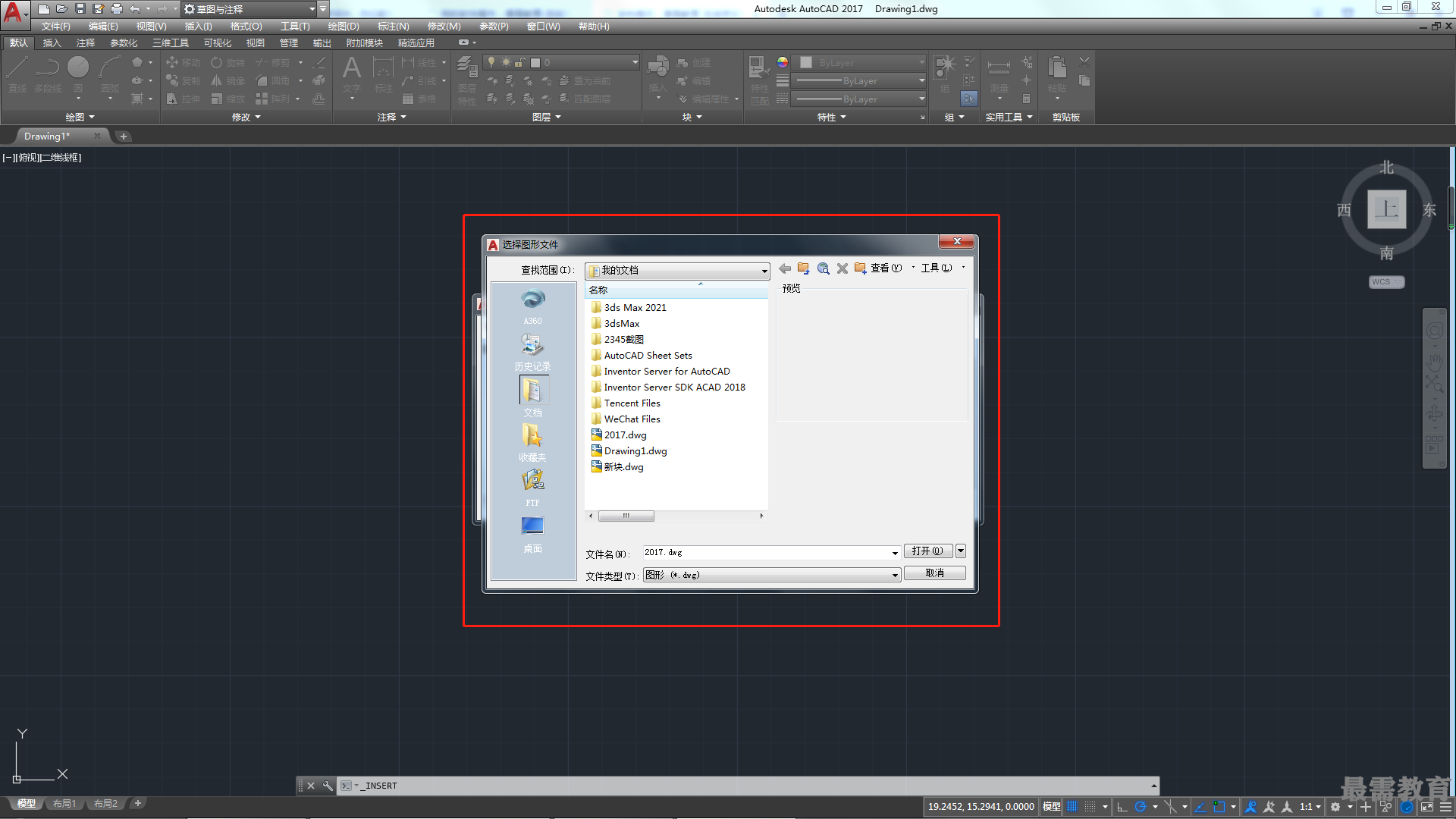

•名称：用于选择块或图形的名称。单击其后的“浏览”按钮，可打开“选择图形文件”对话框，从中选择图块或外部文件，如图所示。

•插入点：用于设置块的插入点位置。

•比例：用于设置块的插入比例。“统一比例”复选框用于确定插入块在X、Y、Z这3个方向的插入块比例是否相同。勾选该复选框，表示比例相同，即只需要在X文本框中输入比例值即可。

•旋转：用于设置块插入时的旋转角度。

•分解：用于将插入的块分解成组成块的各基本对象。
