AutoCAD 2017中多重引线标注

引线对象是一条线或样条曲线，其一端带有箭头或设置没有箭头，另一端带有多行文字对象或块。多重引线标注命令常用于对图形中的某些特定对象进行说明，使图形表达更清楚。在向AutoCAD图形添加多重引线时，单一的引线样式往往不能满足设计的要求，这就需要预先定义新的引线样式，即指定基线、引线、箭头和注释内容的格式，用于控制多重引线对象的外观。

在AutoCAD 2017中，通过“标注样式管理器”对话框可创建并设置多重引线样式，可以通过以下方法调出该对话框。

•执行“格式>多重引线样式”命令。

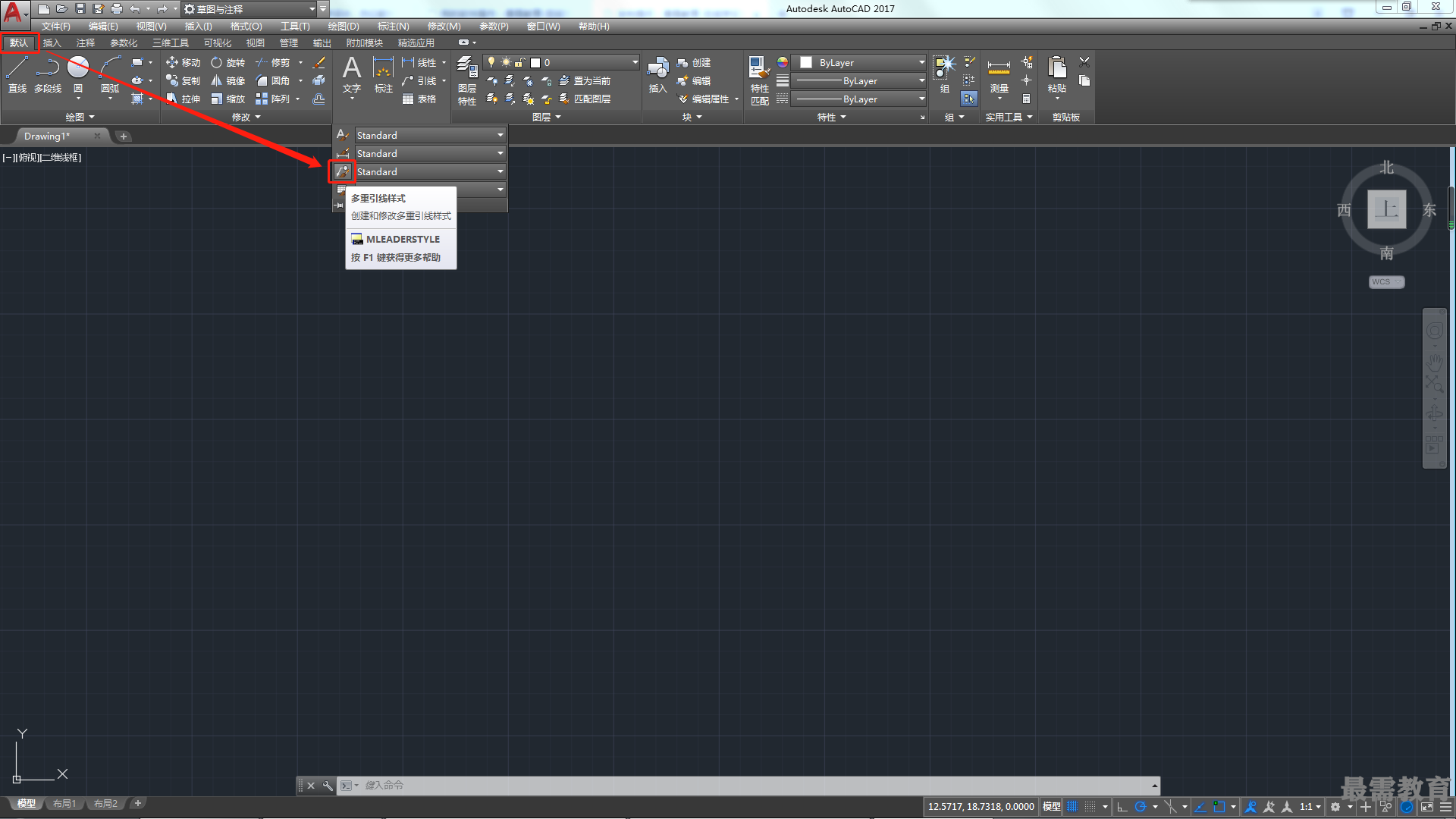

•在“默认”选项卡的“注释”面板中单击“多重引线样式”按钮。

•在“注释”选项卡的“引线”面板中单击右下角箭头。

•在命令行中输入MLEADERSTYLE命令，然后按回车键。

执行以上任意一种操作后，可打开如图所示的“多重引线样式管理器”对话框。单击“新建”按钮，打开“创建新多重引线样式”对话框，从中输入样式名并选择基础样式，如图所示。单击“继续”按钮，即可在打开的“修改多重引线样式”对话框中对各选项卡进行详细设置。

1.引线格式

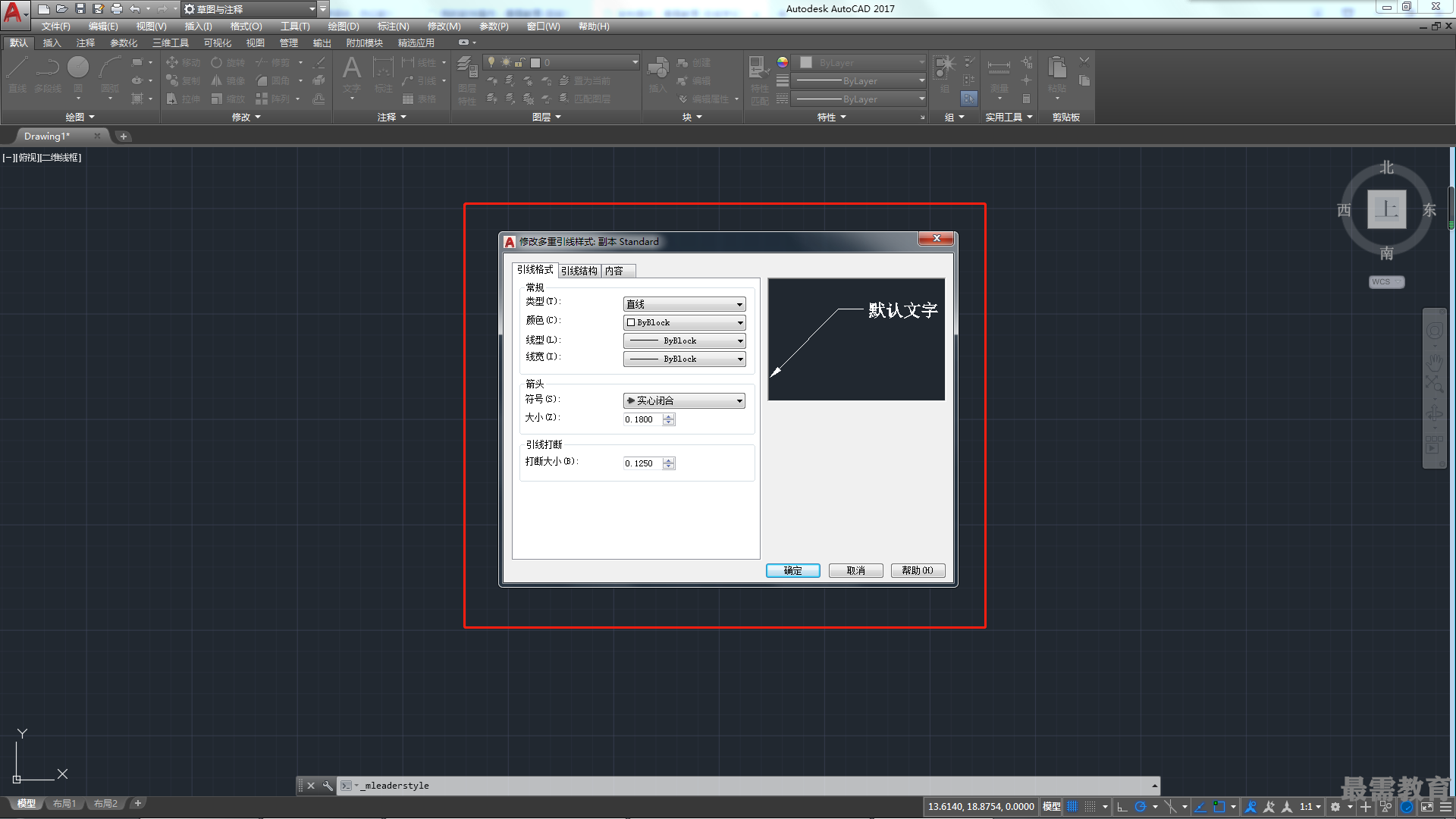

在“修改多重引线样式”对话框中，“引线格式”选项卡用于设置引线的类型及箭头的形状，如图所示。其中各选项组的作用如下。

•常规：主要用来设置引线的类型、颜色、线型、线宽等。其中在下拉列表中可以选择直线、样条曲线或无选项。

•箭头：主要用来设置箭头的形状和大小。

•引线打断：主要用来设置引线打断大小参数。

2.引线结构

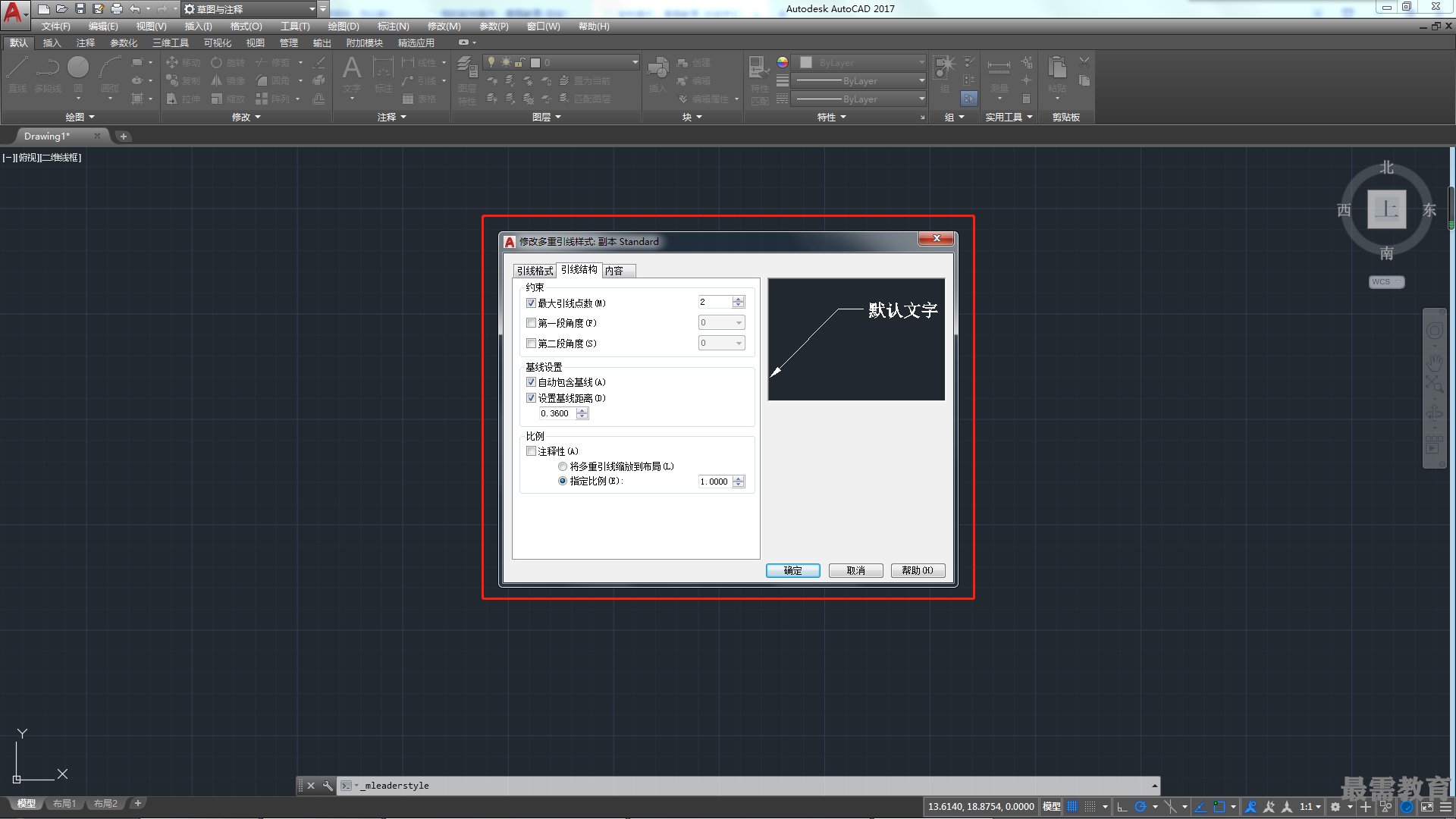

在“引线结构”选项卡中可以设置引线的段数、引线每一段的倾斜角度及引线的显示属性，如图所示。其中各选项组的作用如下。

•约束：该选项组中启用相应的复选框可指定点数目和角度值。

•基线设置：可以指定是否自动包含基线及多重引线的固定距离。

•比例：启用相应的复选框或选择相应单选按钮，可以确定引线比例的显示方式。

3.内容

在“内容”选项卡中，主要用来设置引线标注的文字属性。在引线中既可以标注多行文字，也可以在其中插入块，这两个类型的内容主要通过“多重引线类型”下拉列表来切换。

( 1 )多行文字

选择该选项后，则选项卡中各选项用来设置文字的属性，这方面与“文字样式”对话框基本类似， 如图所示。然后单击“文字选项”选项组中“文字样式”列表框右侧的按钮,可直接访问“文字样式”对话框，其中“引线连接”选项组用于控制多重引线的引线连接设置。引线可以水平或垂直连接。

(2)块

选择“块”选项后，即可在“源”列表框中指定块内容,并在“附着”列表框中指定块的范围、插入点或中心点附着块类型，还可以在“颜色”列表框中指定多重引线块内容颜色，如图所示。
