AutoCAD 2017中快速标注

在AutoCAD 2017中，可以通过以下方法执行“快速标注”标注命令。

•执行“标注>快速标注”命令。

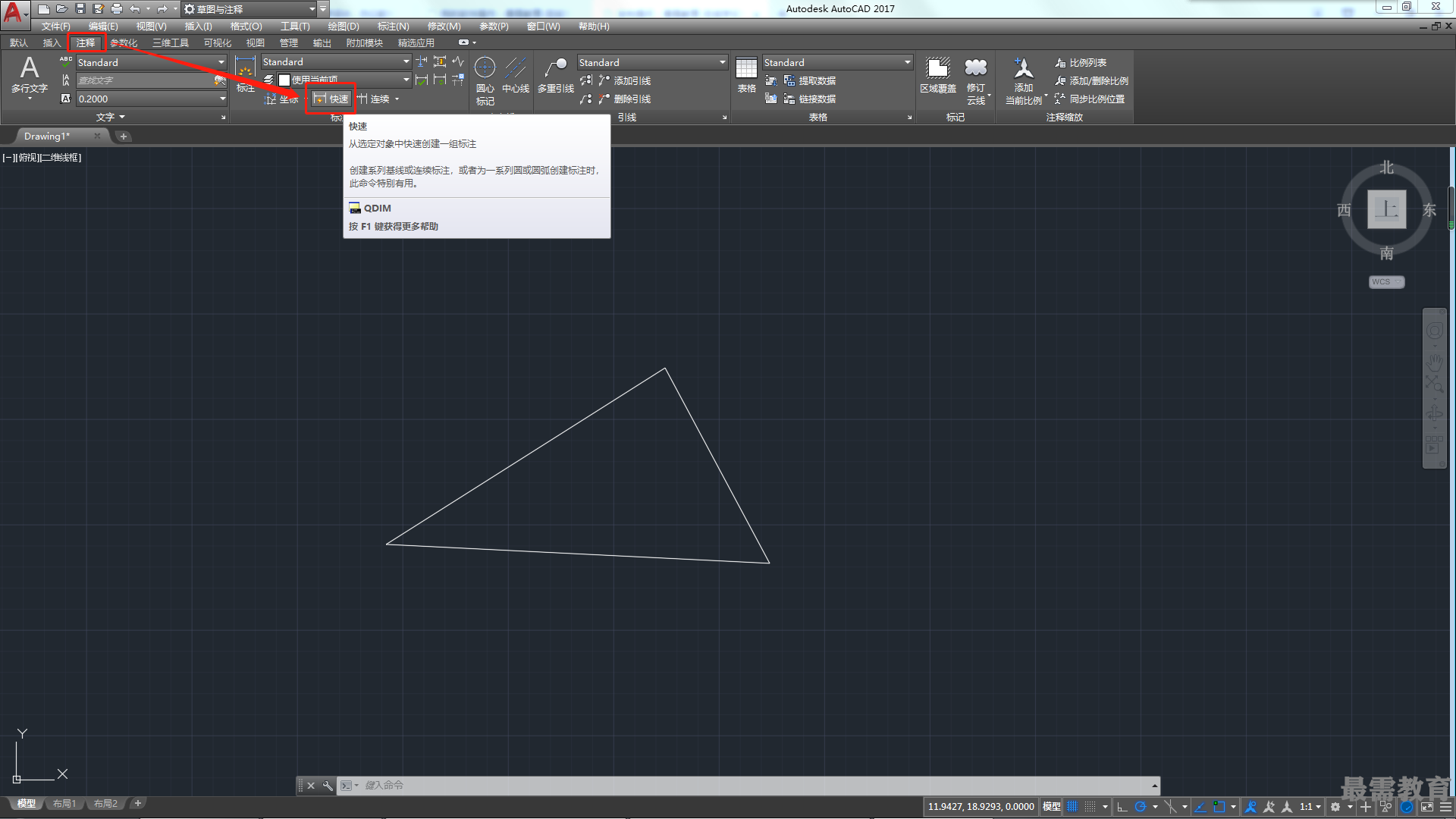

•在“注释”选项卡的“标注”面板中单击“快速标注”按钮。

•在命令行中输入快捷命令QDIM，然后按回车键。

执行“快速标注”标注命令后，命令行提示内容如下。

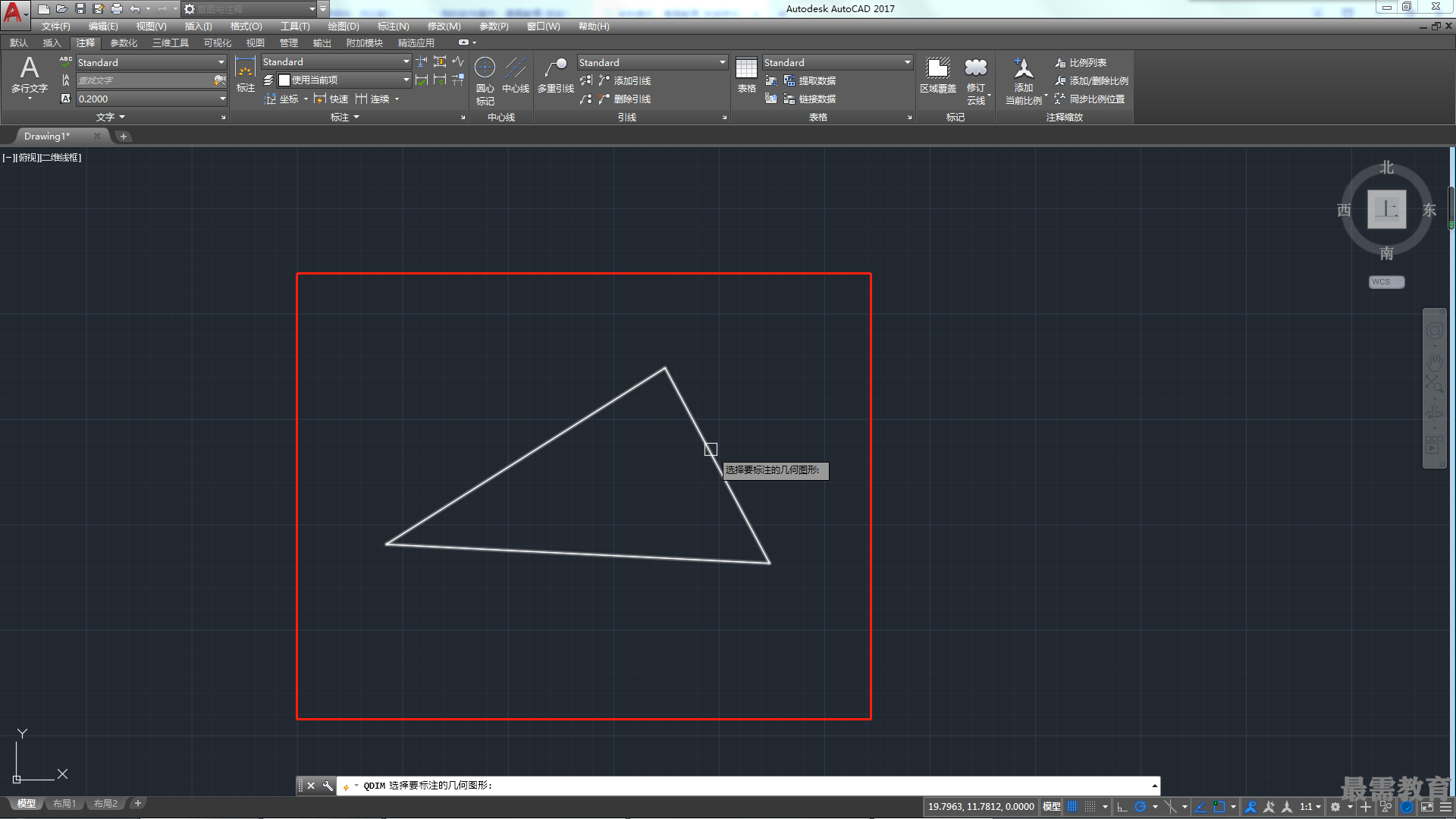

选择要标注的几何图形：

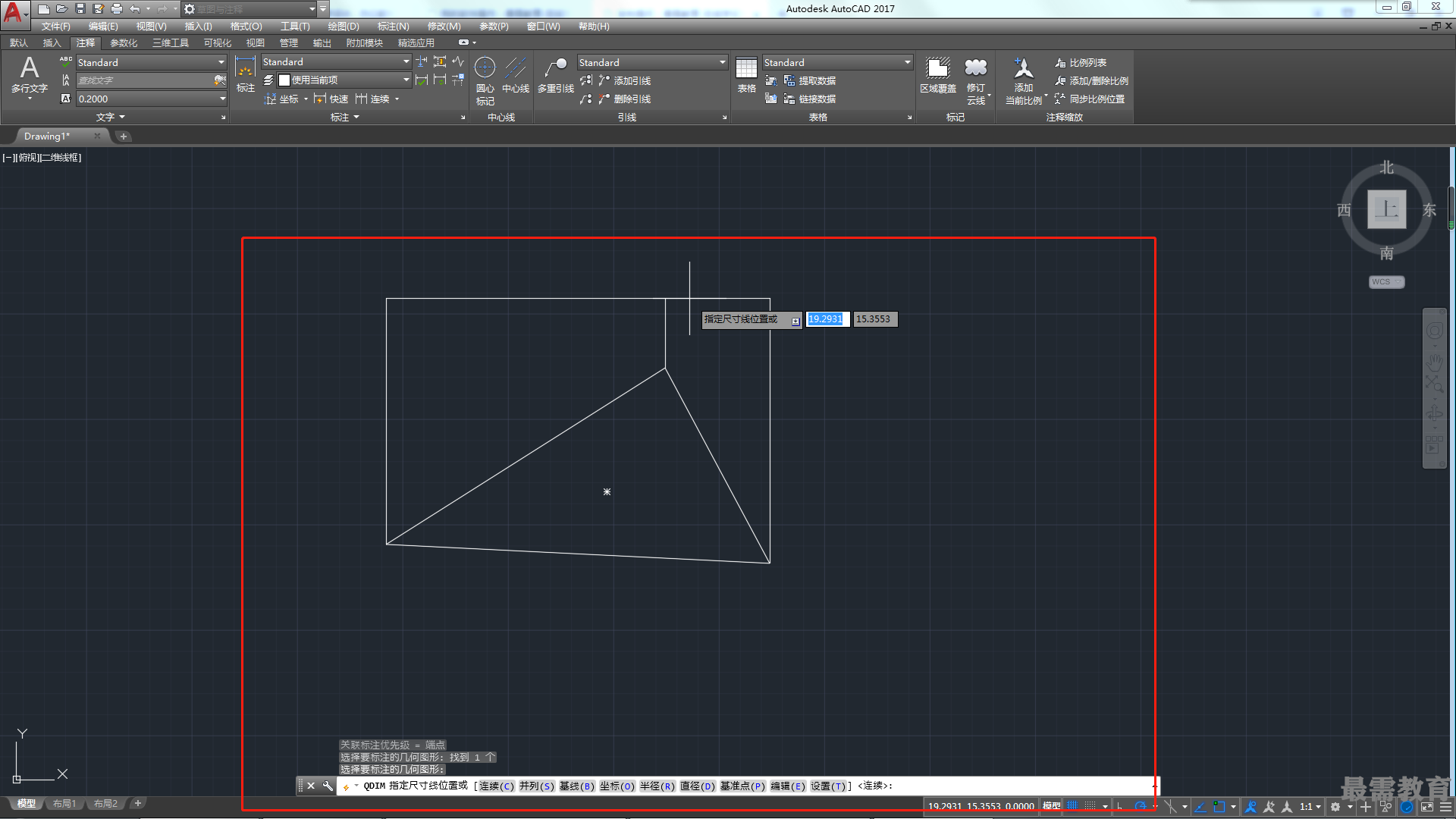

指定尺寸线位置或[连续（C)/并列（S)/基线（B)/坐标（O)/ 半径(R)/直径(D)/基准点（P）/编辑(E)/设置(T)]〈半径〉:

其中，命令行中主要选项含义介绍如下。

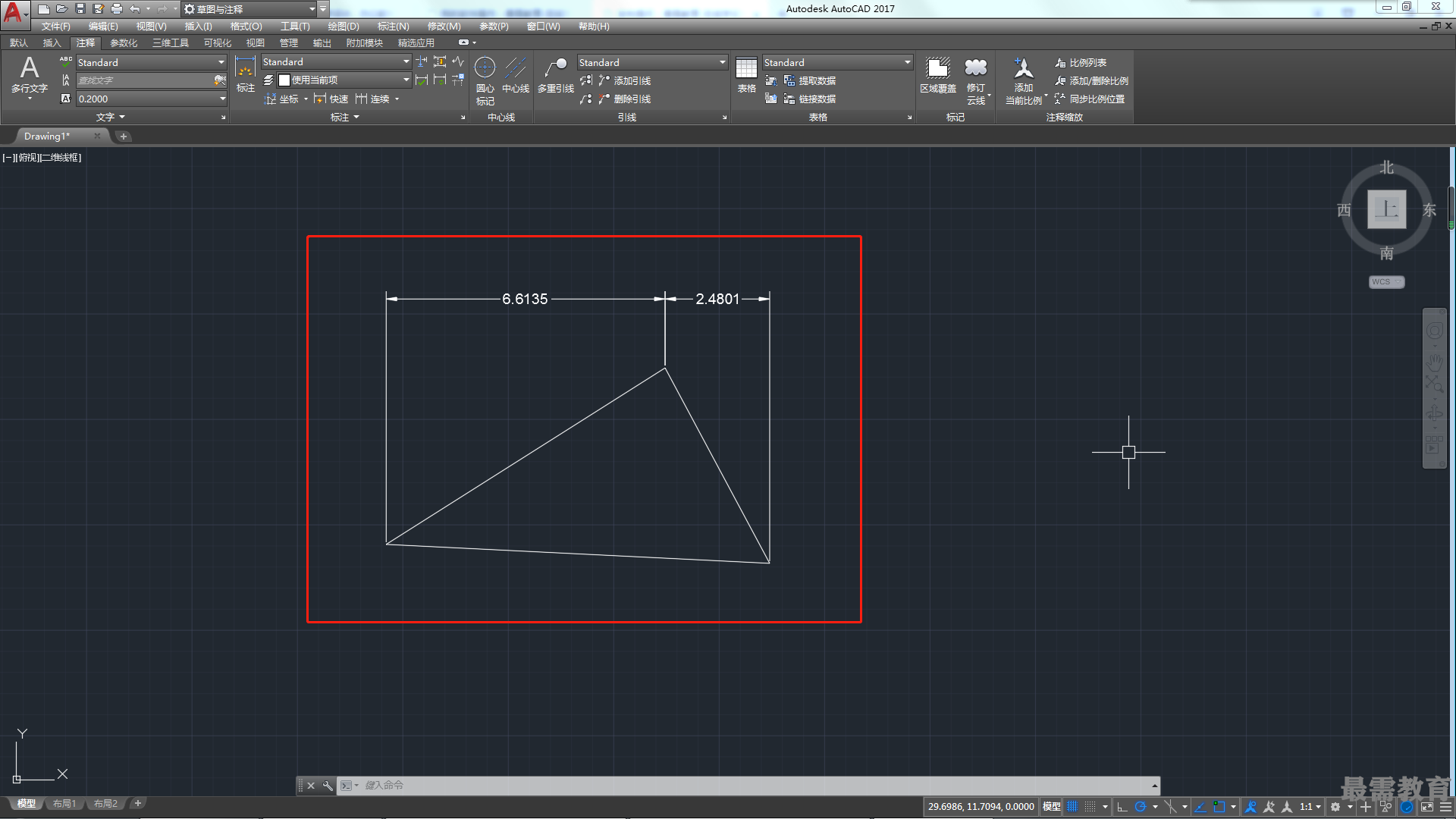

•连续：创建一系列连续标注，其中线性标注线端对端地沿同一条直线排列。

•并列：创建一系列并列标注，其中线性尺寸线以恒定的增量相互偏移。

•基线：创建一系列基线标注，其中线性标注共享一条公用尺寸界线。

•半径：创建一系列半径标注，其中将显示选定圆弧和圆的半径值。

•直径：创建一系列直径标注，其中将显示选定圆弧和圆的直径值。

•基准点：为基线和坐标标注设置新的基准点。

•编辑：在生成标注之前，删除出于各种考虑而选定的点位置。
