AutoCAD 2017中坐标标注

•执行“标注>坐标”命令。

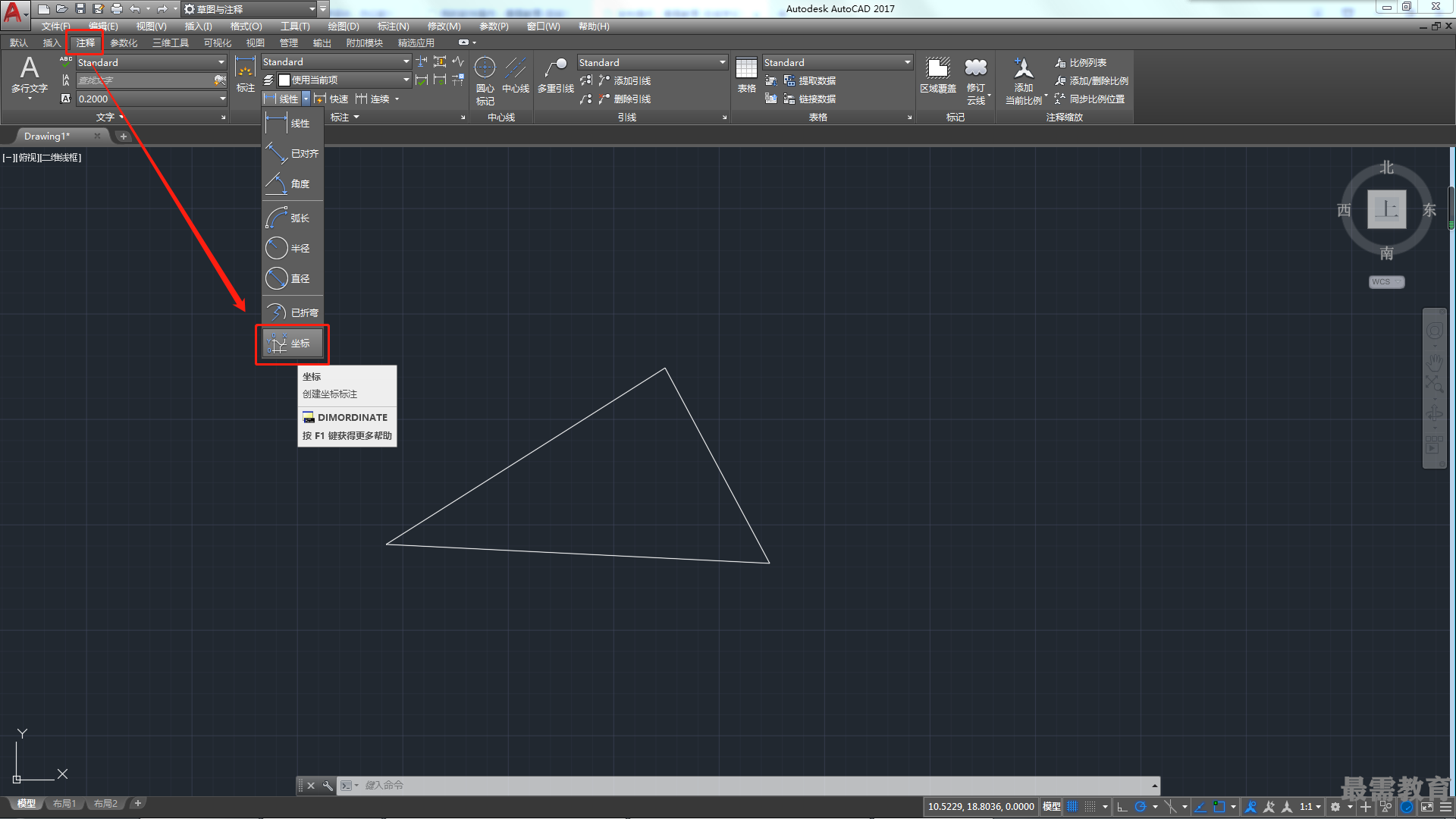

•在“注释”选项卡的“标注”面板中单击“坐标”按钮。

•在命令行中输入快捷命令DAN,然后按回车键。

执行“坐标”标注命令后，命令行提示内容如下。

命令：_dimordinate

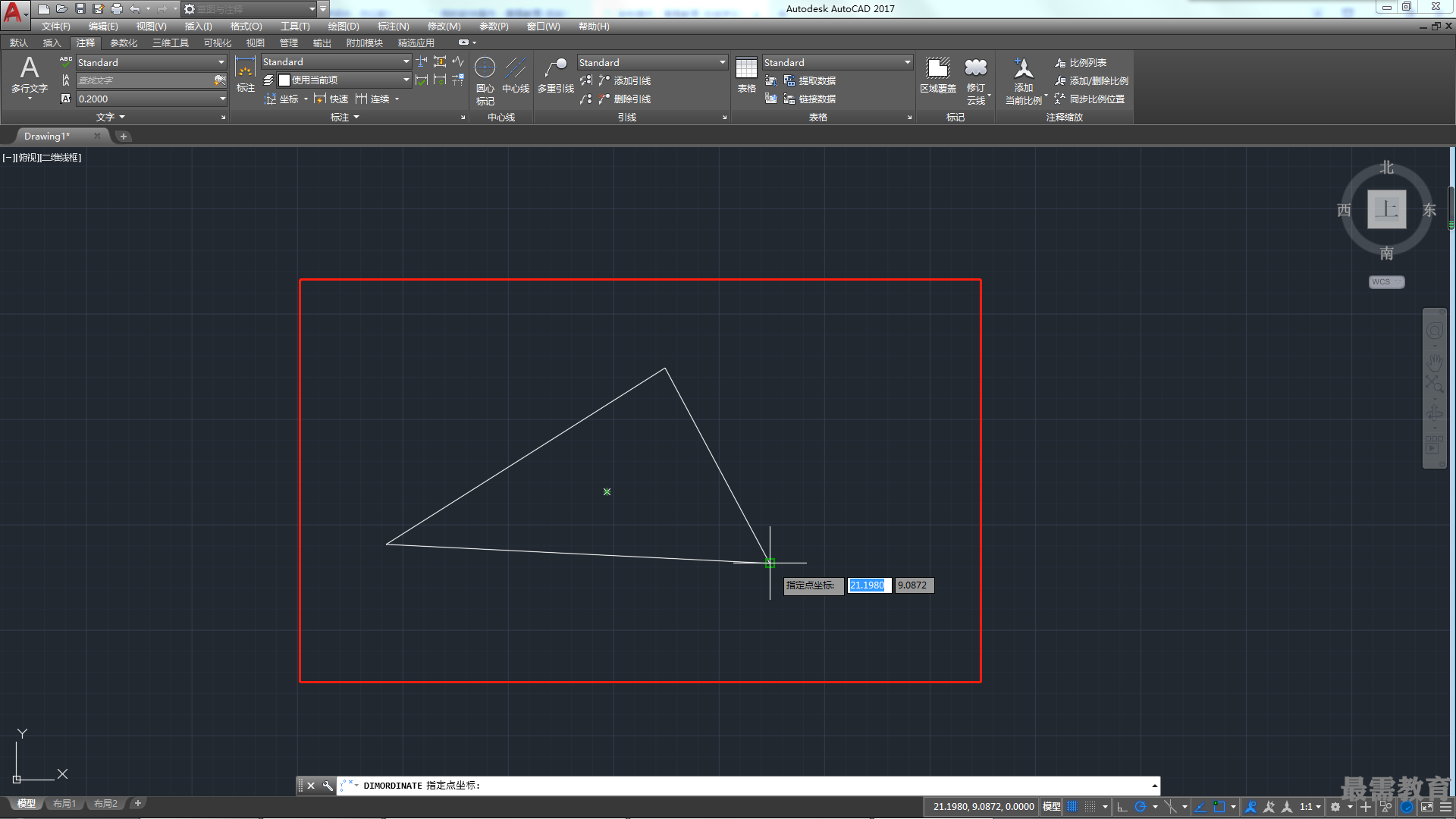

指定点坐标：

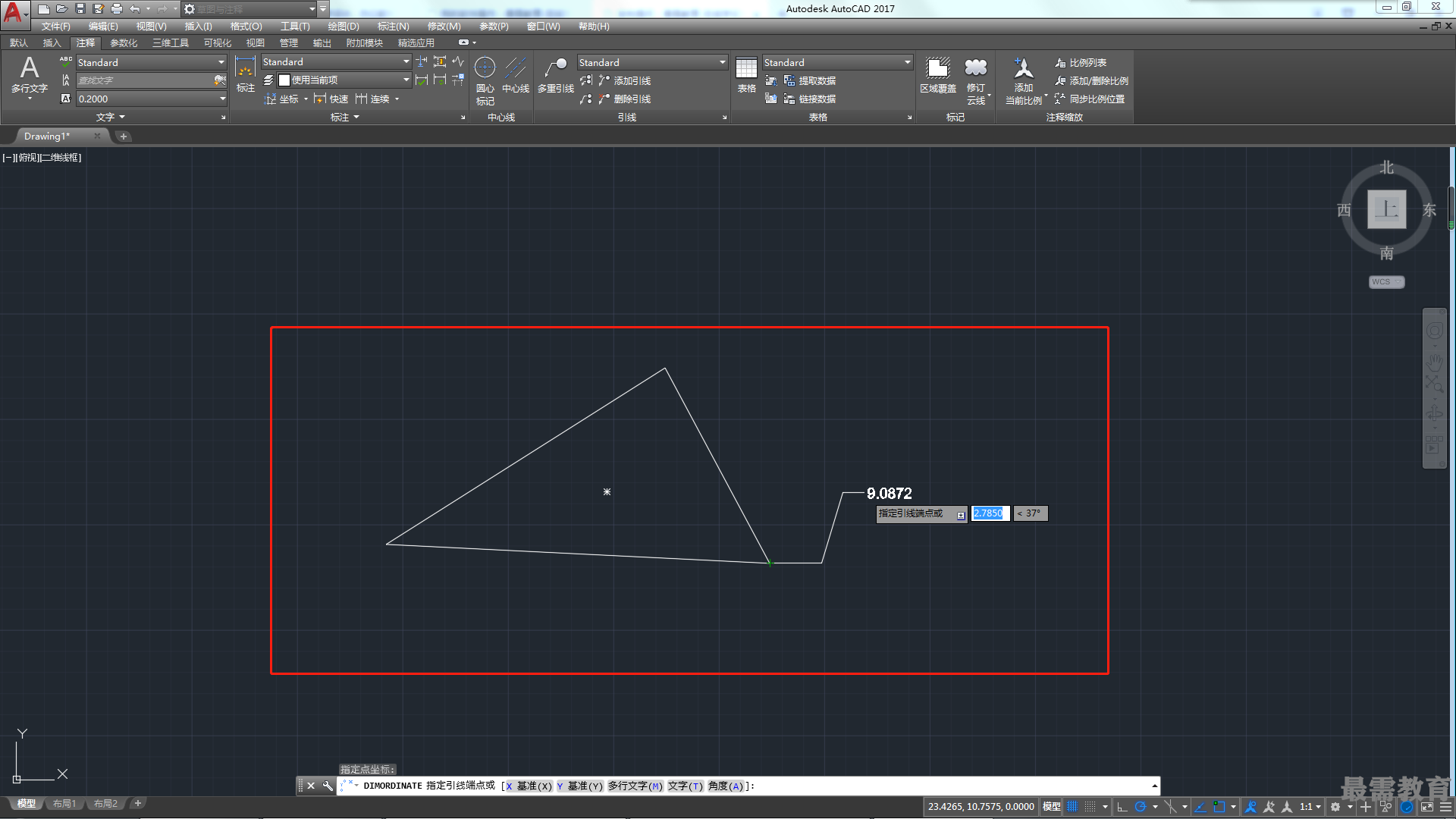

指定引线端点或[X基准（X)/Y基准（Y)/多行文字（M)/文字（T)/角度（A)]:

标注文字=

其中，命令行中主要选项含义介绍如下。

•指定引线端点：使用点坐标和引线端点的坐标差可确定它是X坐标标注还是Y坐标标注。如果Y坐标的坐标差较大，标注就测量X坐标，否则就测量Y坐标。

•X基准：测量X坐标并确定引线和标注文字的方向。

•Y基准：测量Y坐标并确定引线和标注文字的方向。
