AutoCAD 2017:设置公差

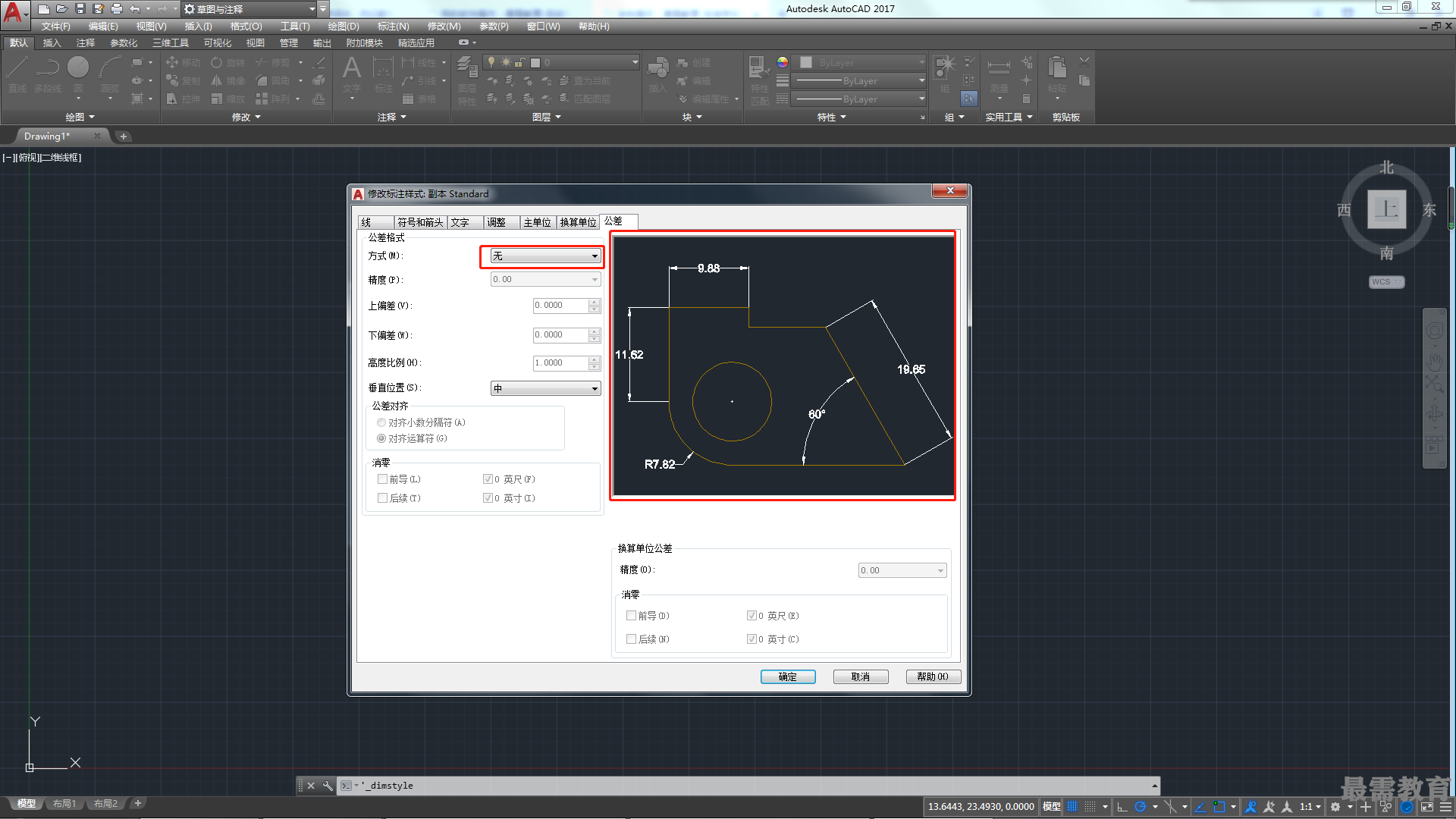

在“公差”选项卡中，可以设置指定标注文字中公差的显示及格式，如图所示。

1.公差格式

该选项组用于设置公差的方式、精度、公差值、公差文字的高度与对齐方式等。

•方式：设定计算公差的方法。

其中，“无”表示不添加公差。

“对称”表示公差的正负偏差值相同，如图所示。

“极限偏差”表示公差的正负偏差值不相同，如图所示。

“极限尺寸”表示公差值合并到尺寸值中，并且将上界显示在下界的上方，如图所示。

“基本尺寸”表示创建基本标注，这将在整个标注范围周围显示一个框，如图所示。

•精度：设定小数位数。

•上偏差：设定最大公差或上偏差。如果在“方式”中选择“对称”，则此值将用于公差。

•下偏差：设定最小公差或下偏差。

•垂直位置：控制对称公差和极限公差的文字对正。

2.消零

该选项组用于控制是否显示公差文字的前导零和后续零。

3.换算单位公差

该选项组用于设置换算单位公差的精度和消零。
