AutoCAD 2017:设置调整

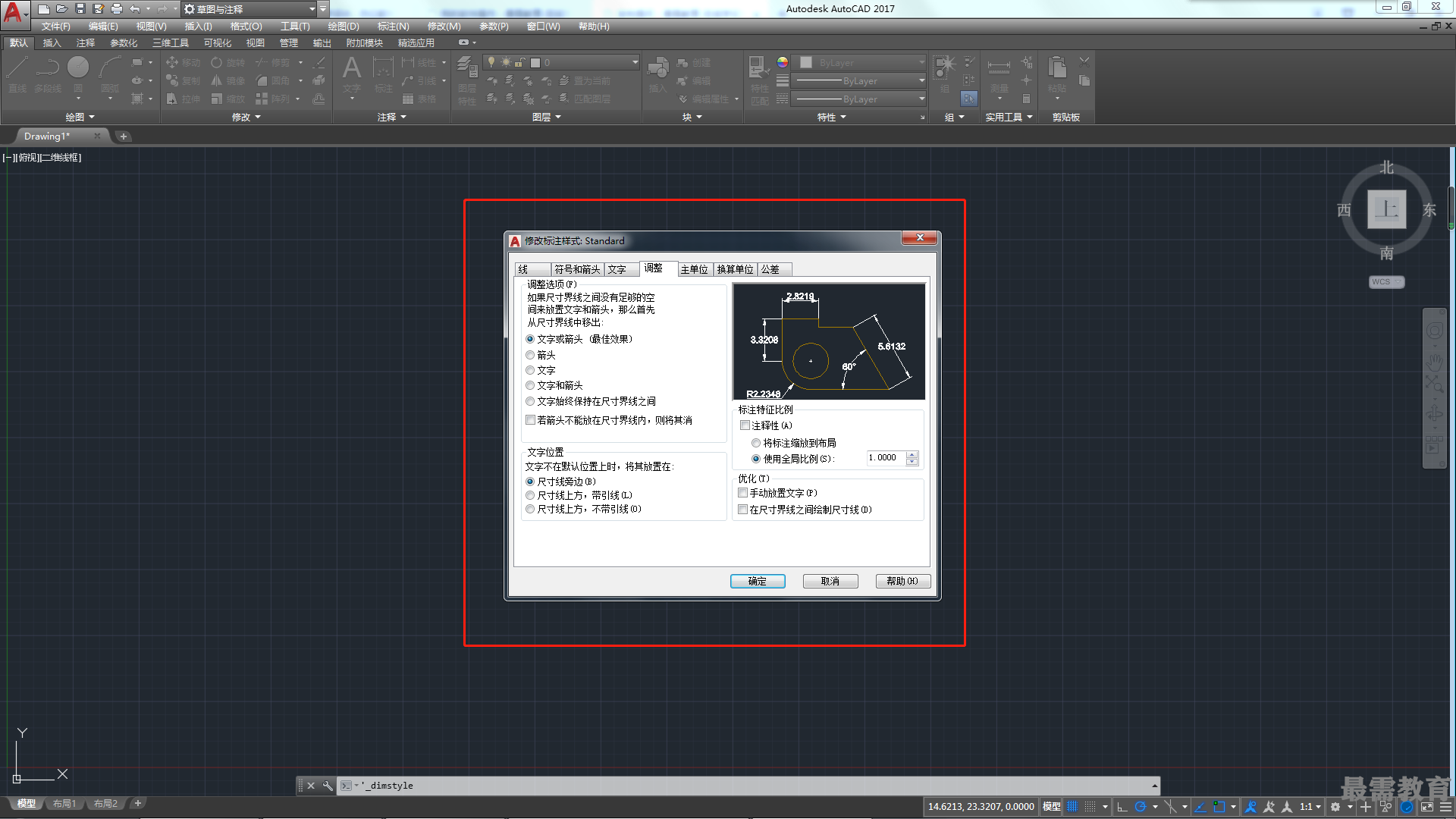

“调整”选项卡用于设置文字、箭头、尺寸线的标注方式、文字的标注位置和标注的特征比例等，如图所示。

1.调整选项

该选项组用于控制基于尺寸界线之间可用空间的文字和箭头的位置。

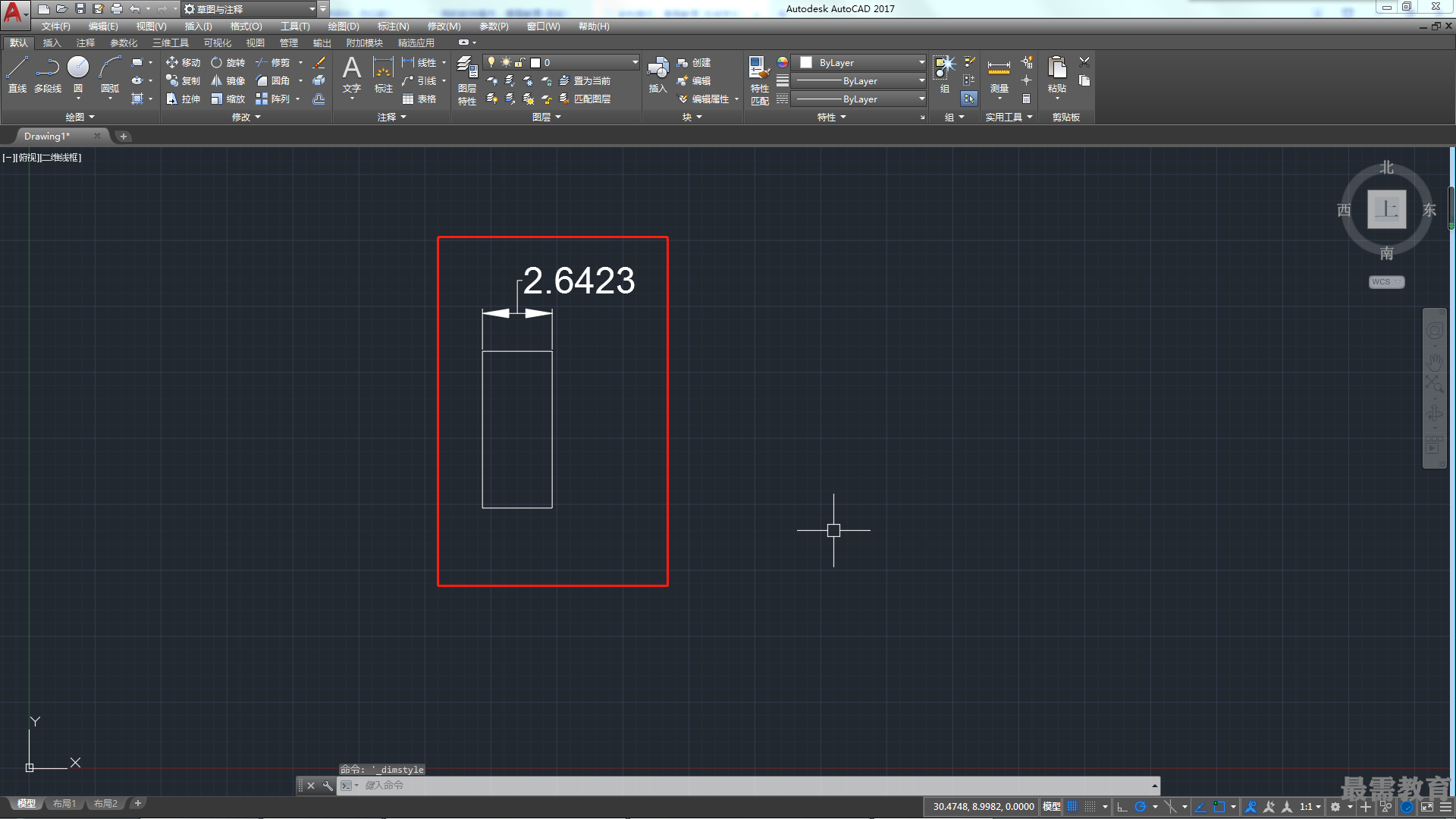

•文字或箭头（最佳效果）：按照最佳效果将文字或箭头移动到尺寸界线外，如图所示。

•箭头：先将箭头移动到尺寸界线外，然后移动文字,如图所示。

•文字：先将文字移动到尺寸界线外，然后移动箭头。

•文字和箭头：当尺寸界线间距离不足以放下文字和箭头时，文字和箭头都移到尺寸界线外。

•文字始终保持在尺寸界线之间：始终将文字放在尺寸界线之间。

•若不能放在尺寸界线内，则不显示箭头：如果尺寸界线内没有足够的空间，则不显示箭头。

2.文字位置

该选项组用于设定标注文字从默认位置（由标注样式定义的位置）移动时标注文字的位置。

•尺寸线旁边：如果选定，只要移动标注文字尺寸线就会随之移动，如图所示。

•尺寸线上方，加引线：如果选定，移动文字时尺寸线不会移动。如果将文字从尺寸线上移开，将创建一条连接文字和尺寸线的引线。当文字非常靠近尺寸线时，将省略引线，如图所示。

•尺寸线上方，不加引线：如果选定，移动文字时尺寸线不会移动。远离尺寸线的文字不与带引线的尺寸线相连，如图所示。

3.标注特征比例

该选项组用于设定全局标注比例值或图纸空间比例。

4.调整

该选项组用于提供用于放置标注文字的其他选项。
