AutoCAD 2017:设置文字位置

在该选项组中，可以设置文字的垂直、水平位置以及文字与尺寸线之间的距离。

(1)垂直

该选项用于控制标注文字相对尺寸线的垂直位置。垂直位置包括如下子选项：

“居中”用于将标注文字放在尺寸线的两部分中间，如图所示。

“上方”用于将标注文字放在尺寸线上方，如图所示。

“外部”用于将标注文字放在尺寸线上远离第一个定义点的一边。

“JIS”用于按照日本工业标准（JIS)放置标注文字。

“下方”将标注文字放在尺寸线下方，如图所示。

(2)水平

该选项用于控制标注文字在尺寸线上相对于尺寸界线的水平位置。水平位置子选项为:

•“居中”用于将标注文字沿尺寸线放在两条尺寸界线的中间，如图所示。

•“第一条尺寸界线”用于沿尺寸线与第一条尺寸界线左对正，如图所示。

•“第二条尺寸界线”用于沿尺寸线与第二条尺寸界线右对正。

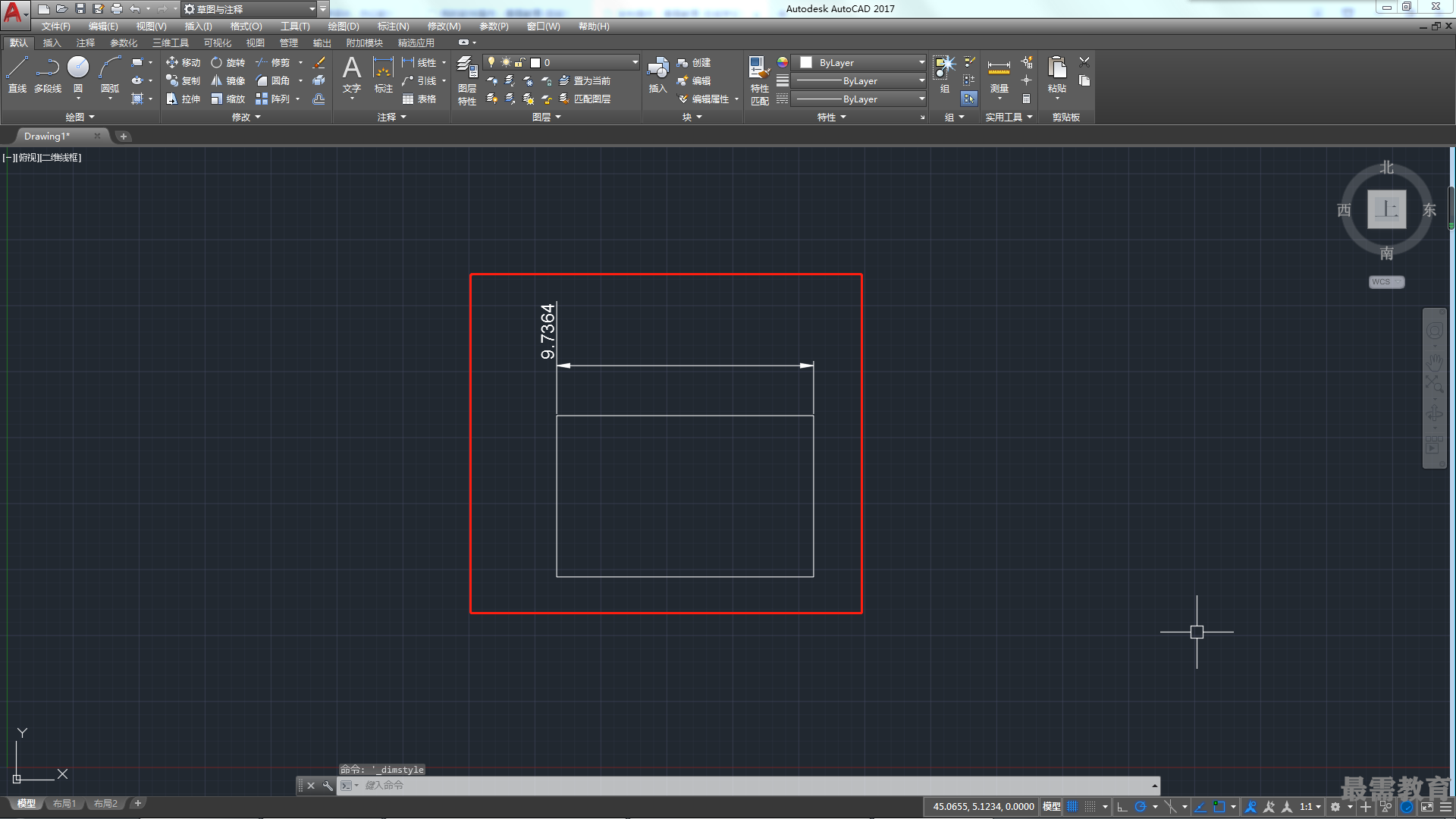

•“第一条尺寸界线上方”用于沿第一条尺寸界线放置标注文字或将标注文字放在第一条尺寸界线之上，如图所示。

•“第二条尺寸界线上方”用于沿第二条尺寸界线放置标注文字或将标注文字放在第二条尺寸界线之上。

(3)观察方向

该选项用于控制标注文字的观察方向。“从左到右”选项是按从左到右阅读的方式放置文字，“从右到左”选项是按从右到左阅读的方式放置文字。

(4)从尺寸线偏移

该选项用于设定当前文字间距，文字间距是指当尺寸线断开以容纳标注文字时标注文字周围的距离。
