AutoCAD 2017:新建标注样式

在“标注样式管理器”对话框中，单击“新建”按钮，可打开“创建新标注样式”对话框，如图所示。其中各选项的含义介绍如下。

•新样式名：指定新的标注样式名。

•基础样式：设定作为新样式的基础的样式。对于新样式，仅更改那些与基础特性不同的特性。

•用于：创建一种仅适用于特定标注类型的标注子样式。

•继续：单击该按钮可打开“新建标注样式”对话框，从中可以定义新的标注样式特性。

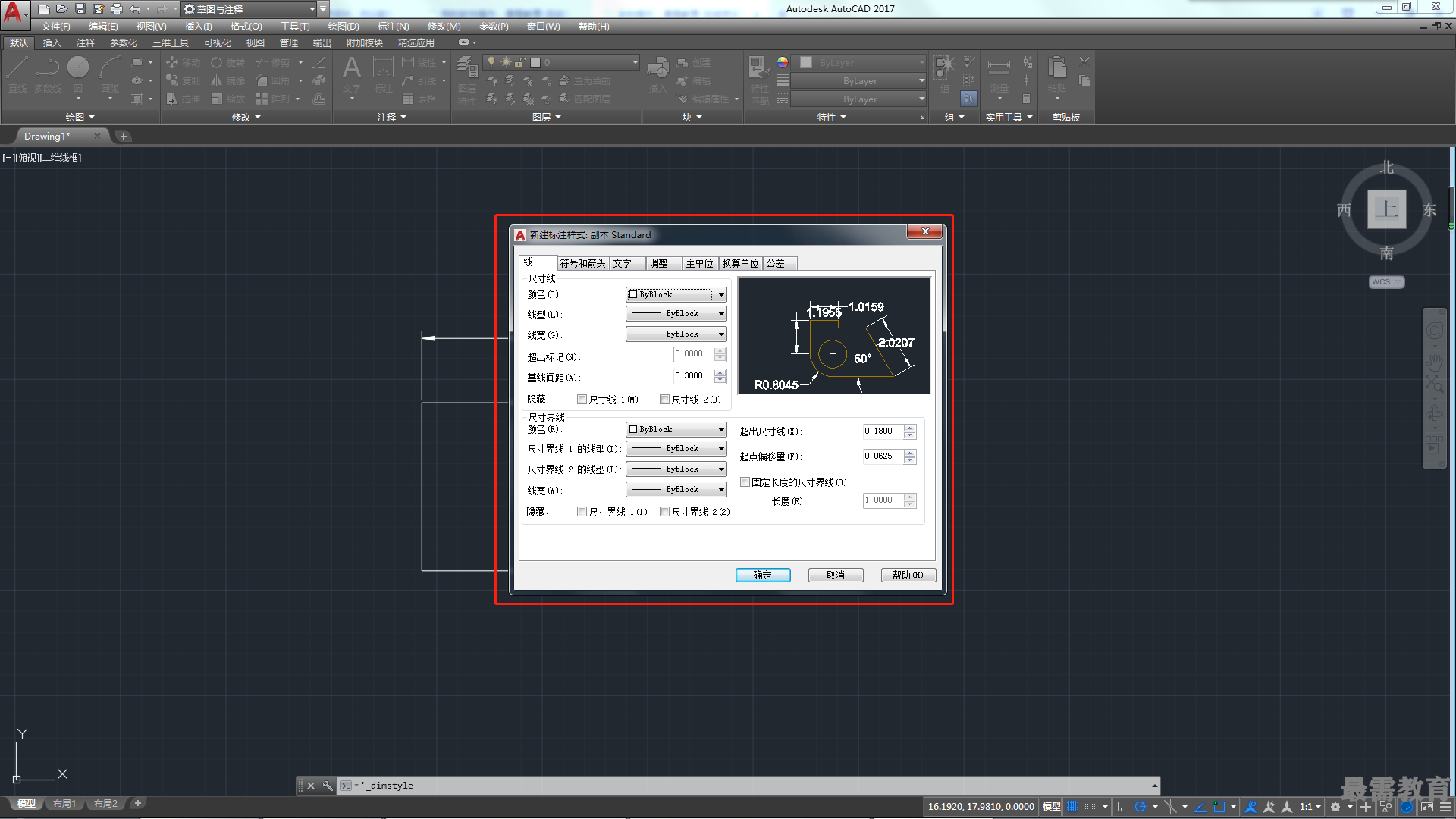

“新建标注样式”对话框中包含了7个选项卡，在各个选项卡中可对标注样式进行相关设置，如图所示为“线”选项卡和“符号和箭头”选项卡。

其中，各选项卡的功能介绍如下。

•线：主要用于设置尺寸线、尺寸界线的相关参数。

•符号和箭头：主要用于设置设定箭头、圆心标记、弧长符号和折弯半径标注的格式和位置。

•调整：主要用于控制标注文字、箭头、引线和尺寸线的放置。

•主单位：主要用于设定主标注单位的格式和精度，并设定标注文字的前缀和后缀。

•换算单位：主要用于指定标注测量值中换算单位的显示并设定其格式和精度。

•公差：主要用于指定标注文字中公差的显示及格式。
