AutoCAD 2017:创建多行文本

在AutoCAD 2017中，可以通过以下方法执行“多行文字”命令。

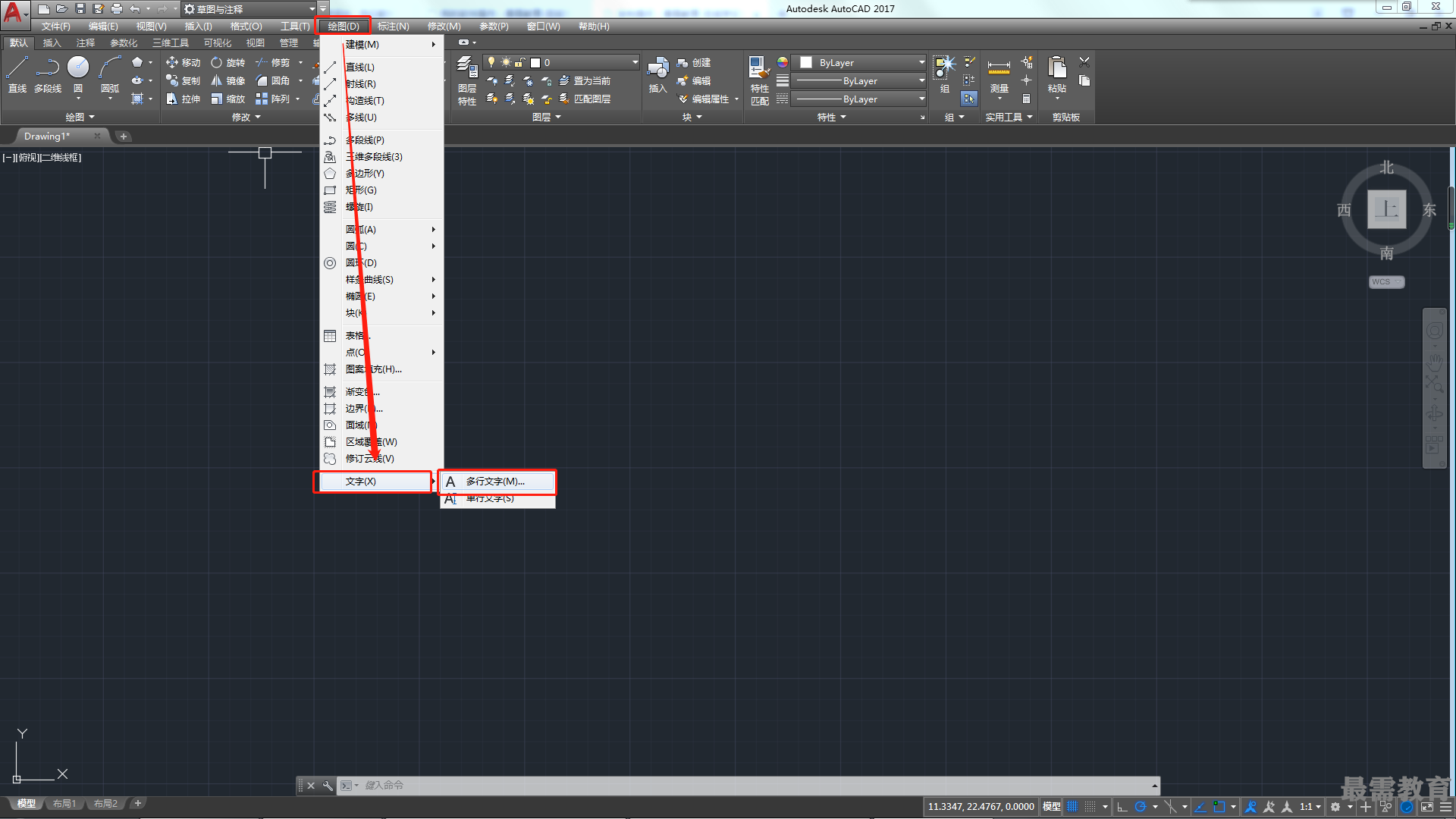

•执行“绘图>文字>多行文字”命令。

•在“默认”选项卡的“注释”面板中单击“多行文字”按钮。

•在“注释”选项卡的“文字”面板中单击“多行文字”按钮。

•在命令行中输入快捷命令T，然后按回车键。

执行“多行文字”命令后，命令行提示内容如下。

命令：_mtext

当前文字样式："Standard" 文字高度：100 注释性：否

指定第一角点：

指定对角点或[高度（H)/对正(J)/行距(L)/旋转(R)/样式（S)/宽度（W)/栏（C)]:

其中，命令行中各选项含义介绍如下。

•对正：用于设置文本的排列方式。

•行距：指定多行文字对象的行距。行距是一行文字的底部（或基线）与下一行文字底部之间的垂直距离。

•样式：用于指定多行文字的文字样式。其中“样式名”用于指定文字样式名；“？一列出样式” 用于列出文字样式名称和特性。

•栏：指定多行文字对象的栏选项。“静态”指定总栏宽、栏数、栏间距宽度（栏之间的间距）和栏高；“动态”指定栏宽、栏间距宽度和栏高。动态栏由文字驱动。调整栏将影响文字流，而文字流将导致添加或删除栏；“不分栏”将不分栏模式设置给当前多行文字对象。

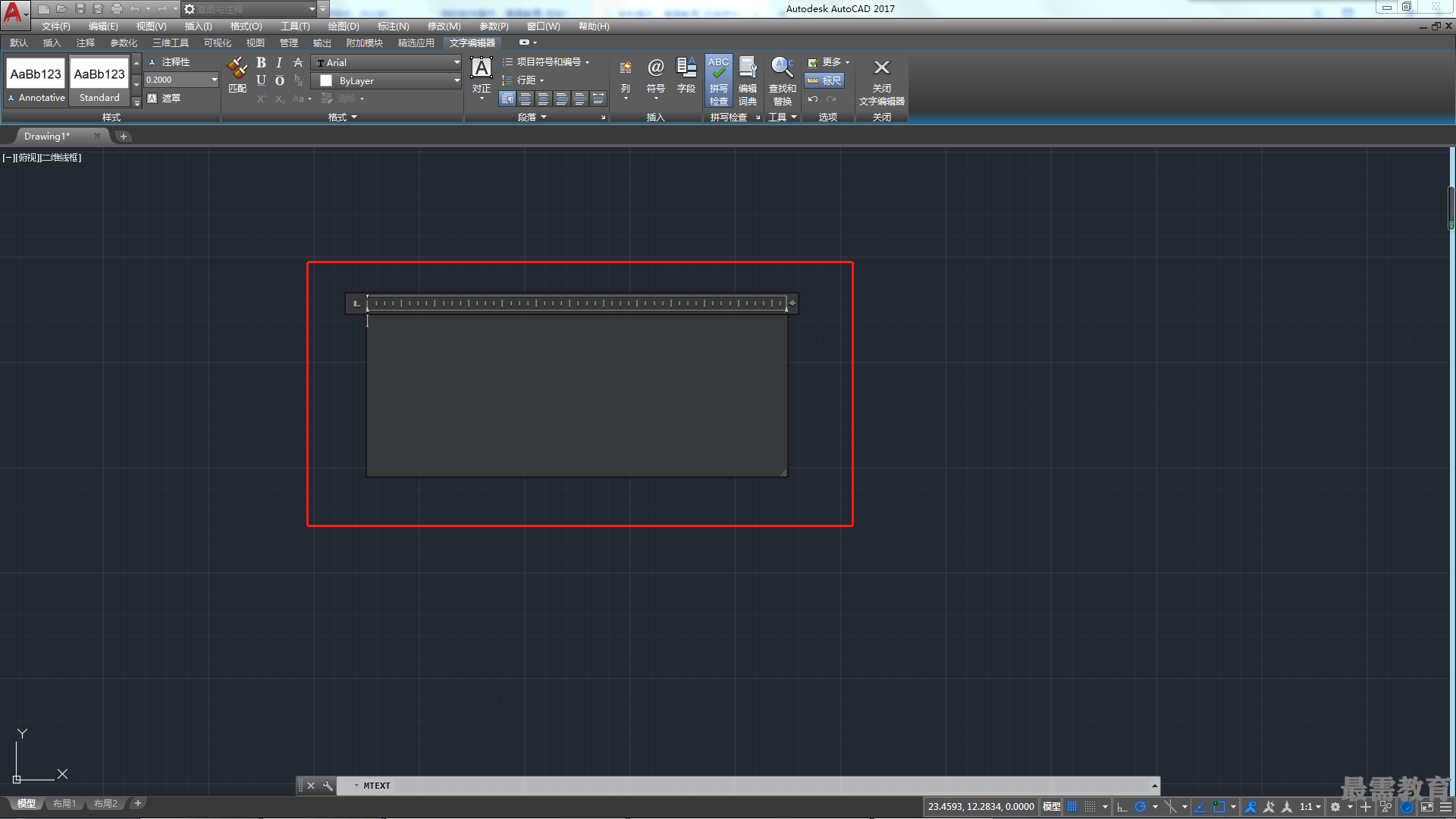

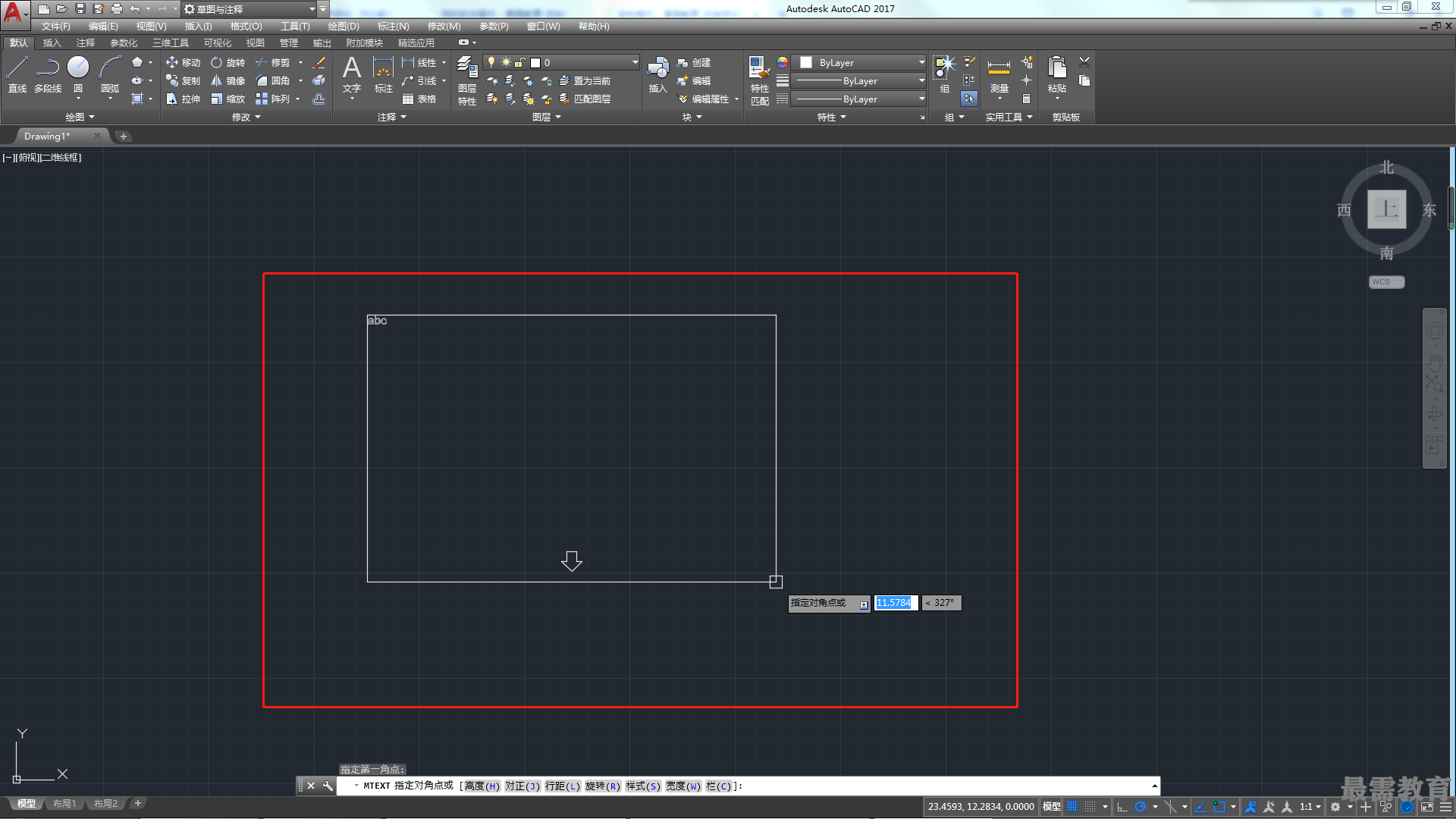

在绘图区域中通过指定对角点框选出文字输入范围，如图所示，在文本框中即可输入文字， 如图所示。

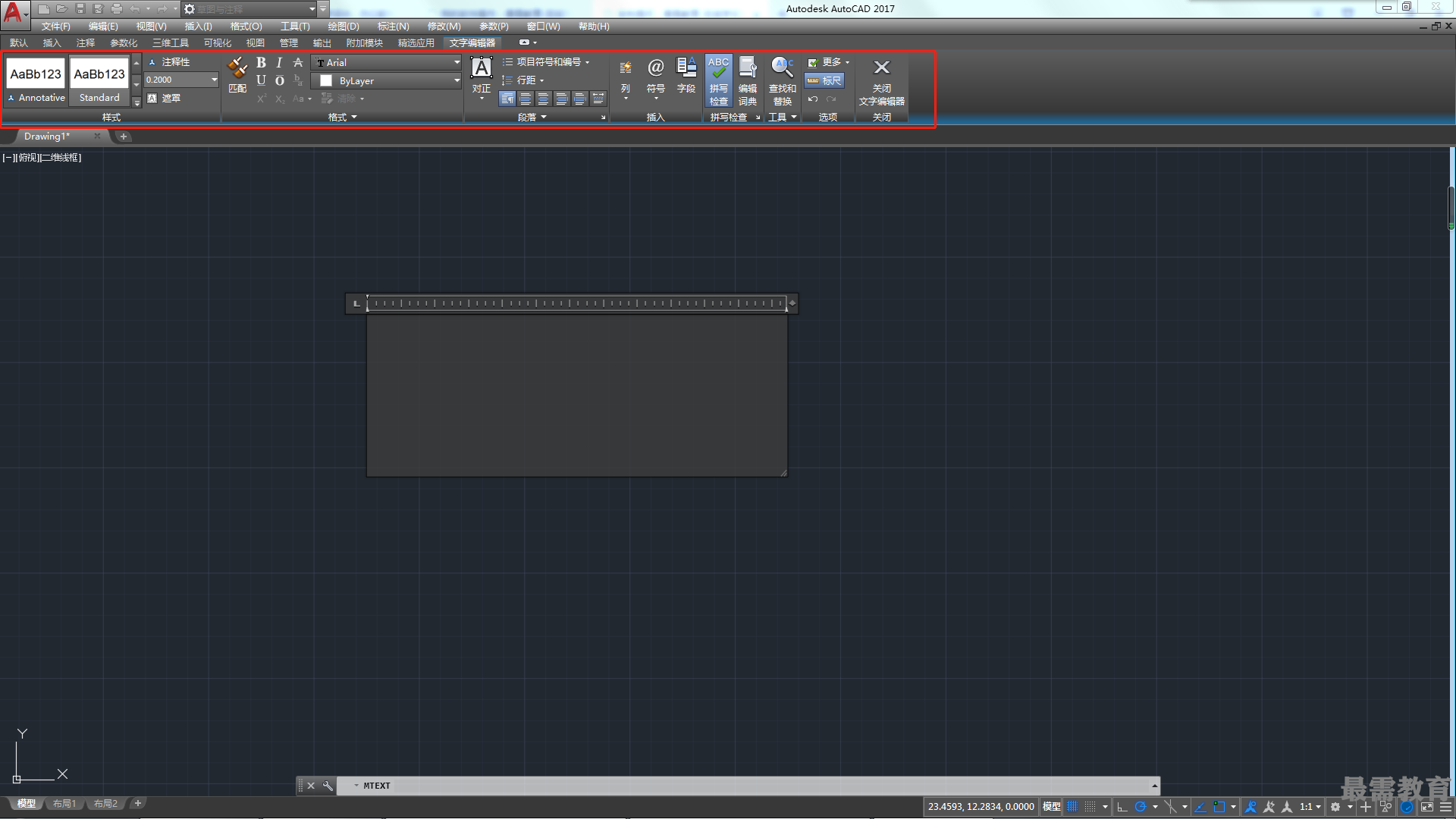

在系统自动打开的“文本编辑器”选项卡中可以对文字的样式、字体、加粗以及颜色等属性进行设置，如图所示。
