AutoCAD 2017:编辑图案填充

填充图案后，若觉得效果不满意，则可通过图案填充编辑命令以对其进行修改编辑。在AutoCAD 2017中，可通过以下方法执行图案填充编辑命令。

•执行“修改>对象>图案填充”命令。

•在命令行中输入HATCHEDIT命令，然后按回车键。

执行以上任意一种操作后，选择需要编辑的图案填充对象，都将打开“图案填充编辑”对话框，如图所示。

在该对话框中，可以修改图案、比例、旋转角度和关联性等，但对定义填充边界和对孤岛操作的按钮不可用。

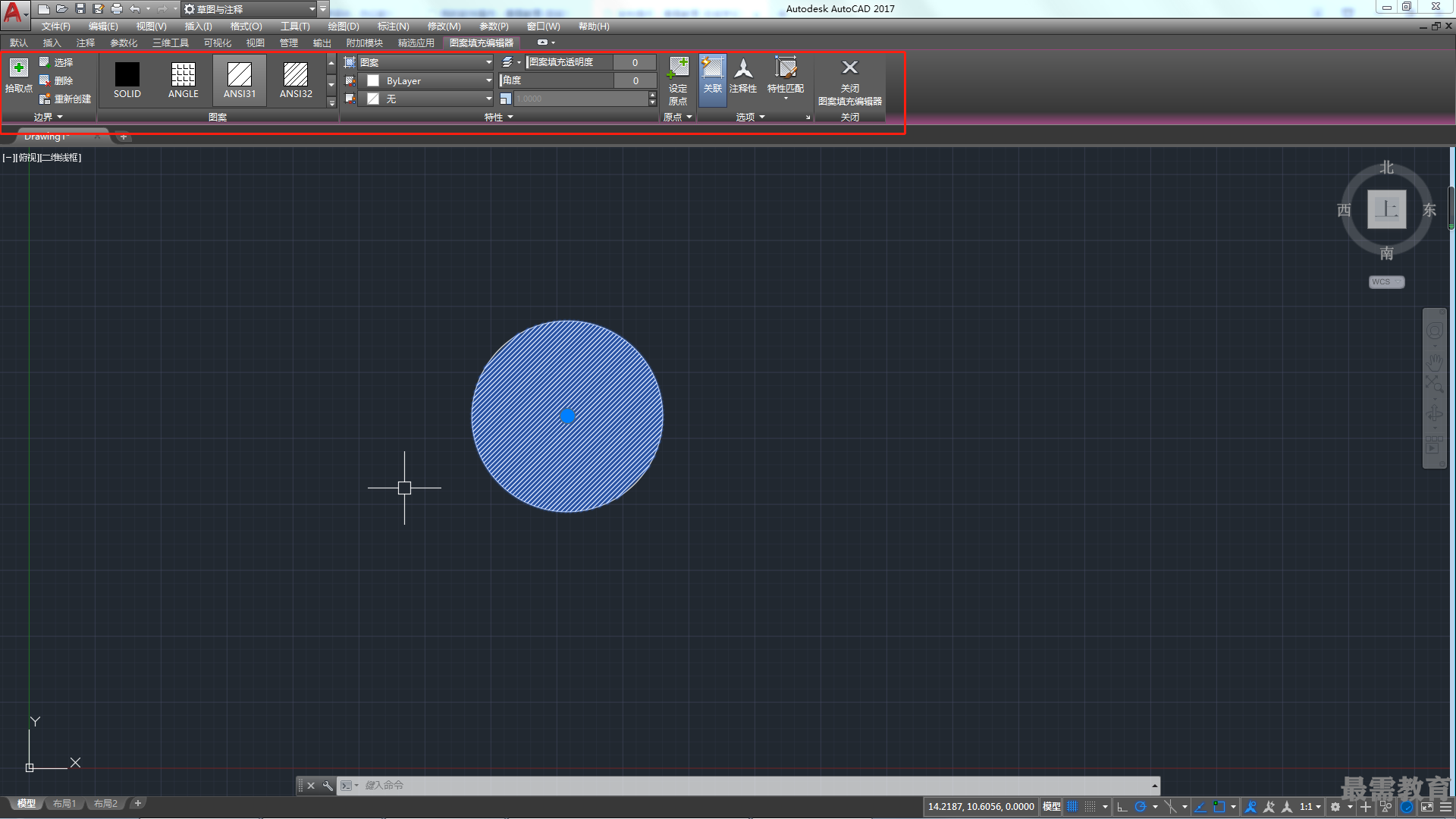

另外，也可单击需要编辑的图案填充的图形，打开“图案填充编辑器”功能面板，如图所示。在此可根据需要对图案填充执行相应的编辑操作。
