AutoCAD 2017:选项面板

控制几个常用的图案填充或填充选项，如选择是否自动更新图案、自动视口大小调整填充比例值，以及填充图案属性的设置等。

1）关联

指定图案填充或填充为关联图案填充。关联的图案填充或填充在修改其边界对象时将会更新。

2）注释性

指定图案填充为注释性。此特性会自动完成缩放注释过程，从而使注释能够以正确的大小在图纸上打印或显示。

3）特性匹配

特性匹配分为使用当前原点和使用源图案填充的原点两种。

•使用当前原点：使用选定图案填充对象设定图案填充的特性，图案填充原点除外。

•使用源图案填充的原点：使用选定图案填充对象设定图案填充的特性，其中包括图案填充原点。

4）创建独立的图案填充

控制当指定多条闭合边界时，是创建单个图案填充对象，还是创建多个图案填充对象。

5）孤岛

孤岛填充方式属于填充方式中的高级功能。在扩展列表中，该功能分为4种类型。

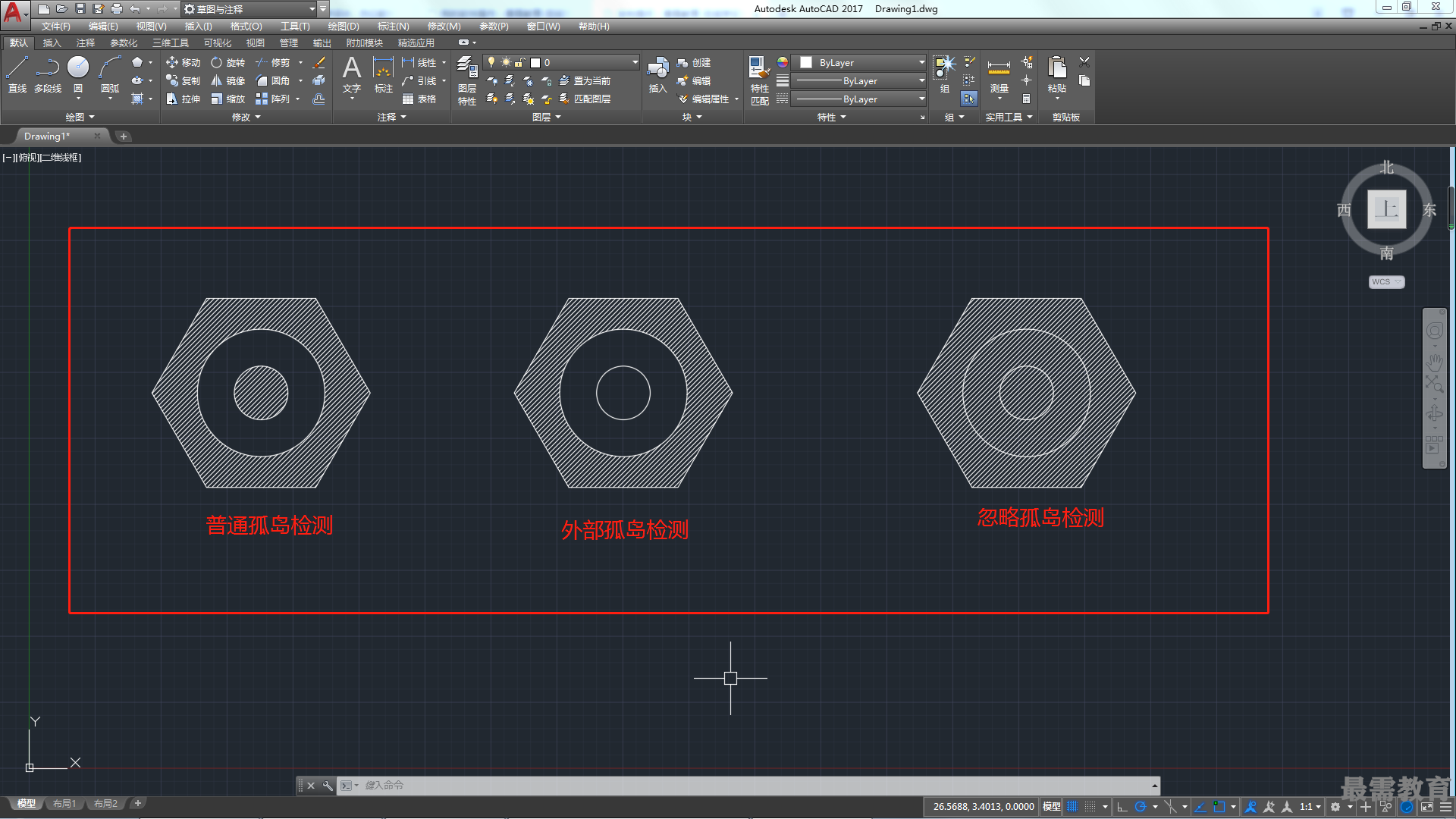

•普通孤岛检测：从外部边界向内填充。如果遇到内部孤岛，填充将关闭，直到遇到孤岛中的另一个孤岛，如图所示。

•外部孤岛检测：从外部边界向内填充。此选项仅填充指定的区域，不会影响内部孤岛，如图所示。

•忽略孤岛检测：忽略所有内部的对象，填充图案时将通过这些对象，如图所示

•无孤岛检测：关闭孤岛检测。

6）绘图次序

为图案填充或填充指定绘图次序。图案填充可以放在所有其他对象之后、所有其他对象之前、图案填充边界之后或图案填充边界之前。

•后置：选中需设置的填充图案，选择“后置”选项，即可将当前填充的图案置于其他图形后方。

•前置：同样选择需设置的填充图案，选择“前置”选项，即可将选中的填充图案置于其他图形的前方。

•置于边界之前：填充的图案置于边界前方，不显示图形边界线。

•置于边界之后：填充的图案置于边界后方，显示图形边界线。
