AutoCAD 2017——修剪图形

“修剪”命令可将超出的图形边界的线段进行修剪。在AutoCAD 2017中，可以通过以下方法执行“修剪”命令。

•执行“修改>修剪”命令。

•在“默认”选项卡的“修改”面板中单击“修剪”按钮

•在命令行中输入快捷命令TR，然后按回车键。

执行“修剪”命令后，命令行提示内容如下。

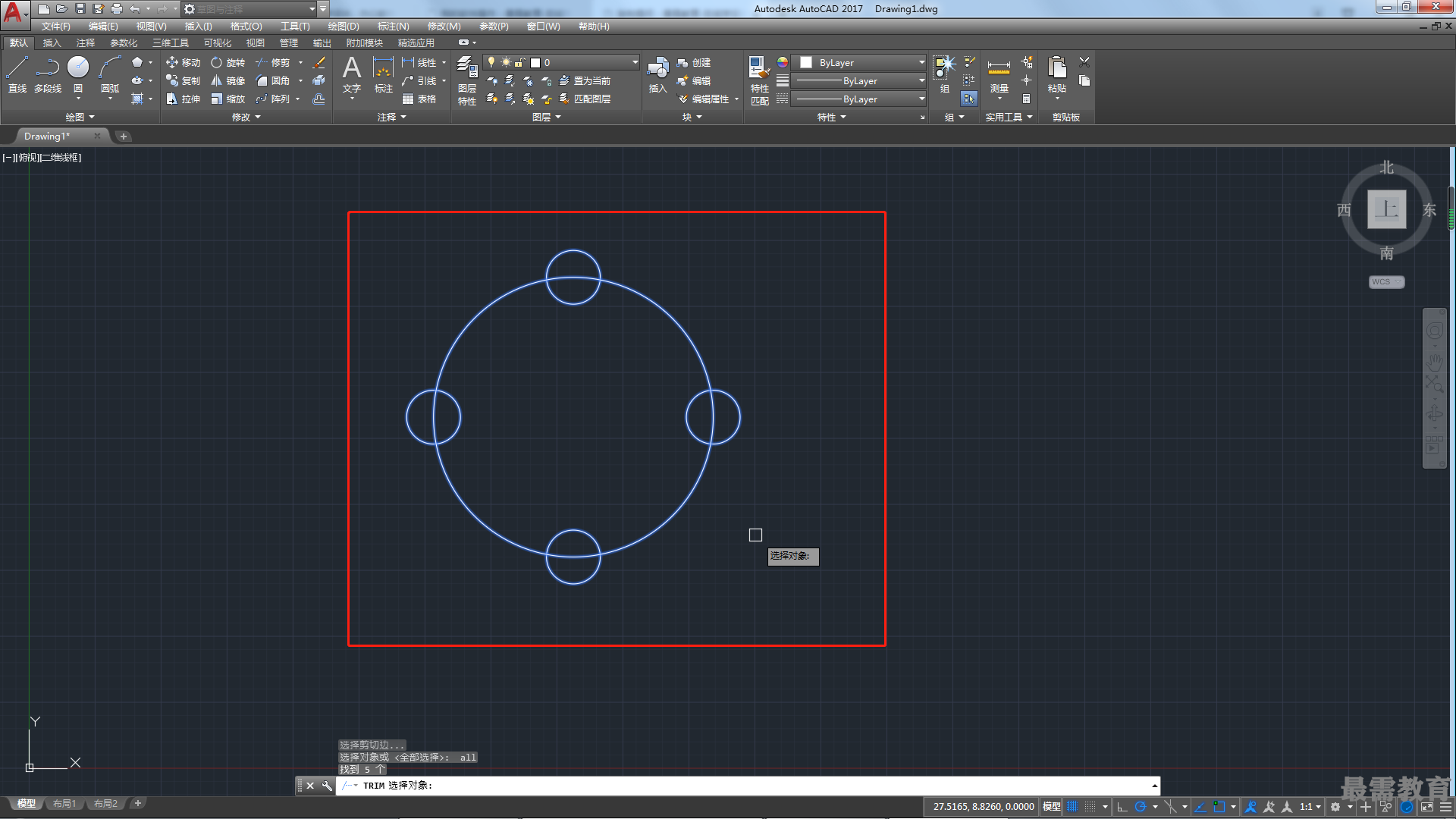

选择对象：

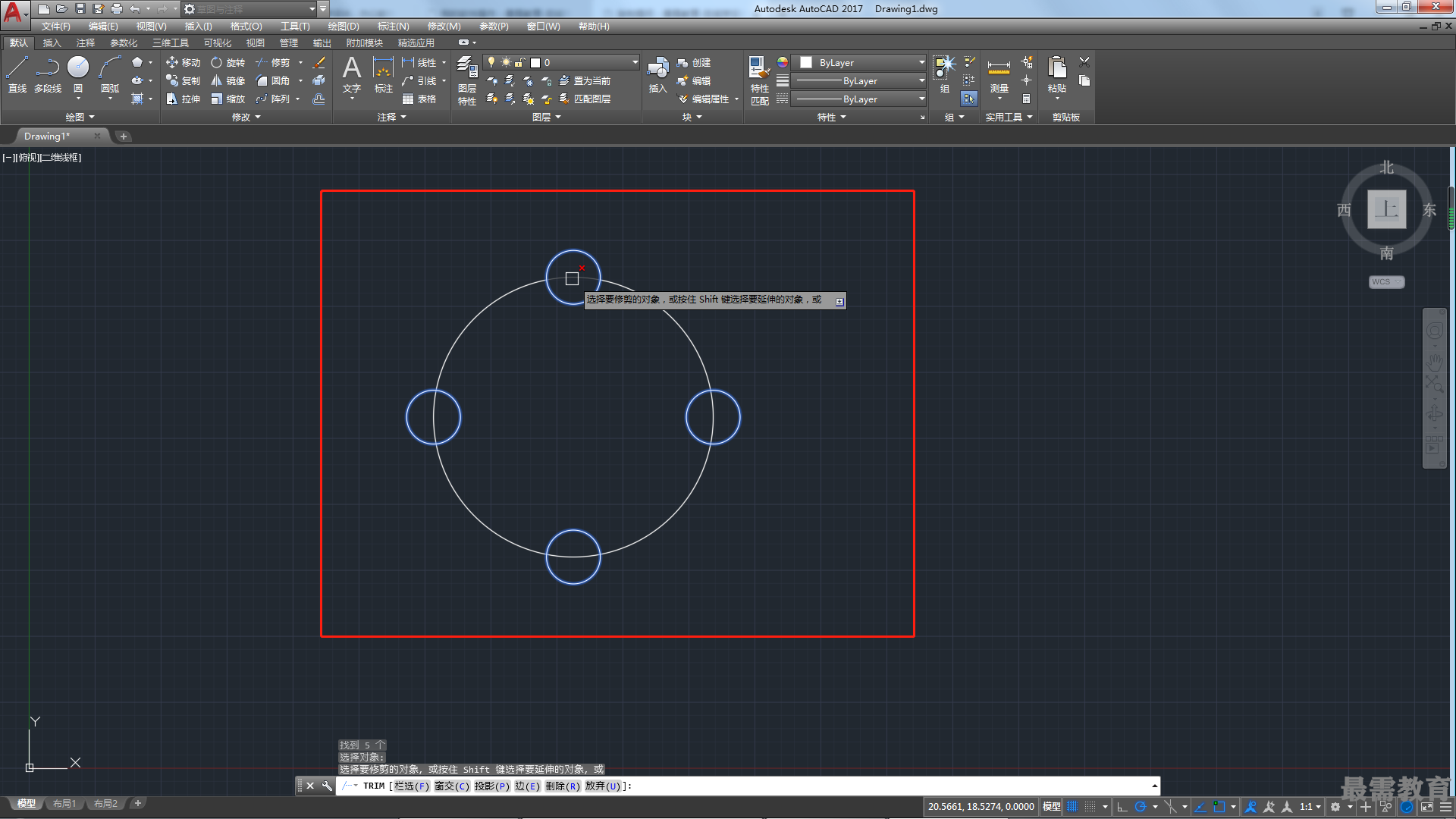

选择要修剪的对象,或按住Shift键选择要延伸的对象，或[栏选（F)/窗交（C)/投影（P)/边（E)/删除（R)/放弃（U)]:

其中，命令行中各选项的含义介绍如下。

•选择要修剪的对象或按住Shift键选择要延伸的对象：选择对象进行修剪或延伸它到剪切边对象，此选项为默认项。

•栏选：选择与选择栏相交的所有对象。选择栏是一系列临时线段，它们是用两个或多个栏选点指定的。选择栏不构成闭合环。

•窗交：选择矩形区域（由两点确定）内部或与之相交的对象。

•投影：指定修剪对象时使用的投影方式。“无”指定无投影，该命令只修剪与三维空间中的剪切边相交的对象。“UCS”指定在当前用户坐标系XY平面上的投影，该命令将修剪不与三维空间中的剪切边相交的对象。“视图”指定沿当前观察方向的投影，该命令将修剪与当前视图中的边界相交的对象。

•边：确定对象是在另一对象的延长边处进行修剪，还是仅在三维空间中与该对象相交的对象处进行修剪。“延伸”沿自身自然路径延伸剪切边使它与三维空间中的对象相交。“不延伸”指定对象只在三维空间中与其相交的剪切边处修剪。
