AutoCAD 2017——打断图形

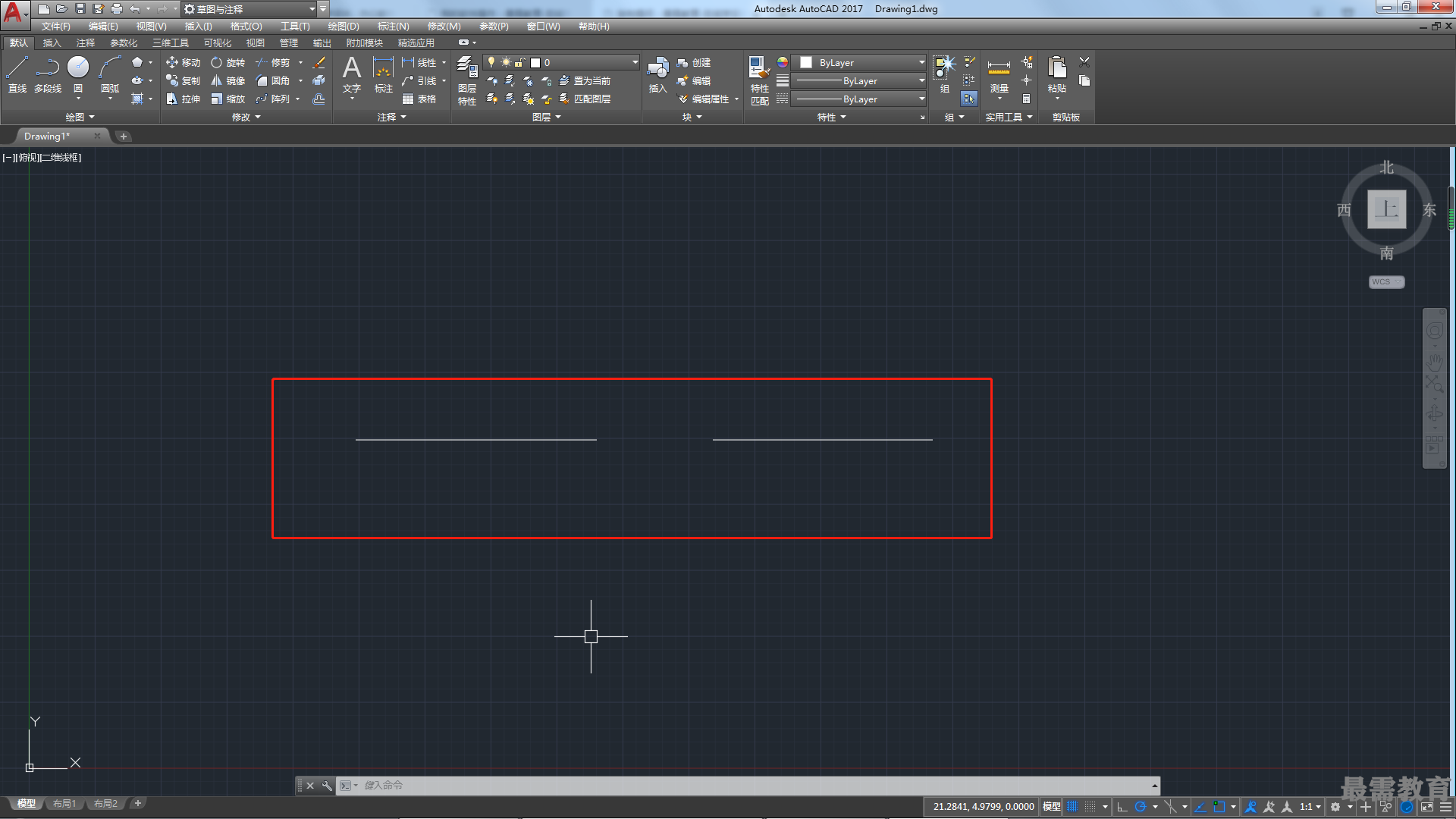

打断图形指的是删除图形上的某一部分或将图形分成两部分。在AutoCAD 2017中，可以通过以下方法执行“打断”命令。

•在菜单栏中执行“修改〉打断”命令。

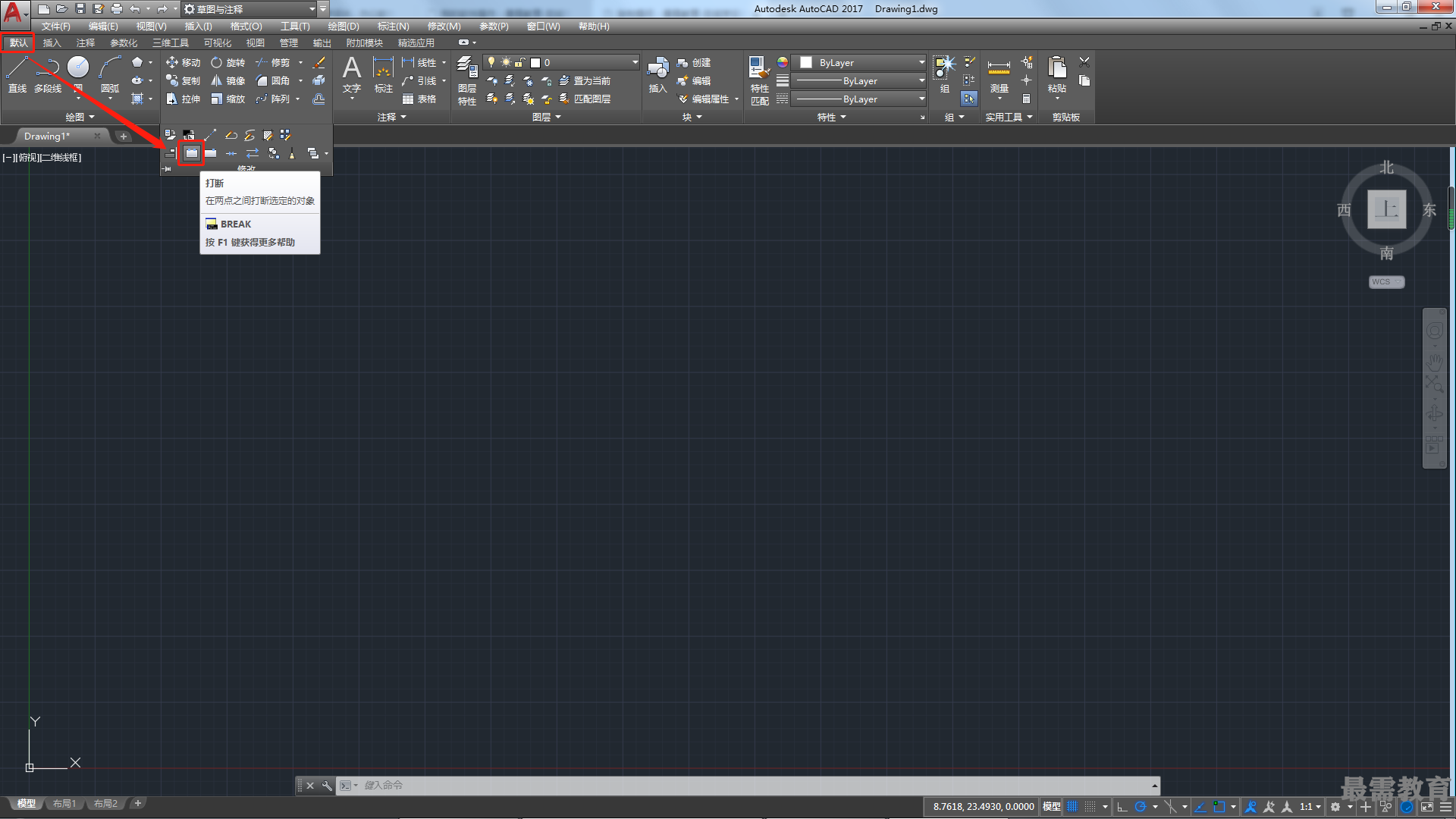

•在“默认”选项卡的“修改”面板中单击“打断”按钮。

•在命令行中输入快捷命令BR，然后按回车键。

执行上述打断命令后，命令行提示内容如下。

命令:_break

选择对象: (选择对象)

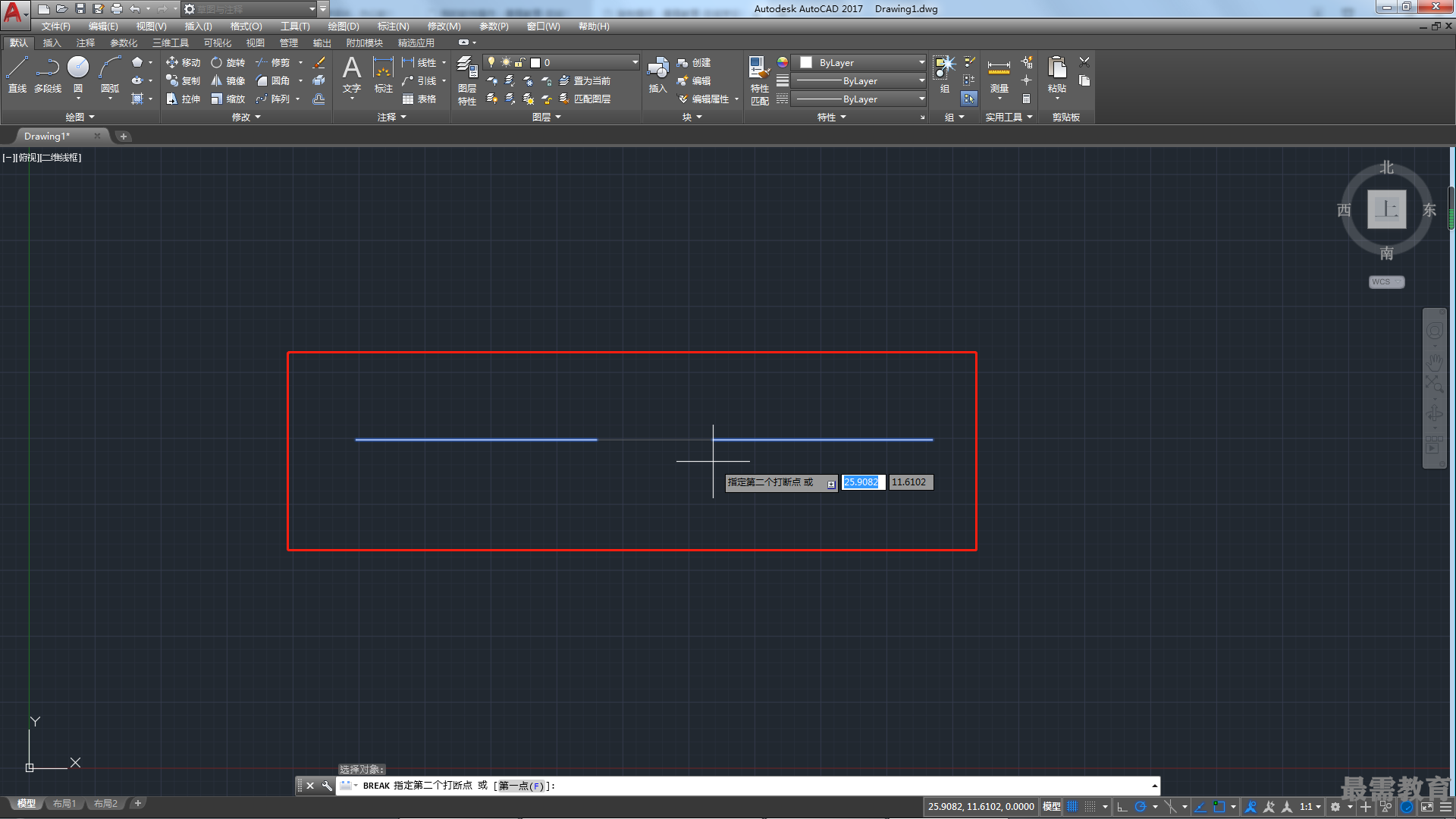

指定第二个打断点或[第一点(F)]: (指定打断点)

其中，命令行中各选项含义介绍如下。

•指定第二个打断点：确定第二个断点，即选择对象时的拾取点为第一断点，在此基础上确定第二断点。

•第一点：用于重新确定第一个断点。
