AutoCAD 2017——环形阵列图形
提问人:卓娟发布时间:2021-01-18
环形阵列是绕某个中心点或旋转轴形成的环形图案平均分布对象副本。通过以下方法可以执行环形阵列命令。
•在菜单栏中单击“修改>阵列>环形阵列"命令。
•在“默认”选项卡的“修改”面板中单击“环形阵列”按钮。

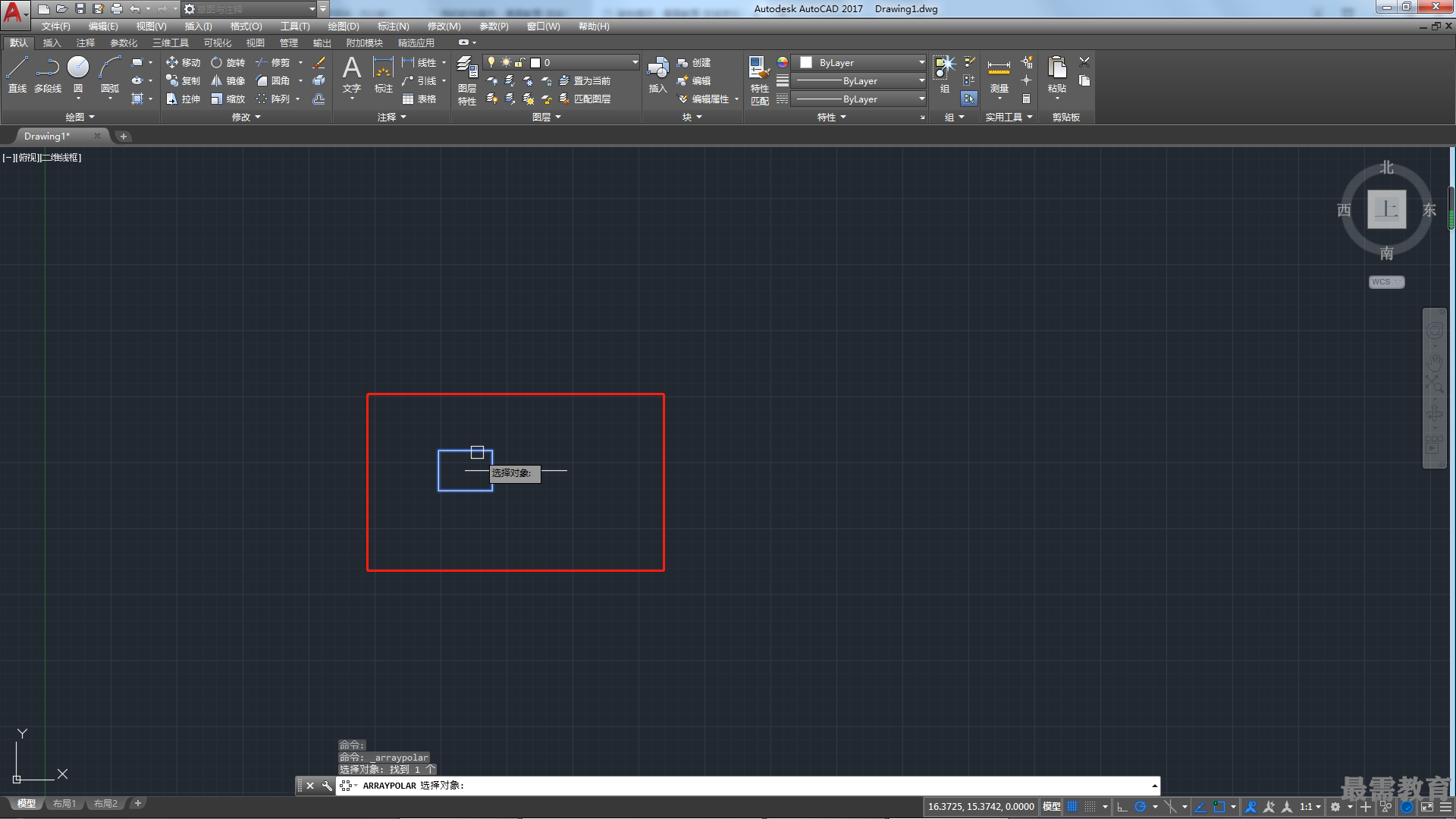

•在命令行中输入ARRAYPOLAR命令,然后按回车键。
执行上述环形阵列命令后,命令行提示内容如下。

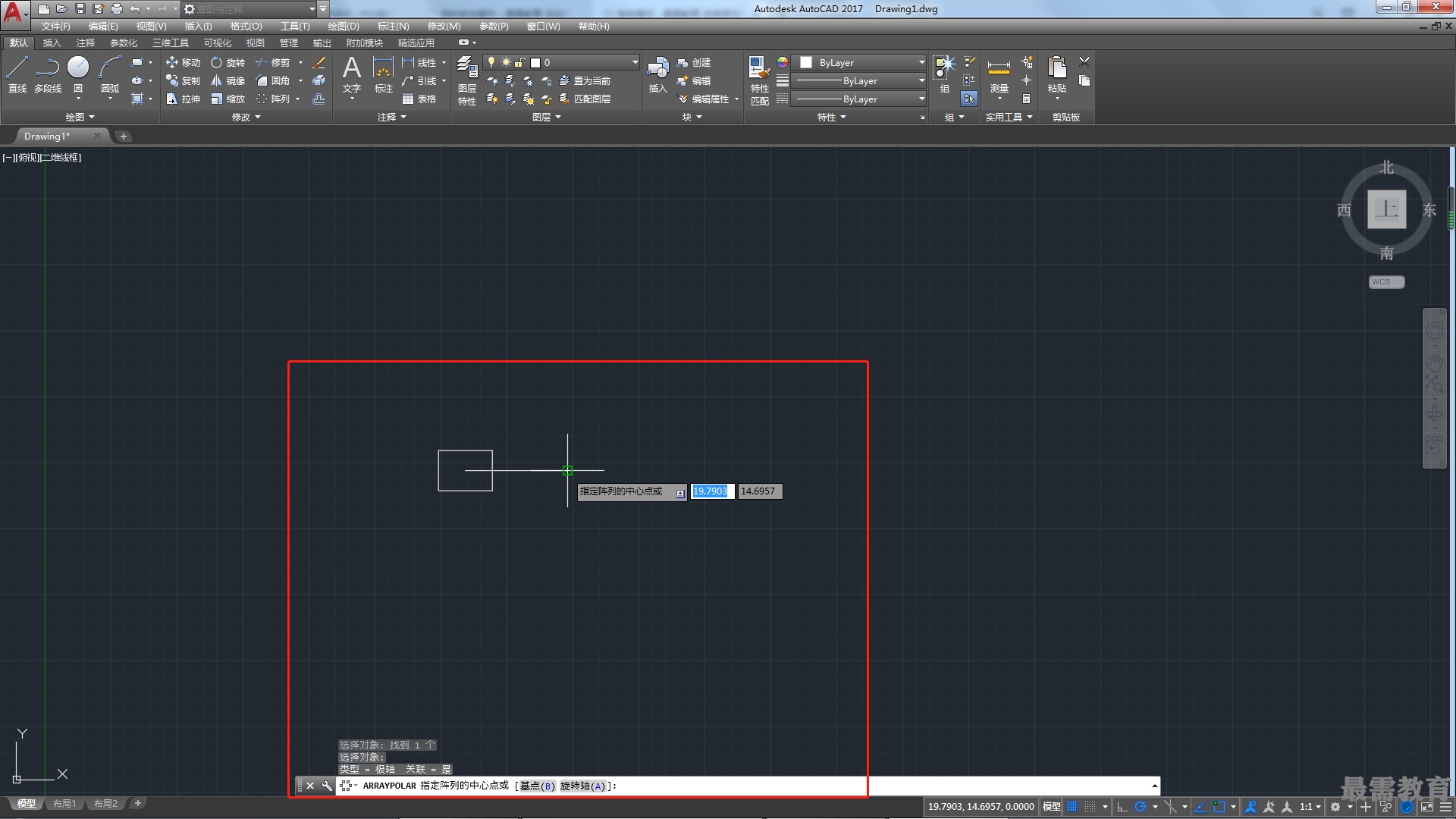

指定阵列的中心点或[基点(B)/旋转轴(A)]: (指定中心点)
选择夹点以编辑阵列或[关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(E)/行(ROW)/层(L)/旋转项目(ROT)/退出(X] <退出>:
其中,命令行中部分选项含义介绍如下。
•中心点:指定分布阵列项目所围绕的点。旋转轴是当前UCS的Z轴。
•旋转轴:指定由两个指定点定义的自定义旋转轴。
•项目:使用值或表达式指定阵列中的项目数。
•项目间角度:使用值或表达式指定项目之间的角度。
•填充角度:使用值或表达式指定阵列中第一个和最后一个项目之间的角度。
•旋转项目:控制在排列项目时是否旋转项目。
