AutoCAD 2017——椭圆中心点方式

中心点方式是通过指定椭圆的圆心、长半轴的端点以及短半轴的长度绘制椭圆。在AutoCAD 2017中，执行“圆心”命令后，命令行提示内容如下。

命令: _ellipse

招定椭圆的轴端点或[ 圆弧(A)/中心点(C)]: _c

指定椭圆的中心点:

招定轴的端点:

指定另一条半轴长度或[ 旋转(R)]:

使用“圆心”命令绘制椭圆。

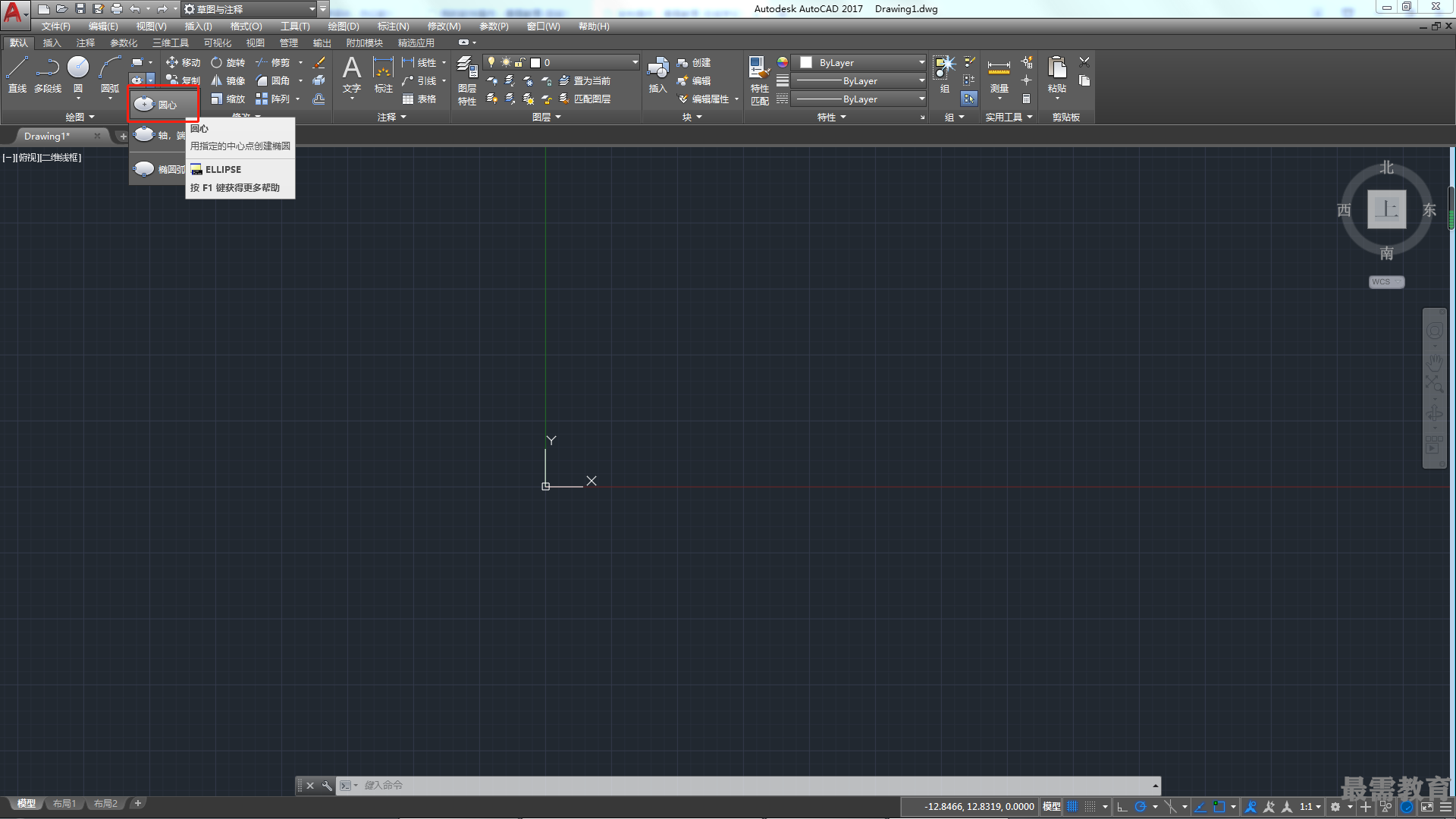

1)执行“圆心”命令，根据命令行的提示输入点坐标(0,0)，指定原点为中心点，然后向右移动光标确定长半轴长度，输入点坐标(@400,0)，如图所示。

2)按回车键后，输入200确定短半轴的长度，再次按回车键即可完成椭圆的绘制，如图所示。
