AutoCAD 2017——相切、相切、半径方式

执行“相切，相切，半径”命令后，命令行提示内容如下。

命令：_circle

指定圆的圆心或[三点（3P)/两点（2P)/切点、切点、半径（T)]: _trr

指定对象与圆的第一个切点：

指定对象与圆的第二个切点：

指定圆的半径<200.0000>:

在绘制圆的过程中，如果指定圆的半径或直径的值无效，系统会提示“需要数值距离或第二点” “值必须为正且非零”等信息，或提示重新输入，或者退出该命令。

1）执行“相切，相切，半径”命令，根据命令行的提示指定对象与圆的第一个切点，如图所示。

2）指定对象与圆的第二个切点，如图所示。

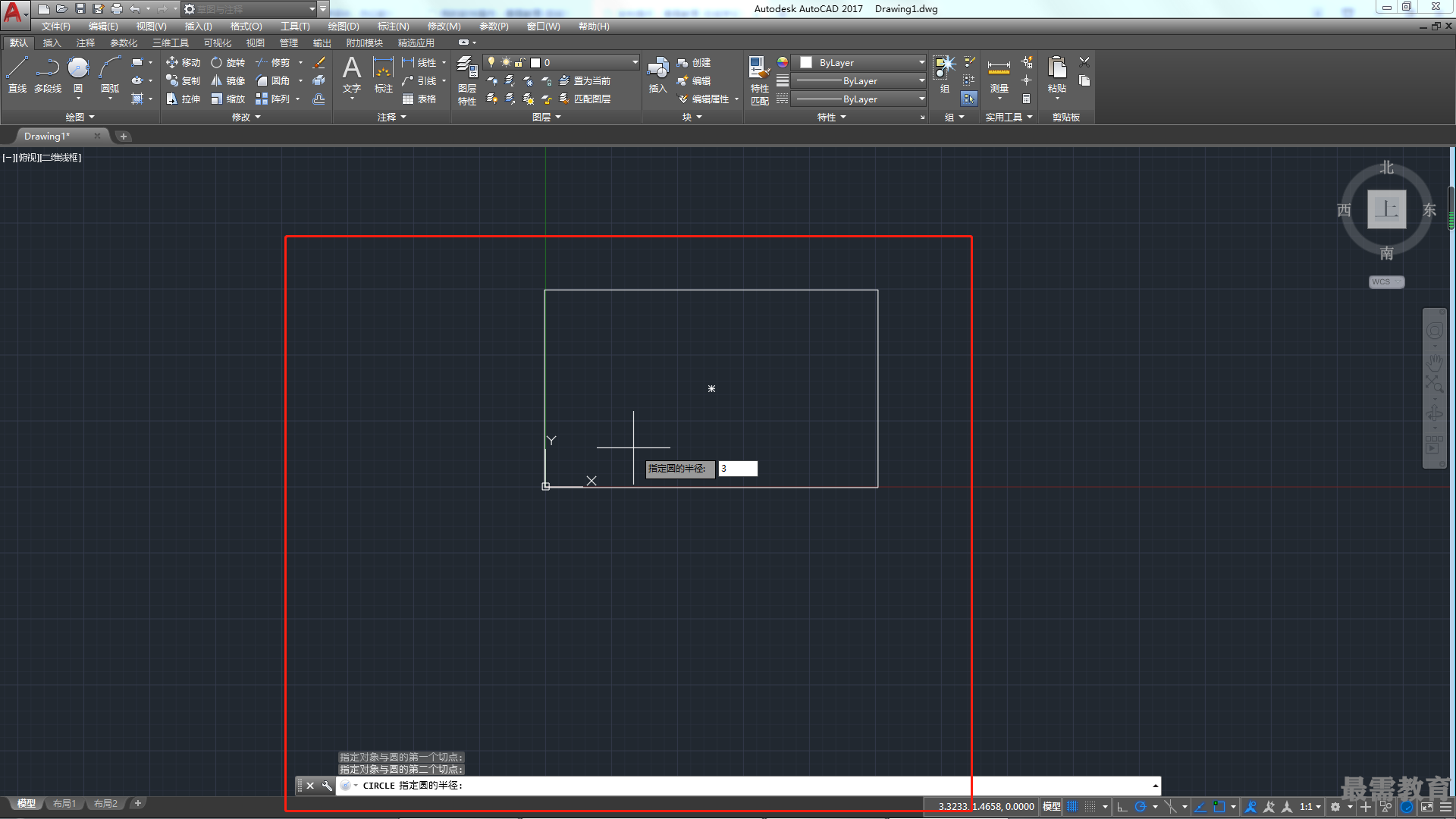

3）根据命令行的提示指定圆的半径值,如图所示。

4）按回车键确定圆的绘制,最终效果如图所示。
