AutoCAD 2017——矩形的绘制

“矩形”命令是AutoCAD中最常用的命令之一，它是通过两个角点来定义的。可以通过以下方法执行“矩形”命令。

•执行“绘图>矩形”命令。

•在“默认”选项卡的“绘图”面板中单击“矩形”按钮。

•在命令行中输入快捷命令REC,然后按回车键。

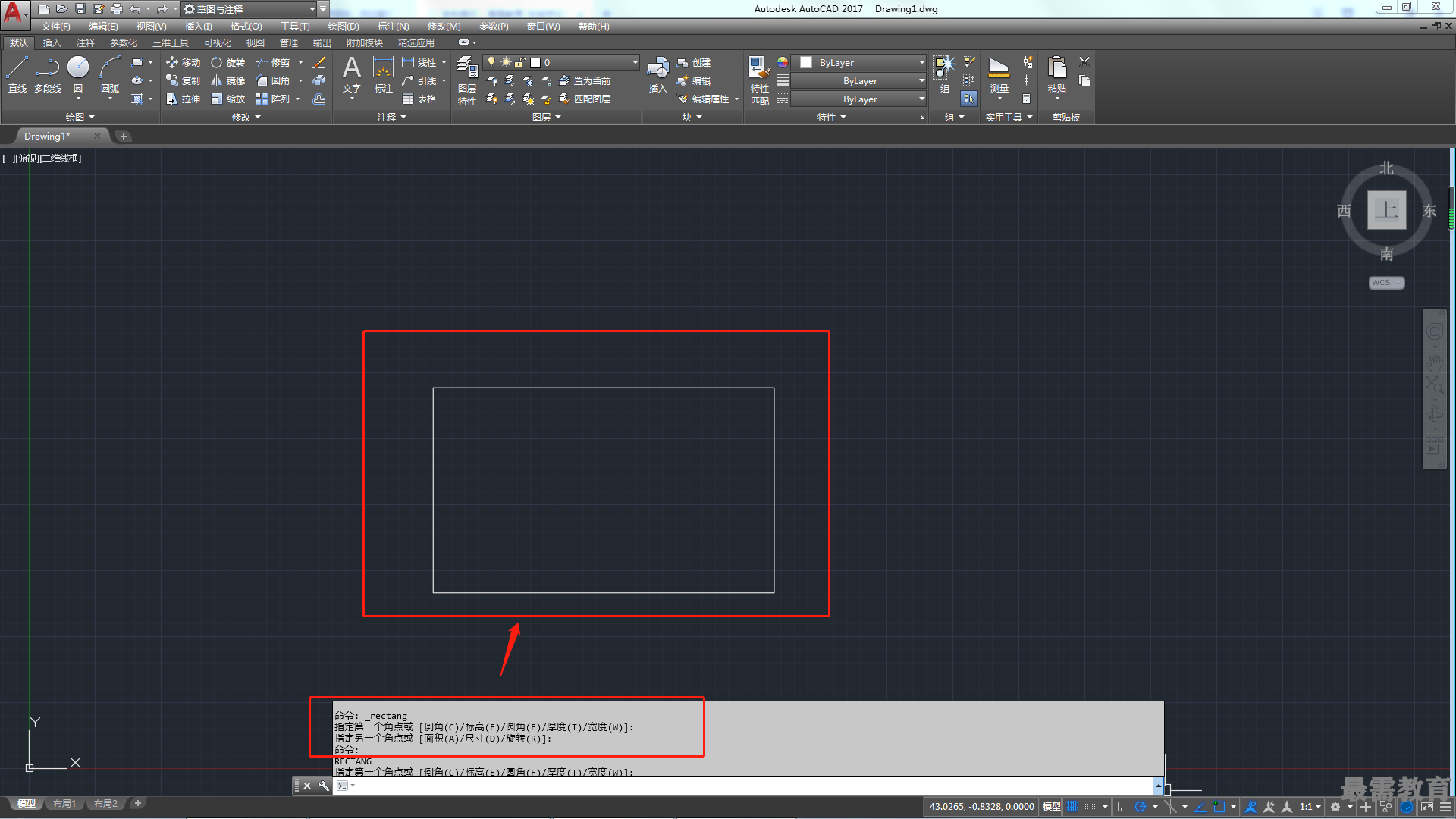

执行“矩形”命令后，命令行提示内容如下。

命令：_rectang

指定第一个角点或[倒角（C)/标高（E)/圆角（F)/厚度（T)/宽度（W)]:

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:

各选项的含义介绍如下：

•角点：通过指定两个角点绘制矩形。

•倒角：该选项用于绘制带倒角的矩形，并设置倒角距离。

•标高：该选项一般用于三维绘图，设置所绘矩形到XY平面的垂直距离。

•圆角：该选项用于绘制带圆角的矩形，并设置圆角半径。

•厚度：该选项用于设置矩形的厚度，一般也用于三维绘图。

•宽度：该选项用于设置矩形的线宽，即矩形4个边的宽度。
