AutoCAD 2017——绘制样条曲线

样条曲线是通过一系列指定点的光滑曲线，用来绘制不规则的曲线图形。可以通过以下方法执行“样条曲线”命令。

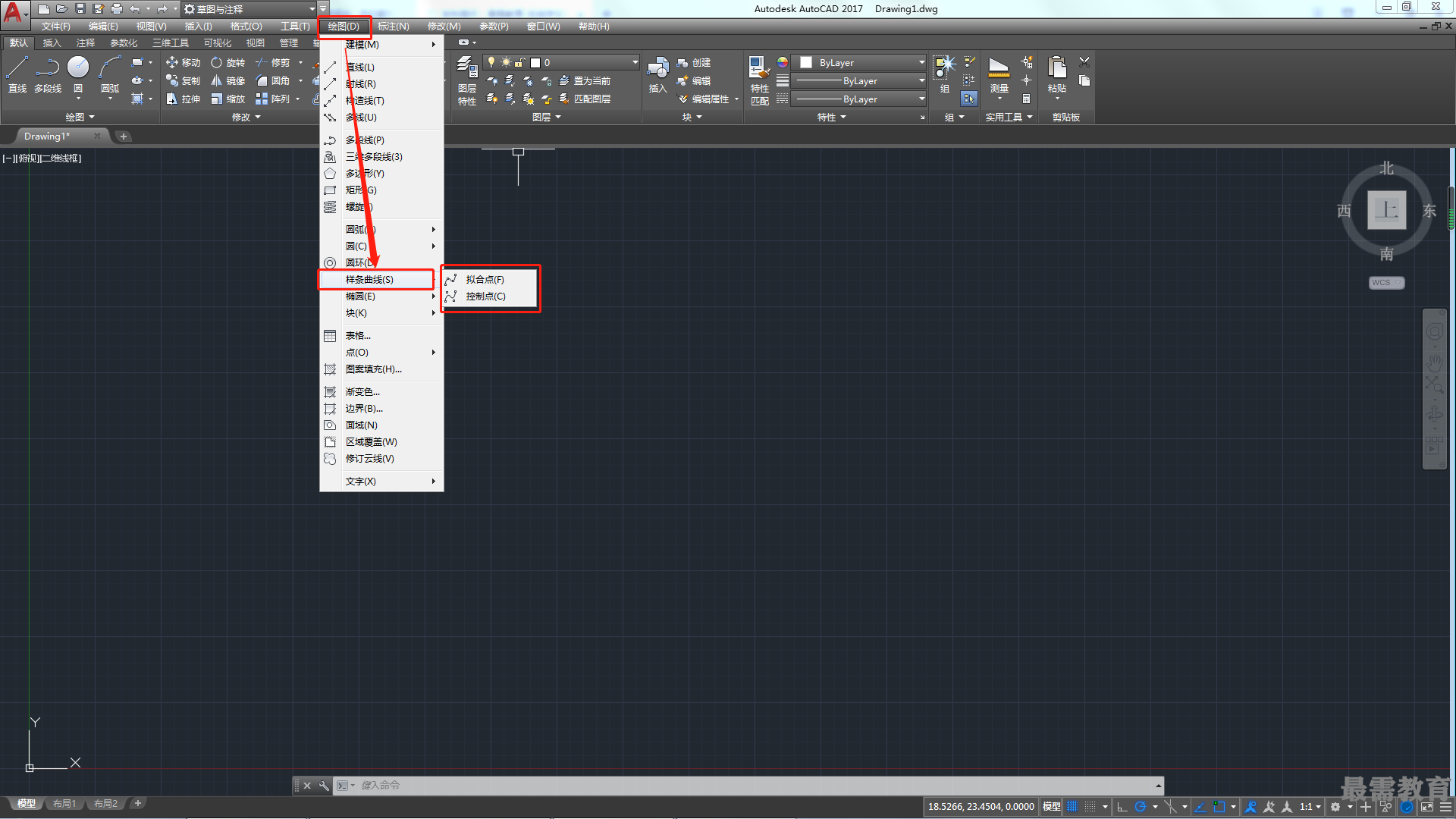

•执行“绘图〉样条曲线”命令的子命令。

•在“默认”选项卡的“绘图”面板中单击“样条曲线拟合”按钮或“样条曲线控制点”按钮。

•在命令行中输入快捷命令SPL，然后按回车键。

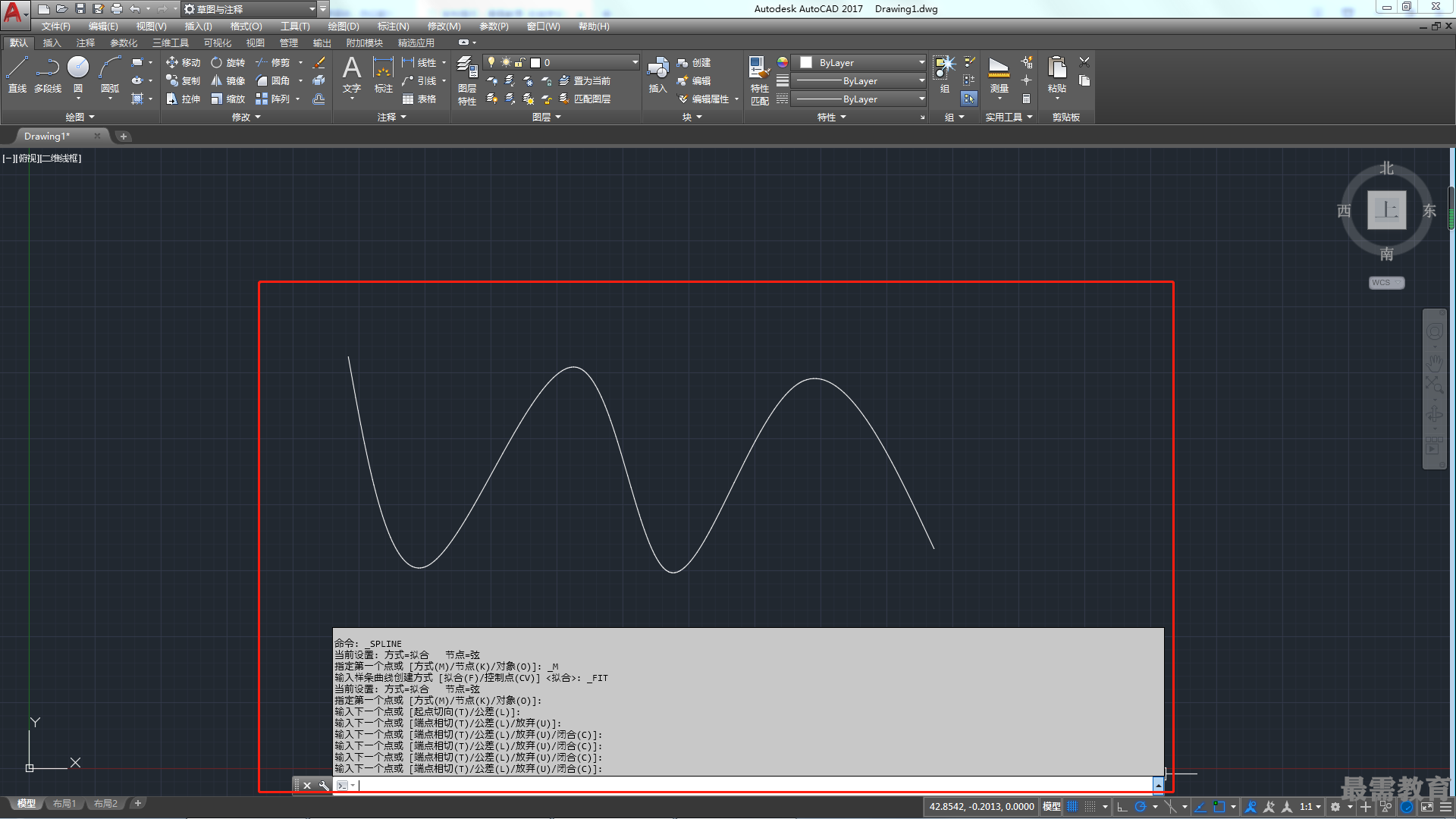

执行“样条曲线”命令后，根据命令行的提示，依次指定起点、中间点和终点，即可绘制出样条曲线，如图所示。
