AutoCAD 2017——设置栅格与栅格捕捉

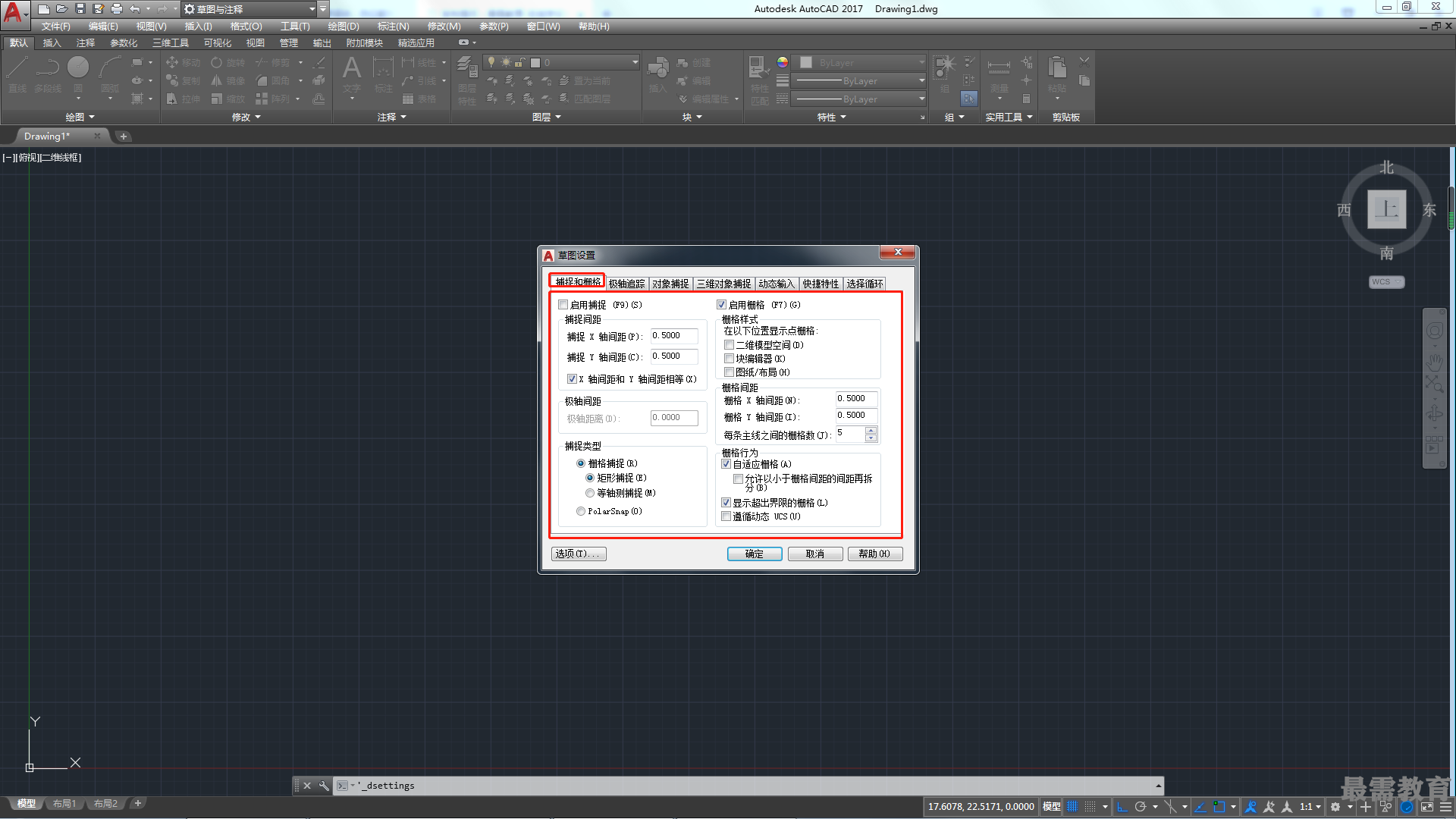

在“草图设置”对话框中，选择“捕捉与栅格”选项卡，如图所示。各选项组的作用如下。

•“启用捕捉”和“启用栅格”复选框：用于打开或关闭捕捉和栅格。

•捕捉间距：用于定义捕捉的间距。

•棚格间距：用于定义栅格的间距。

•极轴间距：控制极轴捕捉增量距离。

•捕捉类型：选择“栅格捕捉”类型后，还可以进一步选择“矩形捕捉”和“等轴测捕捉”样式；若选择PolarSnap类型，则可以设置“极轴间距”选项组中的极轴距离选项。
