AutoCAD 2017——设置图形单位

在系统默认情况下，AutoCAD 2017的图形单位为十进制单位，包括长度单位、角度单位、缩放单位、光源单位，以及方向控制等。可以通过以下命令执行图形单位命令。

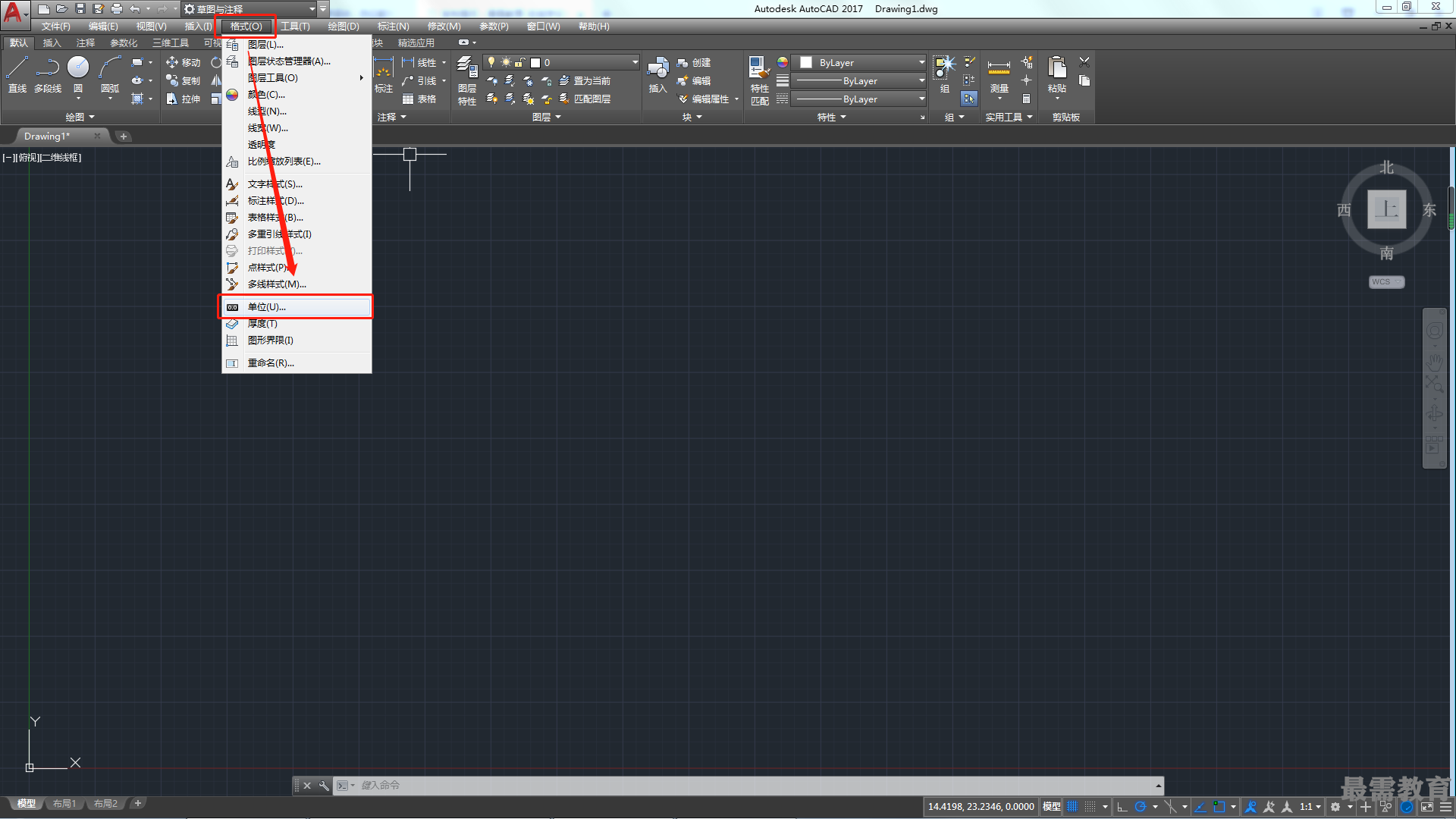

•执行“格式>单位”命令。

•在命令行中输入UNITS，然后按回车键。

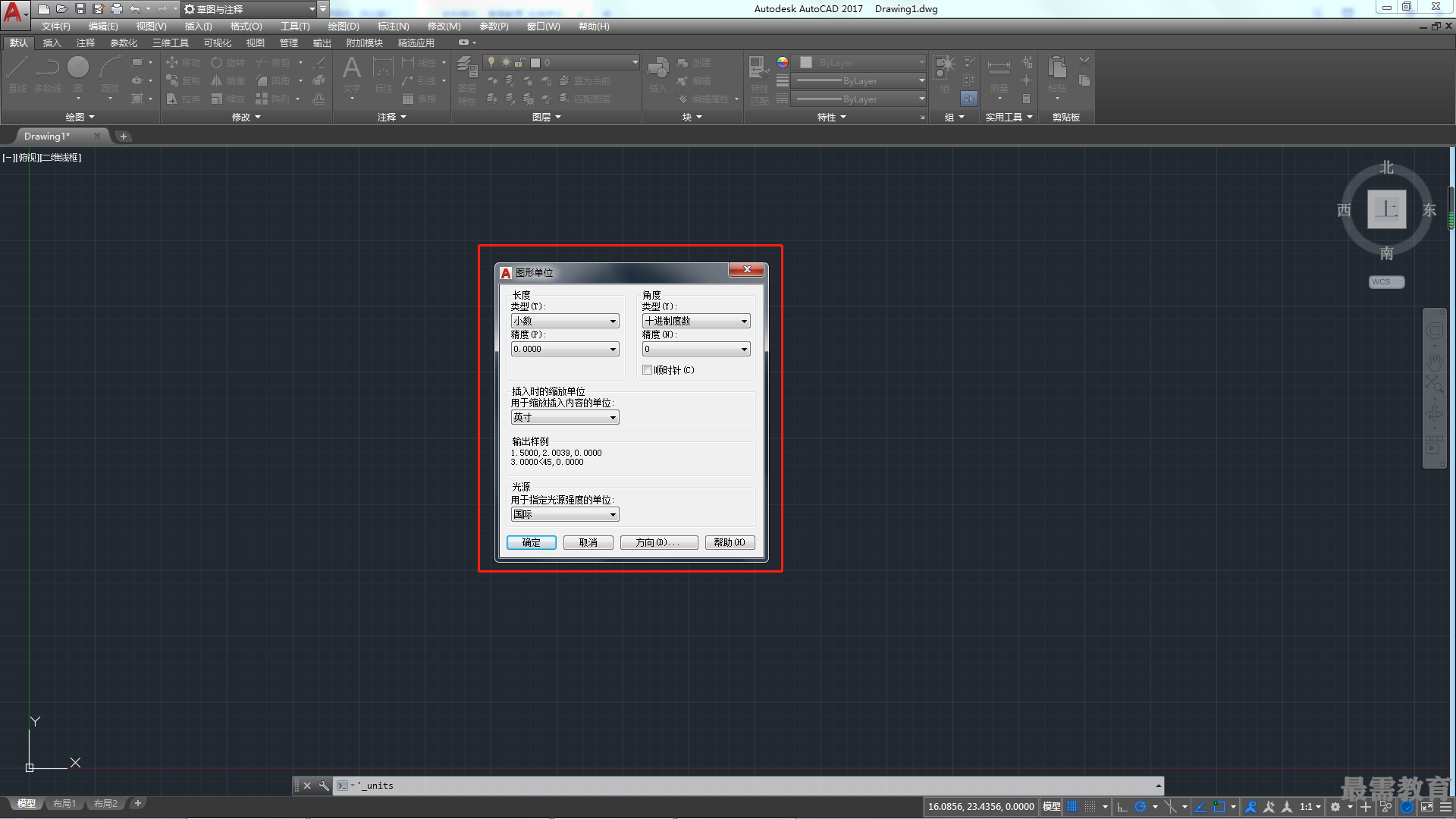

执行以上任意一种操作后，系统将弹出“图形单位”对话框，如图所示。

1）“长度”选项组

打开“类型”下拉列表，选择长度单位的类型；打开“精度”下拉列表，选择长度单位的精度。

2）“角度”选项组

打开“类型”下拉列表，选择角度单位的类型；打开“精度”下拉列表，选择角度单位的精度。不勾选“顺时针”复选框则以逆时针方向旋转为正方向，勾选则以顺时针方向旋转的角度为正方向。

3）“插入时的缩放单位”选项组

用于设置使用AutoCAD工具选项板或设计中心拖入图形的块的测量单位。

4）“光源”选项组

用于指定光源强度的单位，包括国际、美国、常规选项。

5）“方向”按钮

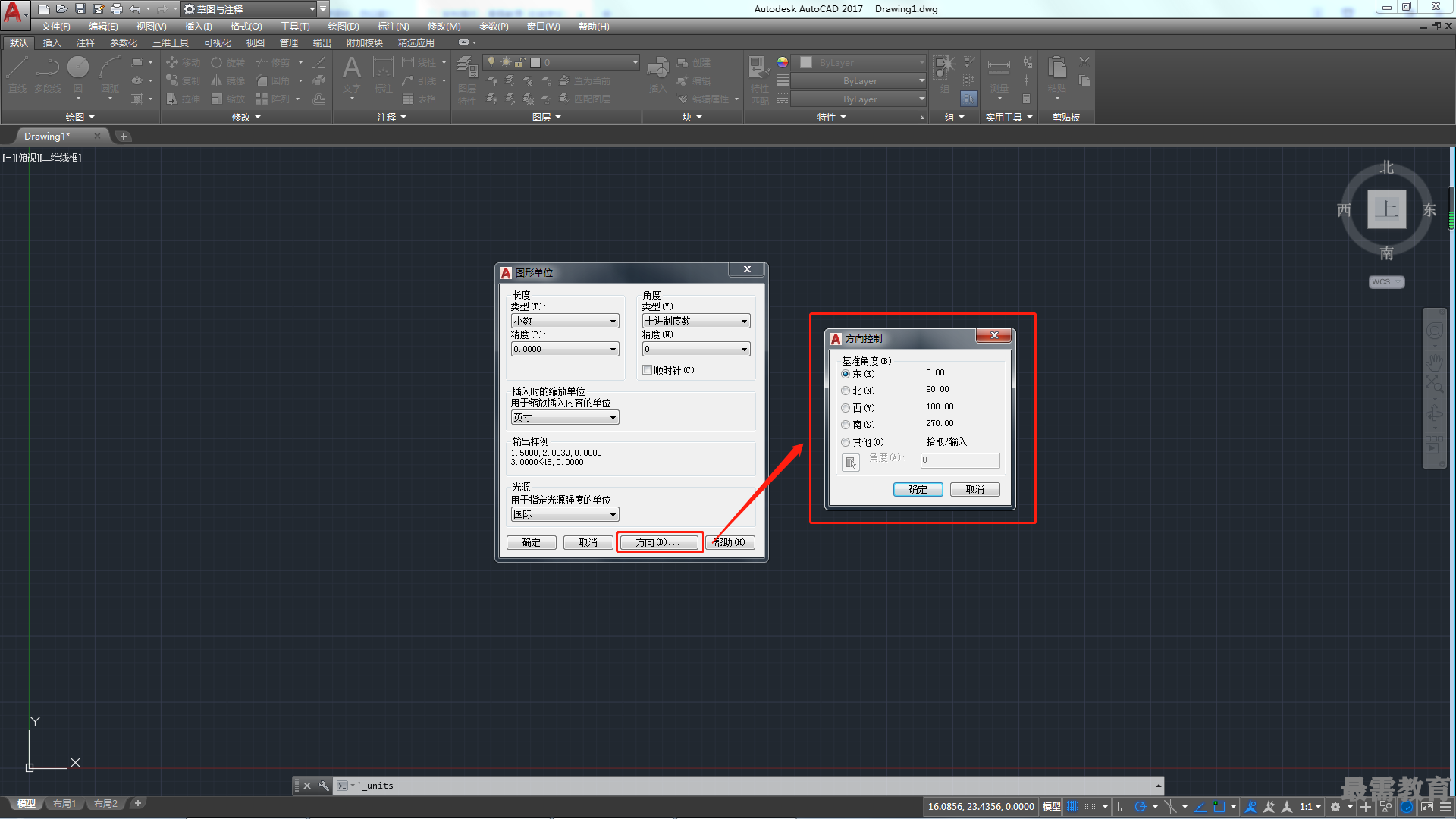

单击“方向”按钮，打开“方向控制”对话框，如图所示。在该对话框中，可以设置角度测量的起始位置，系统默认水平向右为角度测量的起始位置。
