AutoCAD 2018——弧长标注

使用弧长标注工具可以准确地标注弧线的长度，可标注的对象包括弧线和多段线中的弧线，如图所示。

执行"弧长”标注命令的方法有如下3种。

第1种：选择"标注>弧长”菜单命令。

第2种:输入“DIMARC”（DAR)命令并确认。

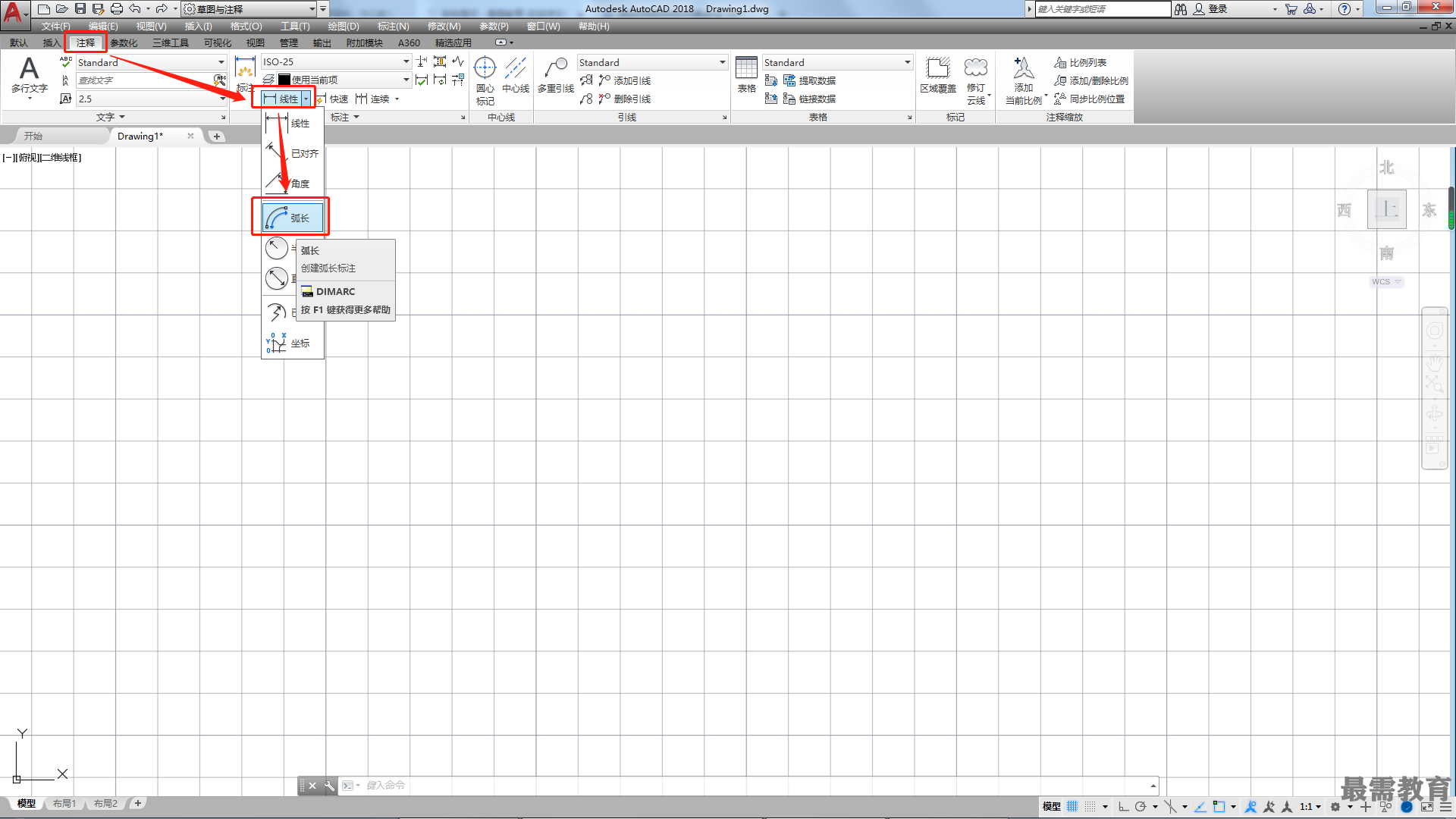

第3种：选择"注释”标签，单击"标注”面板中的“弧长”按钮。

启用“弧长”标注命令后，系统将提示 "选择弧线段或多段线圆弧段:”，在该提示出现后，选择弧线或多段线中的弧线。在选择对象后，系统将提示"指定弧长标注位置或[多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]:”。

命令主要选项介绍

•指定弧长标注位置：指定尺寸线的位置并确定绘制尺寸界线的方向。

•多行文字（M):选择该命令，将显示“文字编辑器”功能区，可在该功能区中编辑标注文字。

•文字（T):在命令行中自定义标注文字。

•角度（A):用于修改标注文字的角度。 使用“弧长”标注命令标注图形时，其命令提示及操作如下。

命令:DIMARC

//执行命令

选择弧线段或多段线圆弧段：

//选择标注对象.如图所示

指定弧长标注位置或[多行文字(M)/文字(T)/角度 (A)/部分(P)/引线(L)]:

//指定弧长标注位置，结束弧长标注，效果如图所示
