AutoCAD 2018——对齐标注

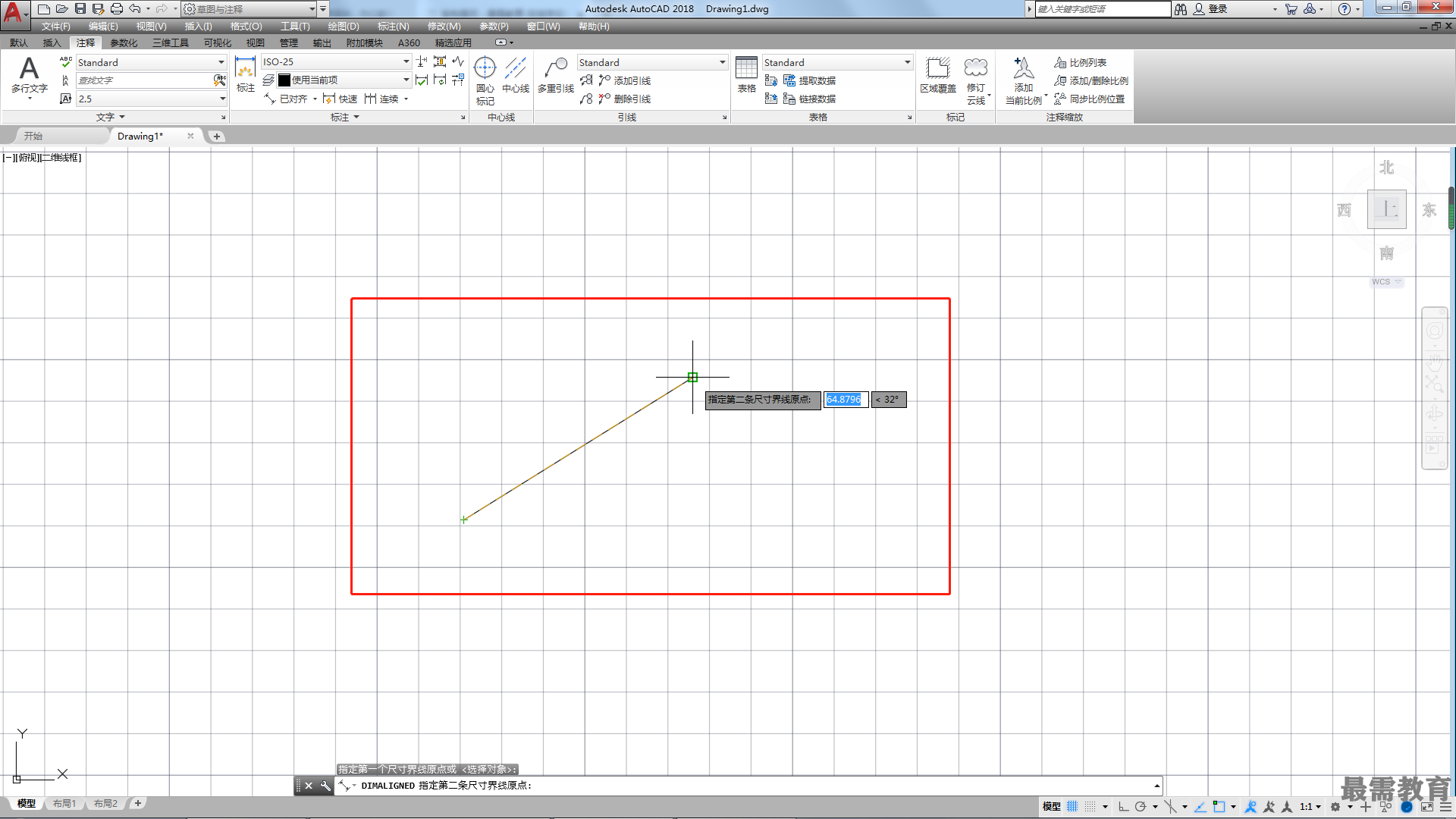

对齐标注是指尺寸线始终与标注对象保持平行，如图所示，若是圆弧则标注的尺寸的尺寸线与连接圆弧的两个端点的线段保持平行。

执行“对齐”标注命令的方法有如下3种。

第1种：选择“标注>对齐”菜单命令。

第2种：输入 “DIMALIGNED" ( DAL )命令并确认。

第3种：选择“注释”标签，单击"标注”面板中的“已对齐”按钮。如图所示。

启用“对齐”标注命令后，根据命令行中的提示就可以进行“对齐”标注操作，使用"对齐”标注命令对图形进行标注时，其命令提示及操作如下。

命令:DIMALIGNED

//执行命令

指定第一条尺寸界线原点或 <选择对象>:

//指定第一条尺寸界线定位点

指定第二条尺寸界线原点：

//指定第二条尺寸界线定位点

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:

指定尺寸线位置，或选择其他选项

标注文字=…

//显示对齐标注结果
