AutoCAD 2018——设置调整参数

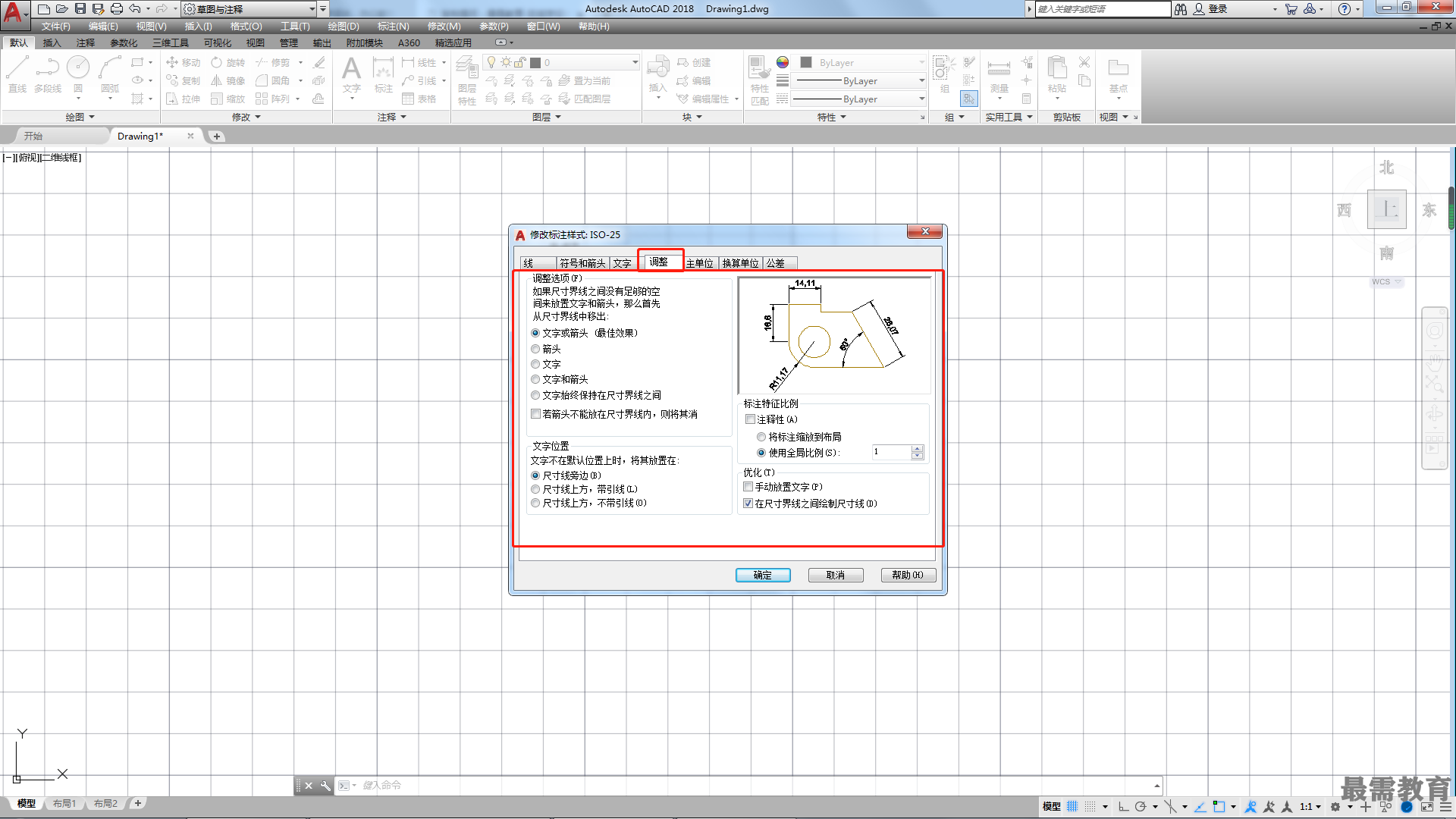

选择“调整”选项卡，在该选项卡中可以设置尺寸的尺寸线与箭头的位置关系、尺寸线与文字的位置关系和标注特征比例以及优化等，如图所示。

“调整”选项卡主要选项介绍

•调整选项：当尺寸界线之间没有足够空间放置文字和箭头时，用于设置从尺寸界线中移出的对象。

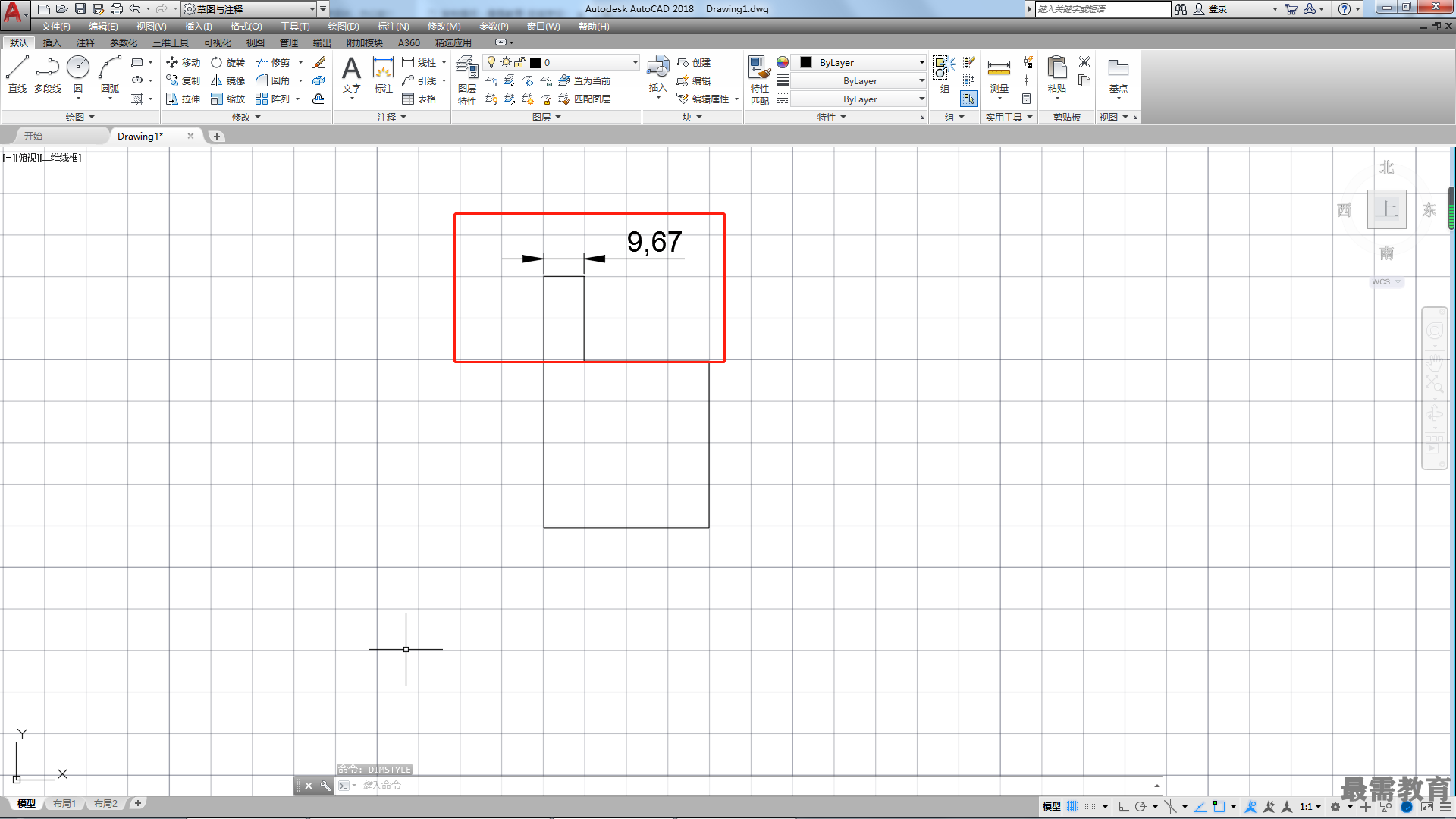

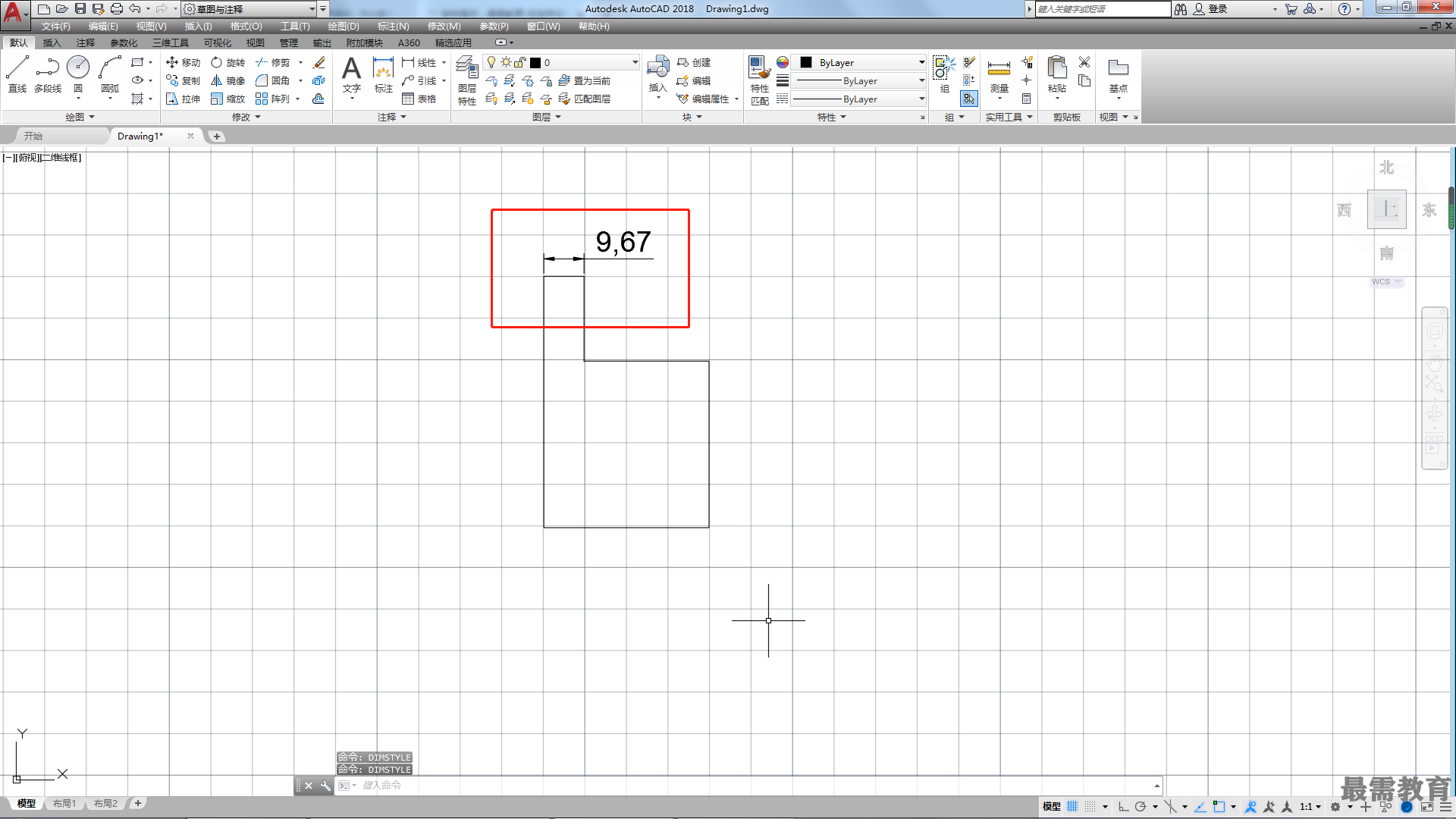

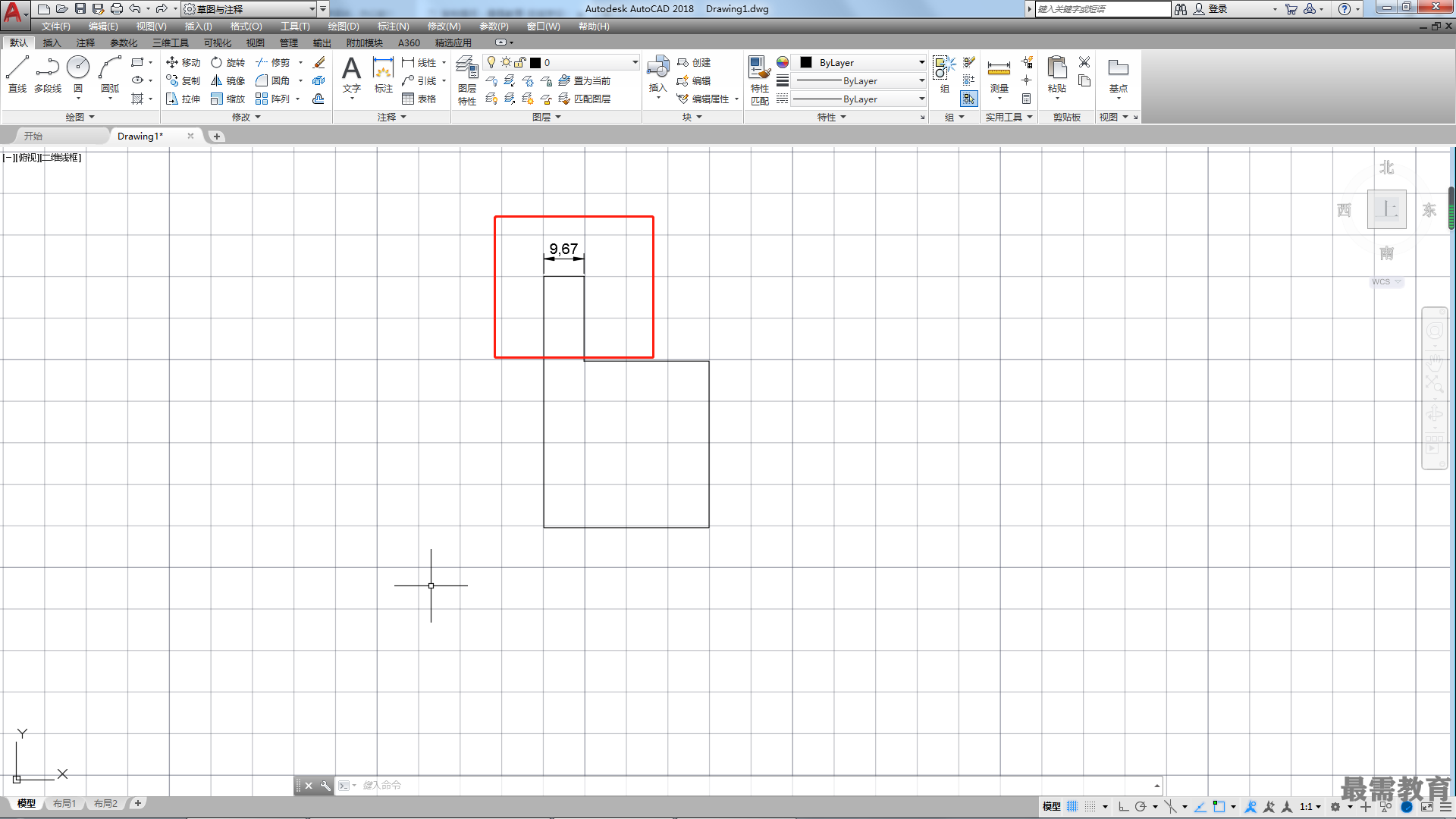

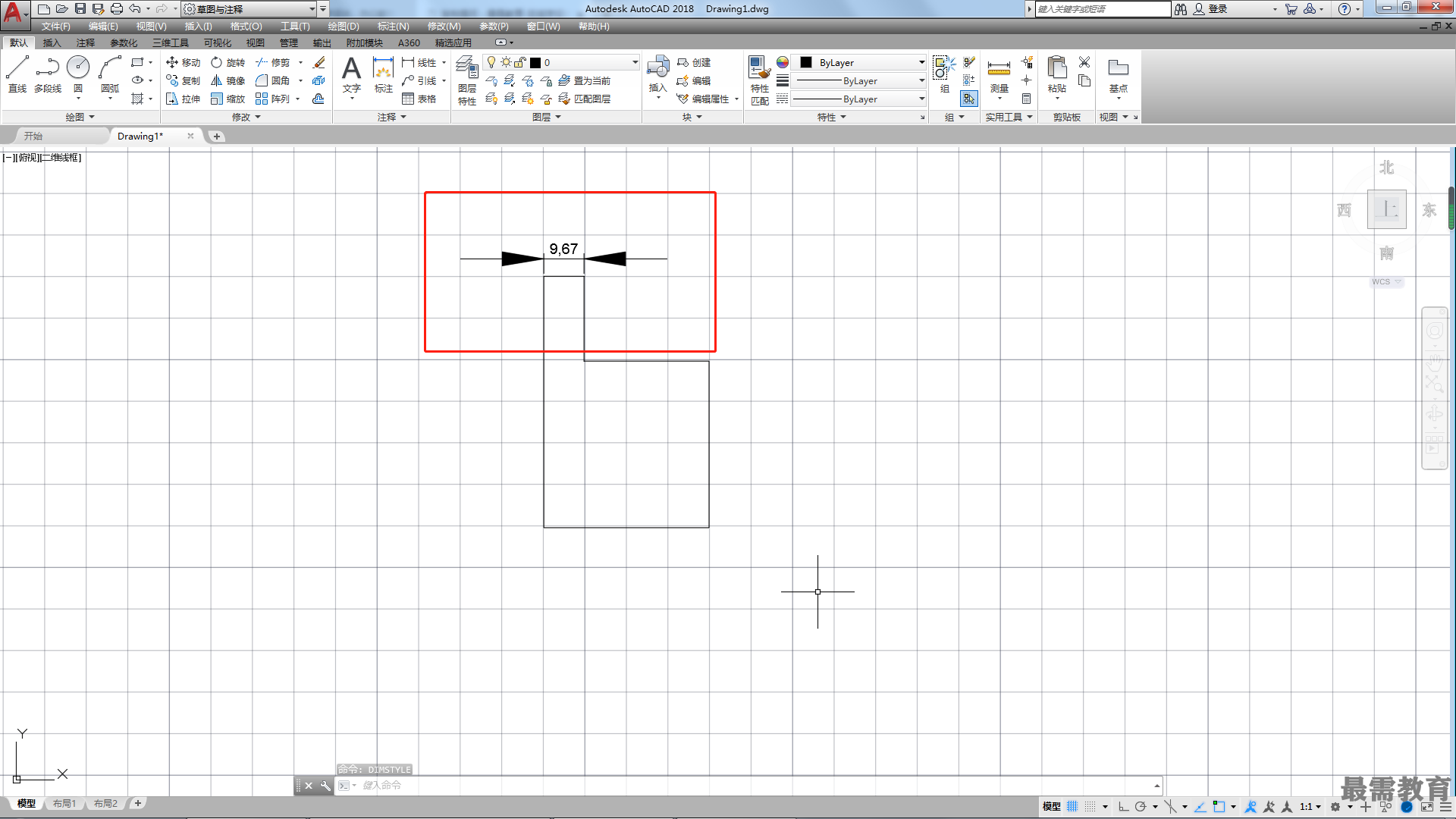

文字或箭头（最佳效果）：按照最佳布局移动文字或箭头。当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都将放在尺寸界线内，如图所示；当尺寸界线间的距离仅够容纳文字时，则将文字放在尺寸界线内，将箭头放在尺寸界线外，如图所示；当尺寸界线间的距离仅够容纳箭头时，则将箭头放在尺寸界线内，将文字放在尺寸界线外，如图所示；当尺寸界线间的距离既不够放文字又不够放箭头时，文字和箭头将全部放在尺寸界线外，如图所示。

箭头：指定当尺寸界线间距离不足以放下文字时，文字和箭头都放在尺寸界线外；当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都放在尺寸界线内；当尺寸界线间距离仅够放下文字时，将文字放在尺寸界线内，而箭头放在尺寸界线外。

文字：指定当尺寸界线间距离不足以放下箭头时，文字和箭头都放在尺寸界线外；当尺寸界线间的距离足够放置文字和箭头时，文字和箭头都放在尺寸界线内；当尺寸界线间的距离仅能容纳箭头时，将箭头放在尺寸界线内， 而将文字放在尺寸界线外。

文字和箭头：当尺寸界线间距离不足以放下文字和箭头时，文字和箭头都放在尺寸界线外。

文字始终保持在尺寸界线之间：始终将文字放在尺寸界线之间。

若箭头不能放在尺寸界线内，则将其消：当尺寸界线内没有足够的空间时，则自动隐藏尺寸界线。

•文字位置：用于设置特殊尺寸文本的摆放位置。当标注文字不能按“文字”选项卡中的“文字位置”区域的选项所规定的位置摆放时，可以通过以下的选项来确定其位置。

尺寸线旁边：将标注文字放在尺寸线旁边。

尺寸线上方，带引线：将标注文字放在尺寸线上方，并自动加上引线。

尺寸线上方，不带引线：将标注文字放在尺寸线上方，不加引线。

•标注特征比例：用于设置尺寸标注的比例因子，所设置的比例因子将影响整个尺寸标注所包含的内容。

将标注缩放到布局：根据当前模型空间视口和图纸空间之间的比例确定比例因子。

使用全局比例：设置标注样式的比例值。

•优化：设置其他调整选项。

手动放置文字：用于人工调节标注文字位置。

在尺寸界线之间绘制尺寸线：即使将箭头放在尺寸界线之外，也在尺寸界线之间绘制尺寸线。
