AutoCAD 2018——设置标注符号和箭头样式

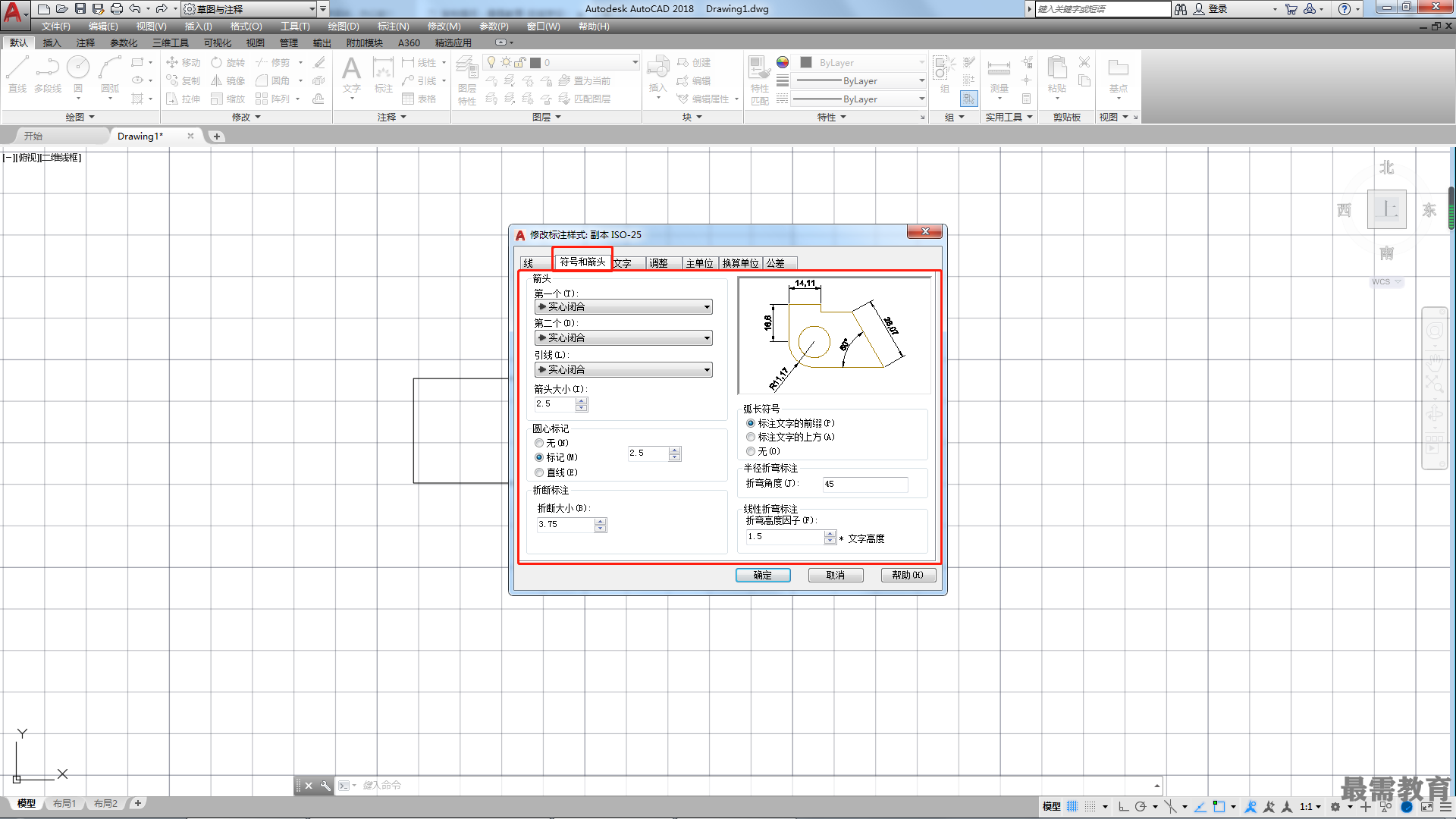

选择"符号和箭头"选项卡，在该选项卡中可以设置符号和箭头样式、大小及圆心标记的大小等，如图所示。

"符号和箭头”选项卡主要选项介绍

•箭头：用于设置箭头的样式，其中各项的含义如下。

第一个：在下拉列表中选择第一条尺寸线的箭头。在改变第一个箭头的类型时，第二个箭头将自动改变，以与第一个箭头相匹配。

第二个：在该下拉列表中，选择第二条尺寸线的箭头。

引线：在该下拉列表中，可以选择引线的箭头样式。

箭头大小：用于设置箭头的大小。

•圆心标记：用于控制直径标注和半径标注的圆心标记及中心线的外观，其中常用选项的含义如下。

无：不会创建圆心标记和中心线，该值在系统变量DIMCEN中存储为0。

标记：创建圆心标记，在系统变量DIMCEN中，圆心标记的大小存储为正值，在相应的文本框中可以输入圆心标记的大小。

直线：创建中心线，中心线的大小在系统变量DIMCEN中存储为负值。

•折断标注：用于控制折断标注的间距，其中的“折断大小”文本框用于显示和设置折断标注的间距大小。

•弧长符号：用于控制弧长标注中圆弧符号的显示与隐藏，其中常用选项的含义如下。

标注文字的前缀：将弧长符号放置在标注文字之前。

标注文字的上方：将弧长符号放置在标注文字的上方。

无：不显示弧长符号。

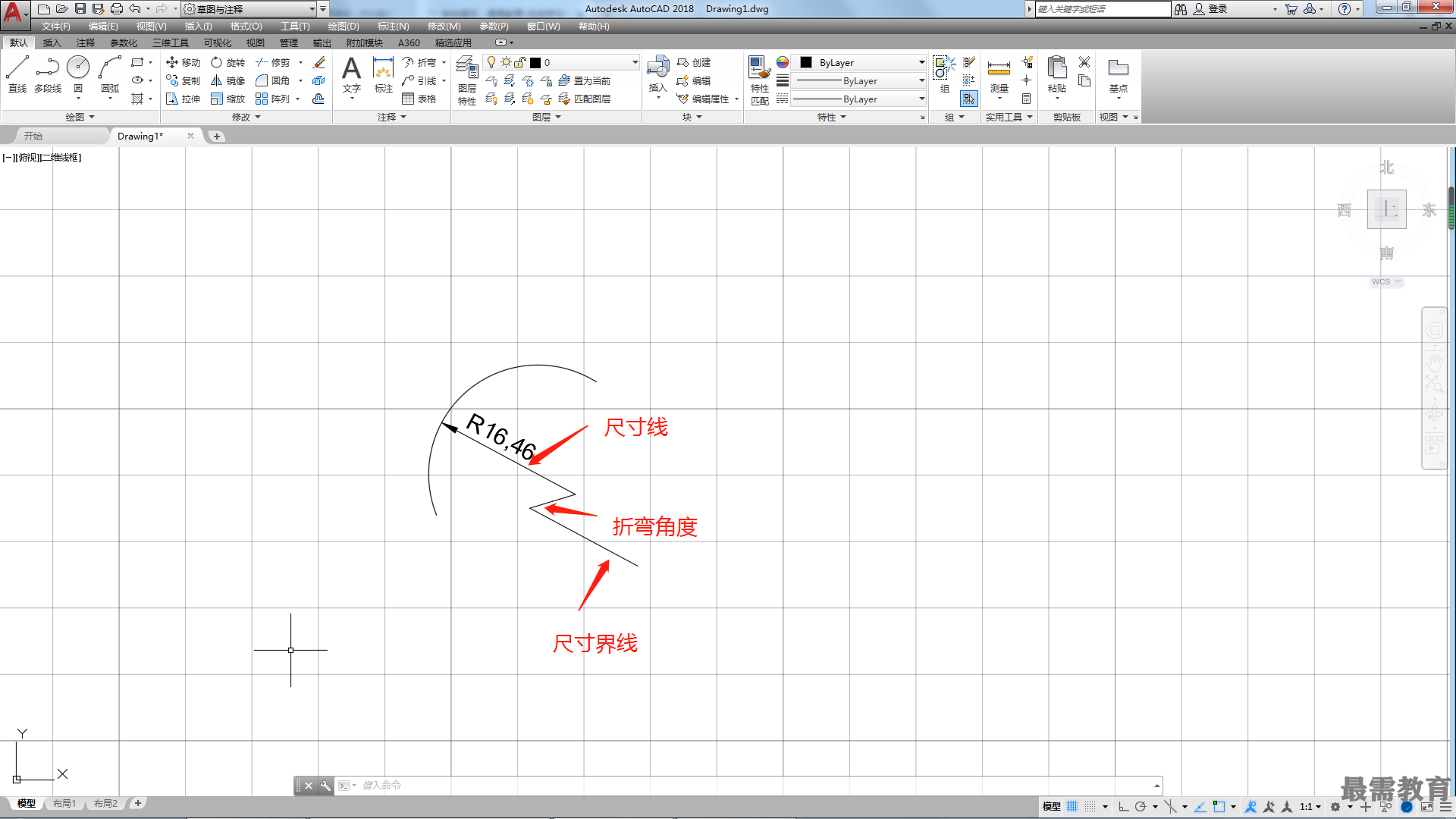

•半径折弯标注：用于控制半径标注折弯线的显示。半径折弯标注通常在圆或圆弧的中心点位于界面外部时创建。其中的“折弯角度”选项用于确定半径折弯标注中尺寸线与折弯线之间的角度，如图所示。

•线性折弯标注：用于控制线性标注折弯线的显示。当标注不能精确表示实际尺寸时，通常将折弯线添加到线性标注中，而一般情况下实际尺寸会比所需值小。在“折弯高度因子”文本框中可以设置两个折弯角的顶点之间的距离。
