AutoCAD 2018——设置尺寸线样式

“新建标注样式”对话框的“线”选项卡用于设置标注的尺寸线和尺寸界线的颜色、线型和线宽等。

"线”选项卡主要选项介绍

•尺寸线：用于设置尺寸线的基本样式。

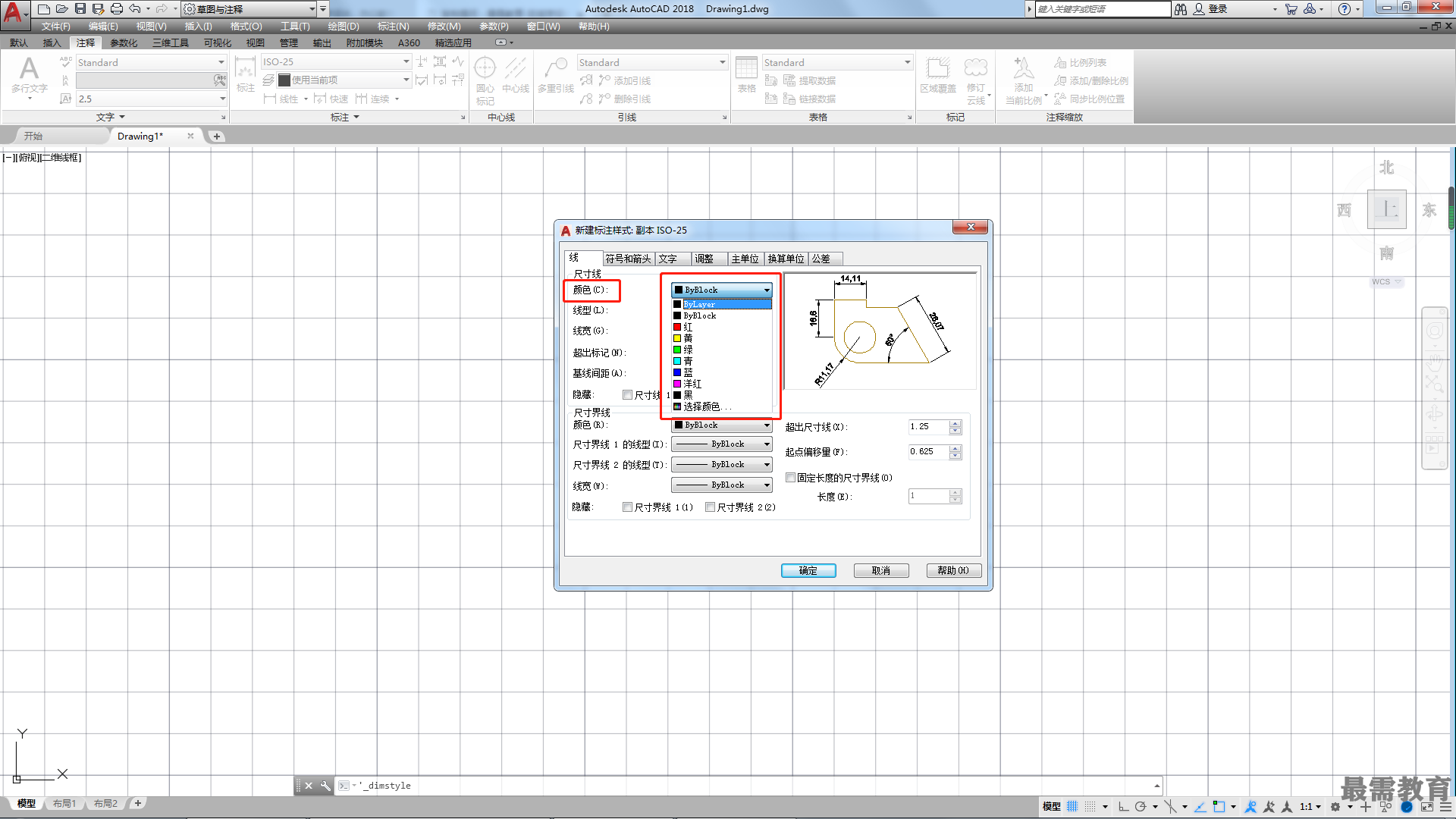

颜色：在颜色下拉列表中可以选择尺寸线的颜色，如图所示。

线型：在该下拉列表中，可以选择尺寸线的线型，如图所示。

线宽：在该下拉列表中，可以选择尺寸线的线宽。

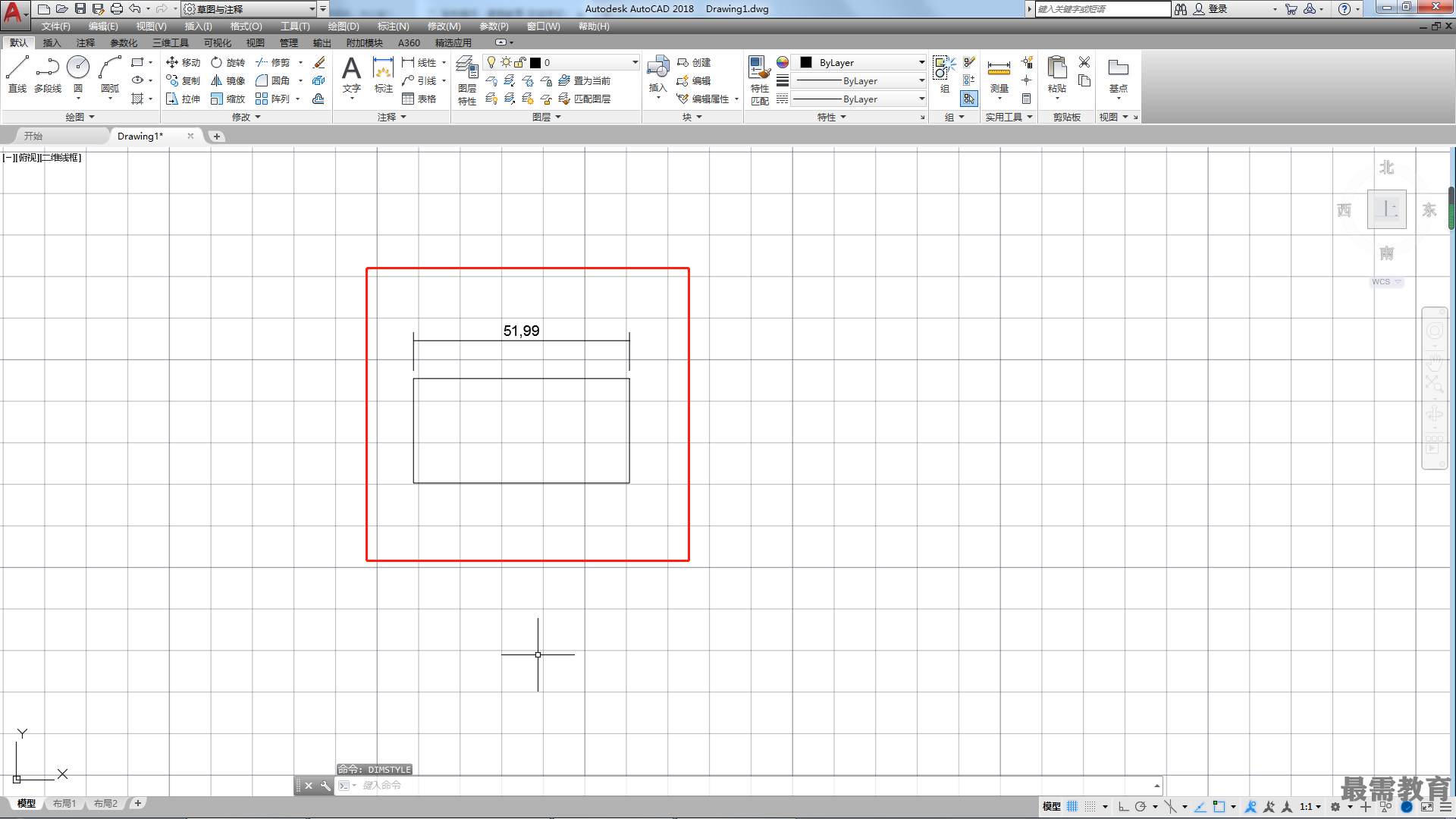

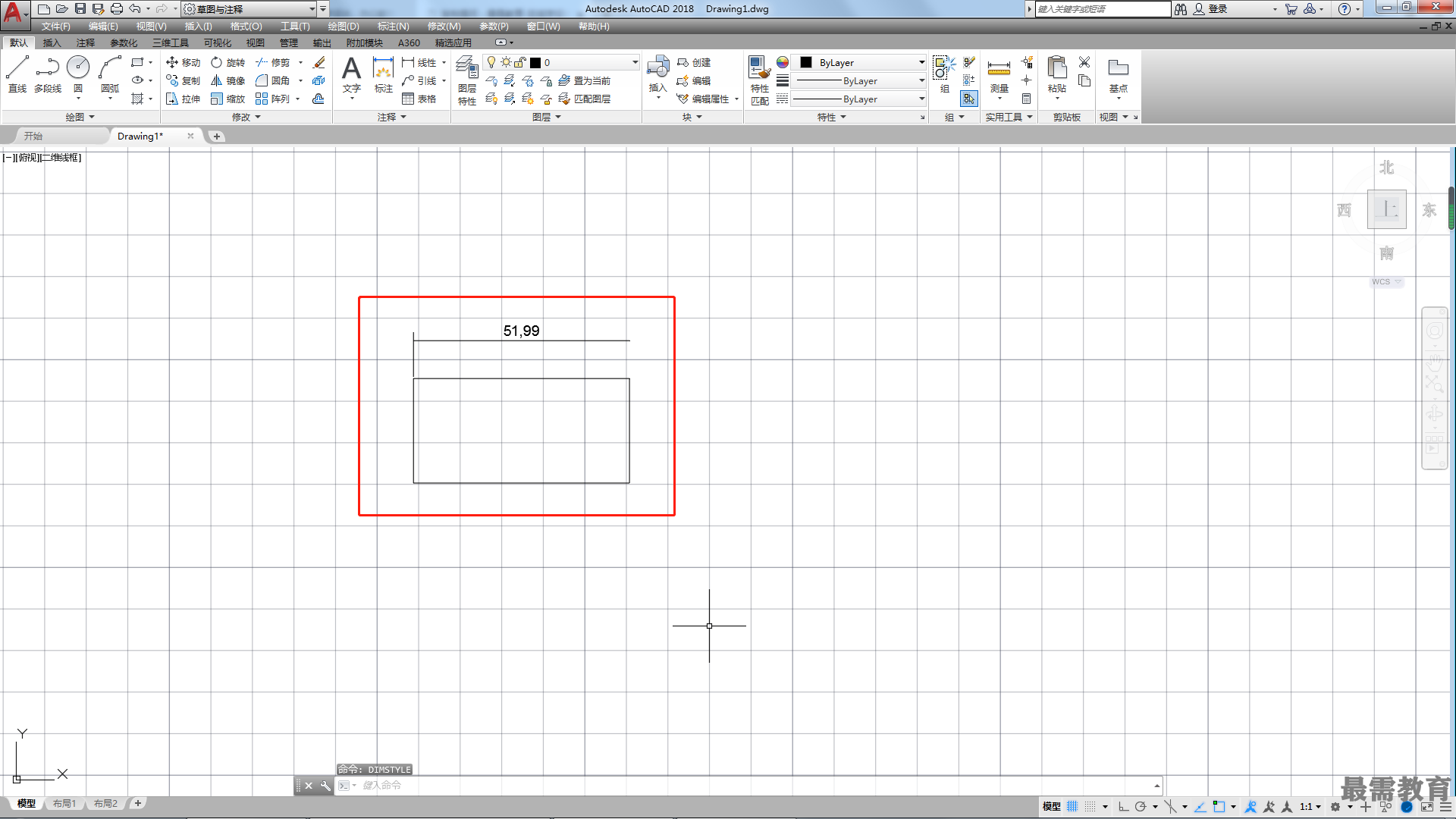

超出标记：当使用倾斜标记、建筑标记、积分标记或无箭头标记时，使用该文本框可以设置尺寸线超出尺寸界线的长度，如图所示的是没有超出标记的样式，如图所示的是超出标记长度为两个单位的样式。

基线间距：设置在进行基线标注时尺寸线的间距。

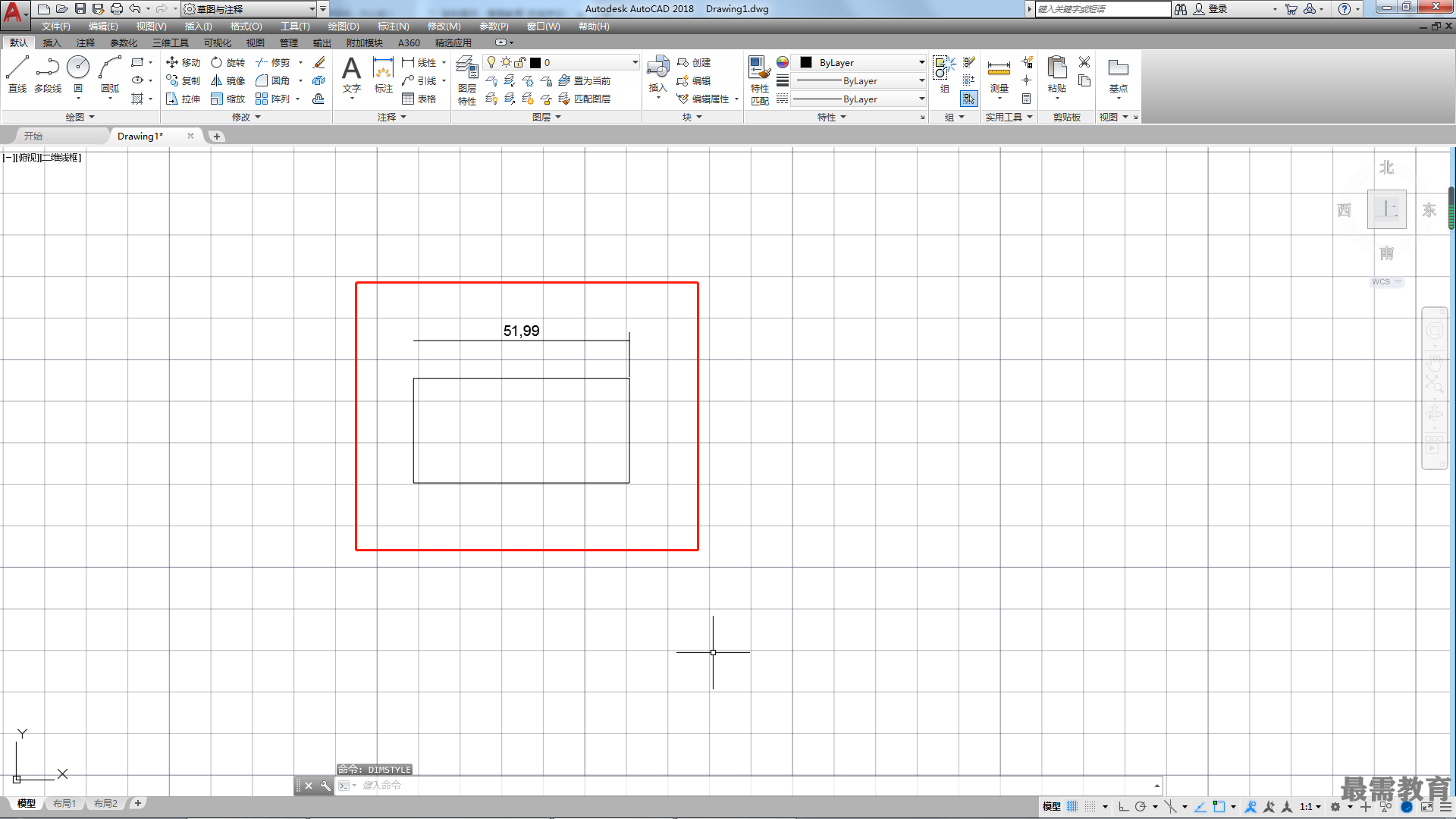

隐藏：用于控制第一条和第二条尺寸线的显示与隐藏状态。如图所示的是隐藏尺寸线1的情况，如图所示的是隐藏尺寸线2的情况。

•尺寸界线：用于设置尺寸界线的基本样式。

颜色：在该下拉列表中，可以选择尺寸界线的颜色；如果单击列表底部的“选择颜色”选项，将打开“选择颜色”对话框。

尺寸界线1的线型：在该下拉列表中，可以选择尺寸界线1的线型。

尺寸界线2的线型：在该下拉列表中，可以选择尺寸界线2的线型。

线宽：在该下拉列表中，可以选择尺寸界线的线宽。

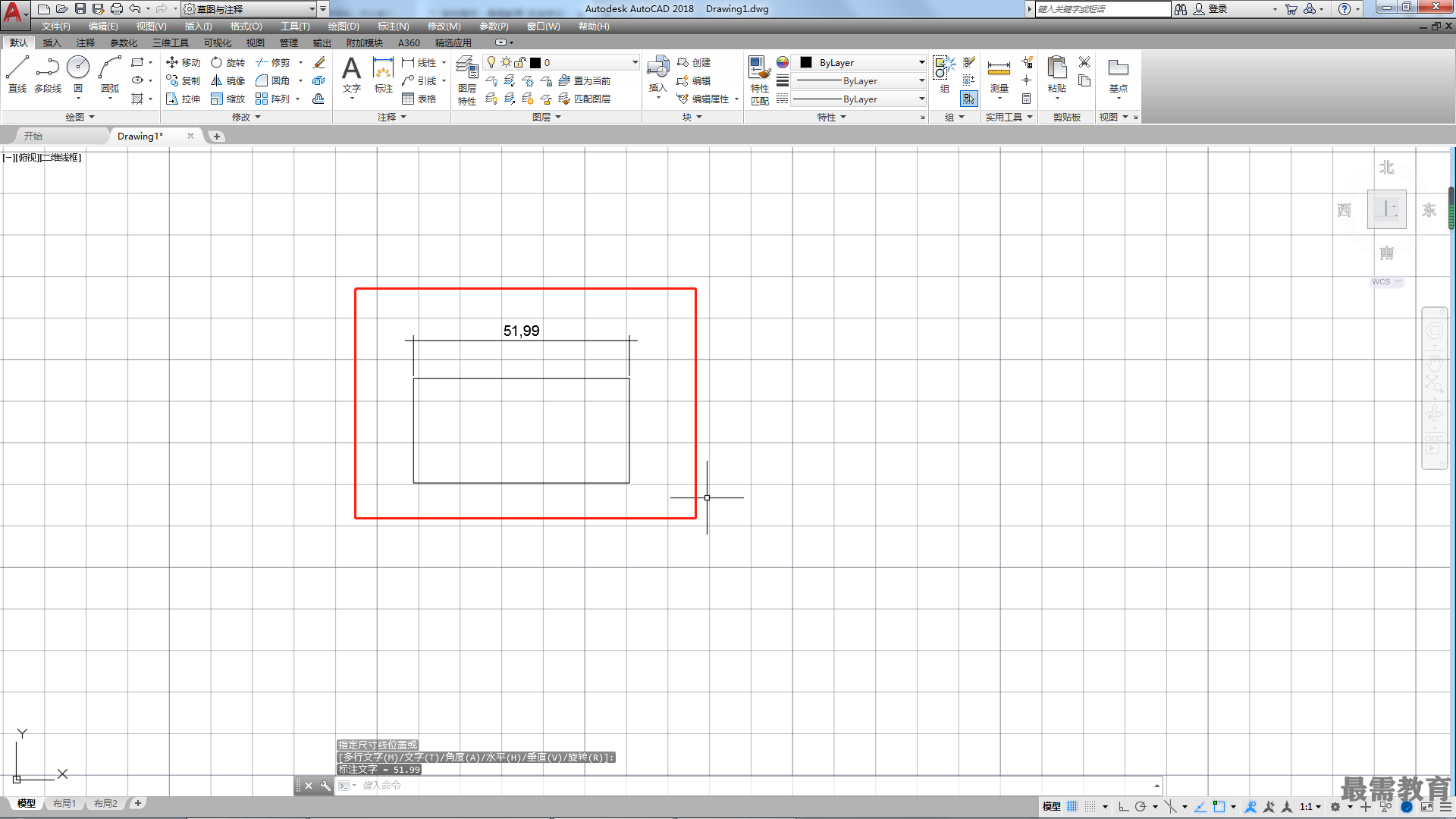

超出尺寸线：用于设置尺寸界线超出尺寸的长度。如图所示的是超出尺寸线长度为6个单位的情况，如图所示的是超出尺寸线长度为2个单位的情况。

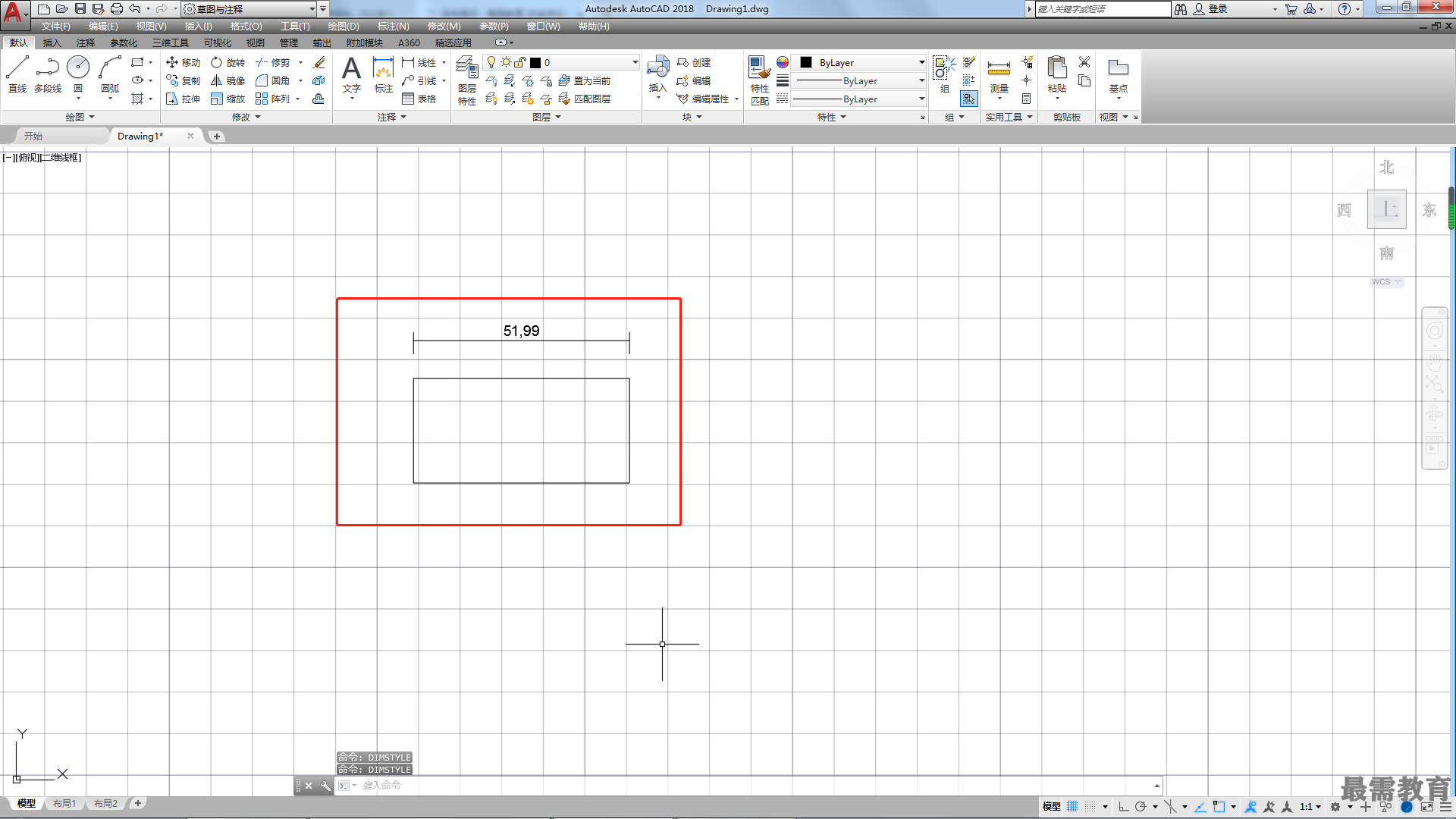

起点偏移量：设置标注点到尺寸界线起点的偏移距离。如图所示的是起点偏移量为2个单位，如图所示的是起点偏移量为6个单位。

固定长度的尺寸界线：选中该复选框后，可以在下方的“长度”文本框中设置尺寸界线的固定长度。

隐藏：用于控制第一条和第二条尺寸界线的显示与隐藏状态。如图所示的是隐藏尺寸界线1的情况，如图所示的是隐藏尺寸界线2的情况。
