AutoCAD 2018——编辑块属性

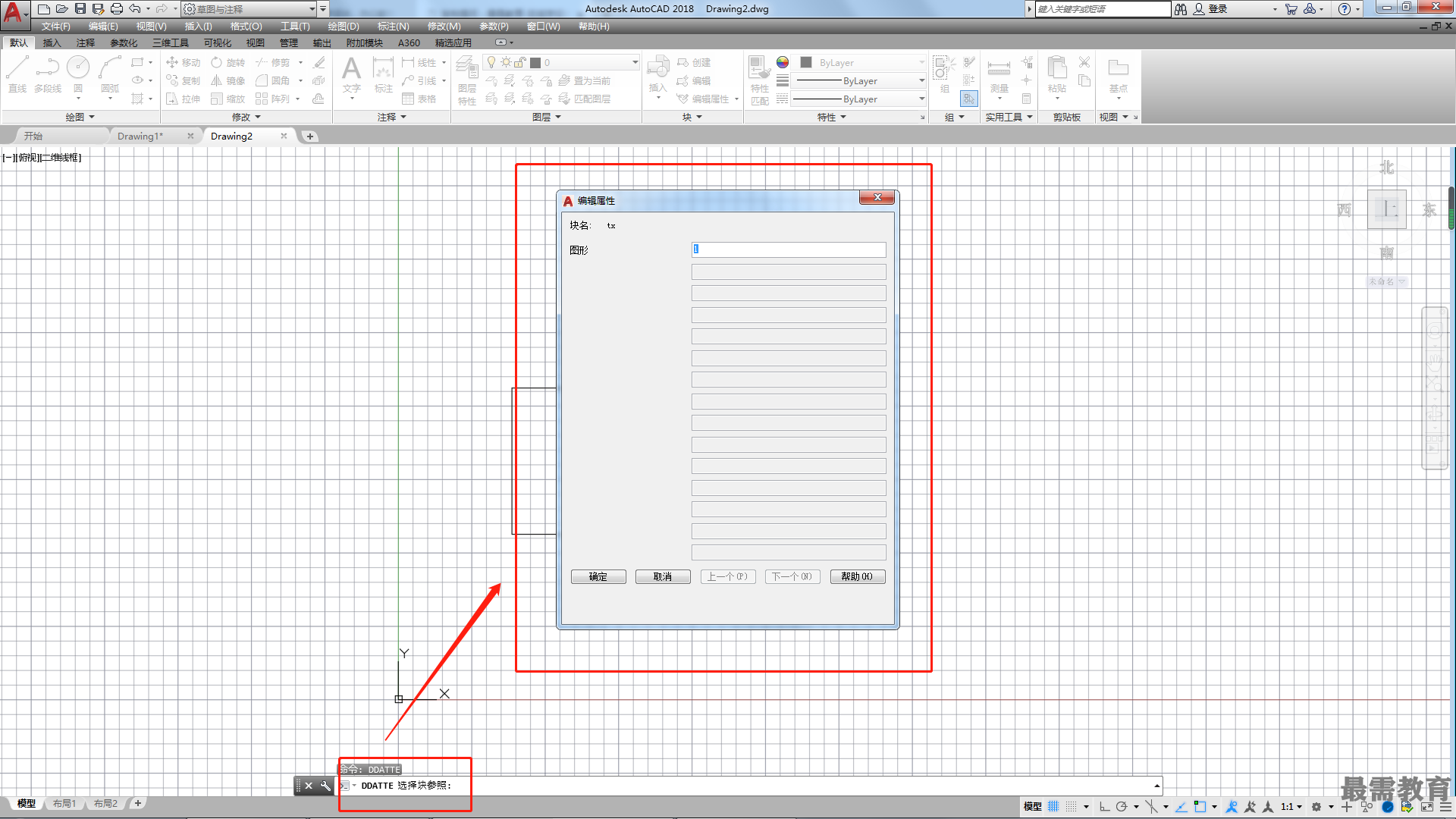

创建好带属性的块后，可以使用块属性的编辑功能对图块属性进行再编辑。在AutoCAD中，每个图块都有自己的属性，如颜色、线型、线宽和图层等特性。使用DDATTE或EATTEDIT命令，可以编辑块中的属性定义、修改属性值。输入“DDATTE”并确认，然后选择带属性的块对象，将打开“编辑属性”对话框，如图所示。

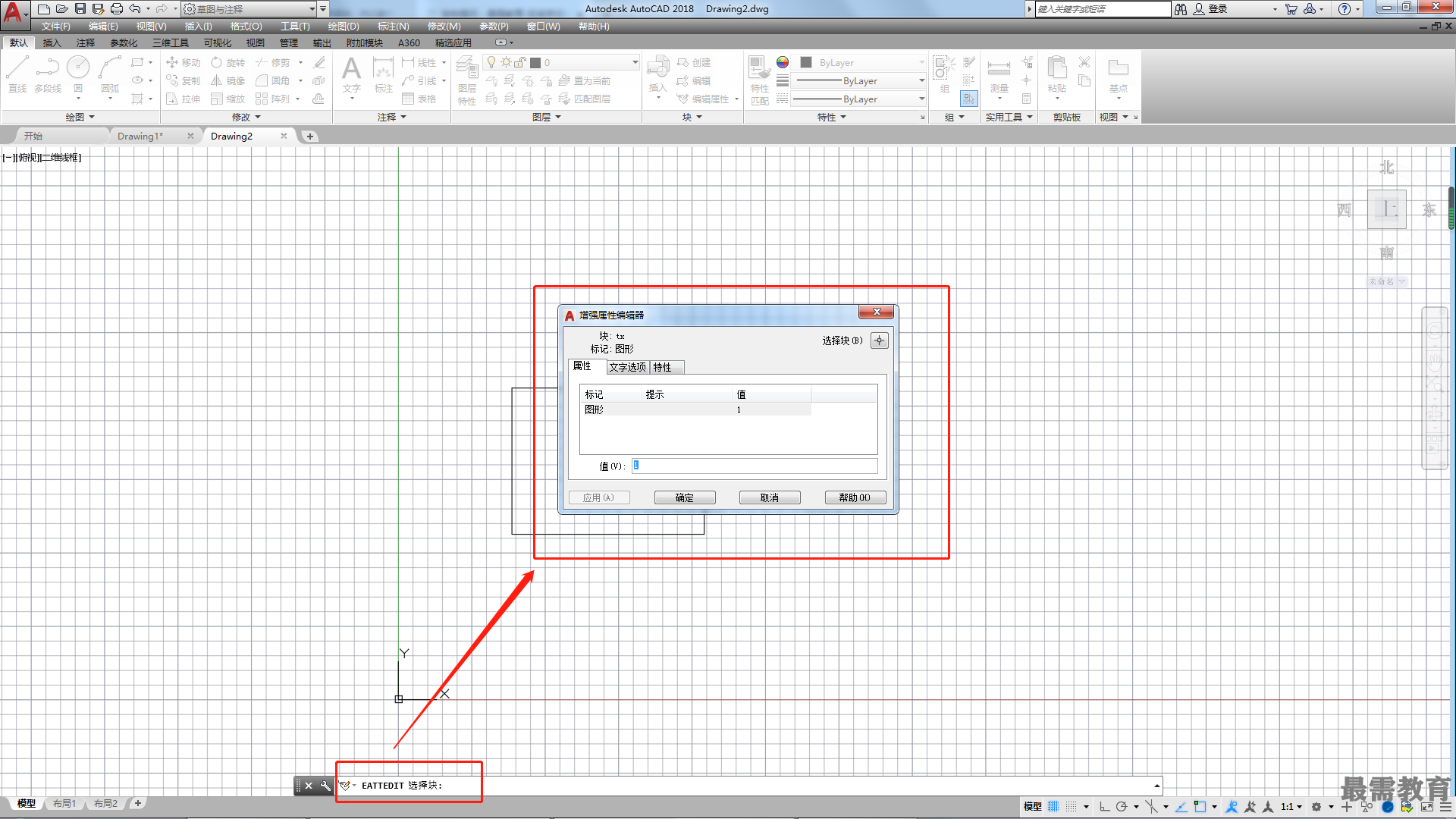

选择“修改>对象>属性>单个”菜单命令或者输入“EATTEDIT"命令并确认，系统将提示“选择块："。此时单击需要编辑属性值的图块，打开"增强属性编辑器”对话框，然后在"属性”选项卡中选择需要修改的属性项，在"值"文本框中可以输入新的属性值，如图所示。

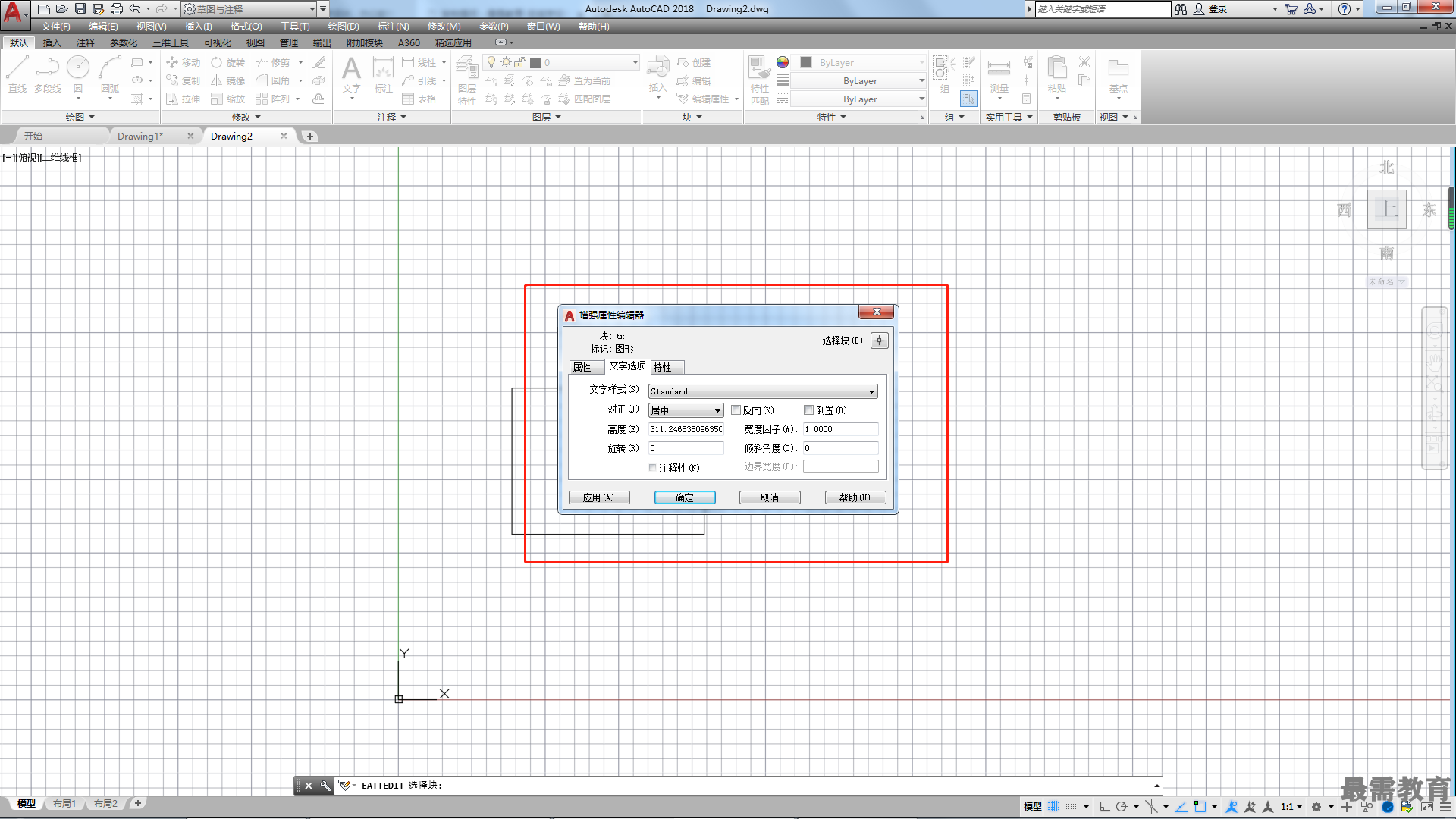

单击"文字选项”选项卡，在该选项卡中的"文字样式”下拉列表中可重新选择文本样式，如图所示。

“文字选项”选项卡主要选项介绍

•对正：该下拉列表用于设置文本的对齐方式。

•高度：该文本框用于设置文本的高度。

•旋转：该文本框用于设置文本的旋转角度。

•宽度因子：该文本框用于设置文本的比例因子。

•倾斜角度：该文本框用于设置文本的倾斜状态。

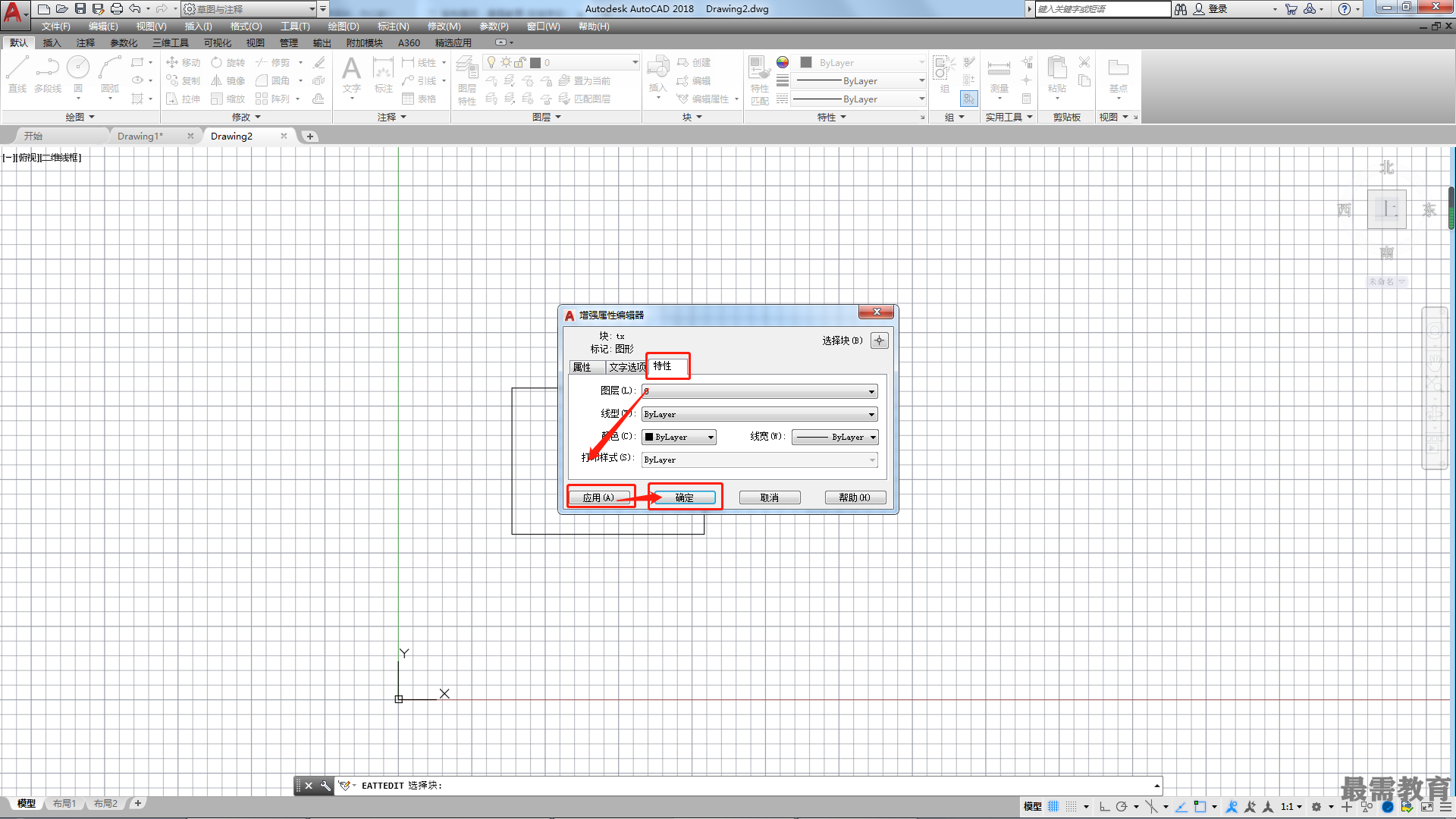

单击"特性”选项卡，可以进行特性设置，完成后单击“应用”按钮，然后单击"确定”按钮关闭对话框，即可完成属性的编辑，如图所示。
