AutoCAD 2018——定义块属性

执行定义块属性的命令有以下3种方法。

第1种：选择"绘图>块>定义属性”菜单命令。

第2种：输入“ATTDEF”并确认。

第3种：单击"块"面板中的“定义属性” 按钮。

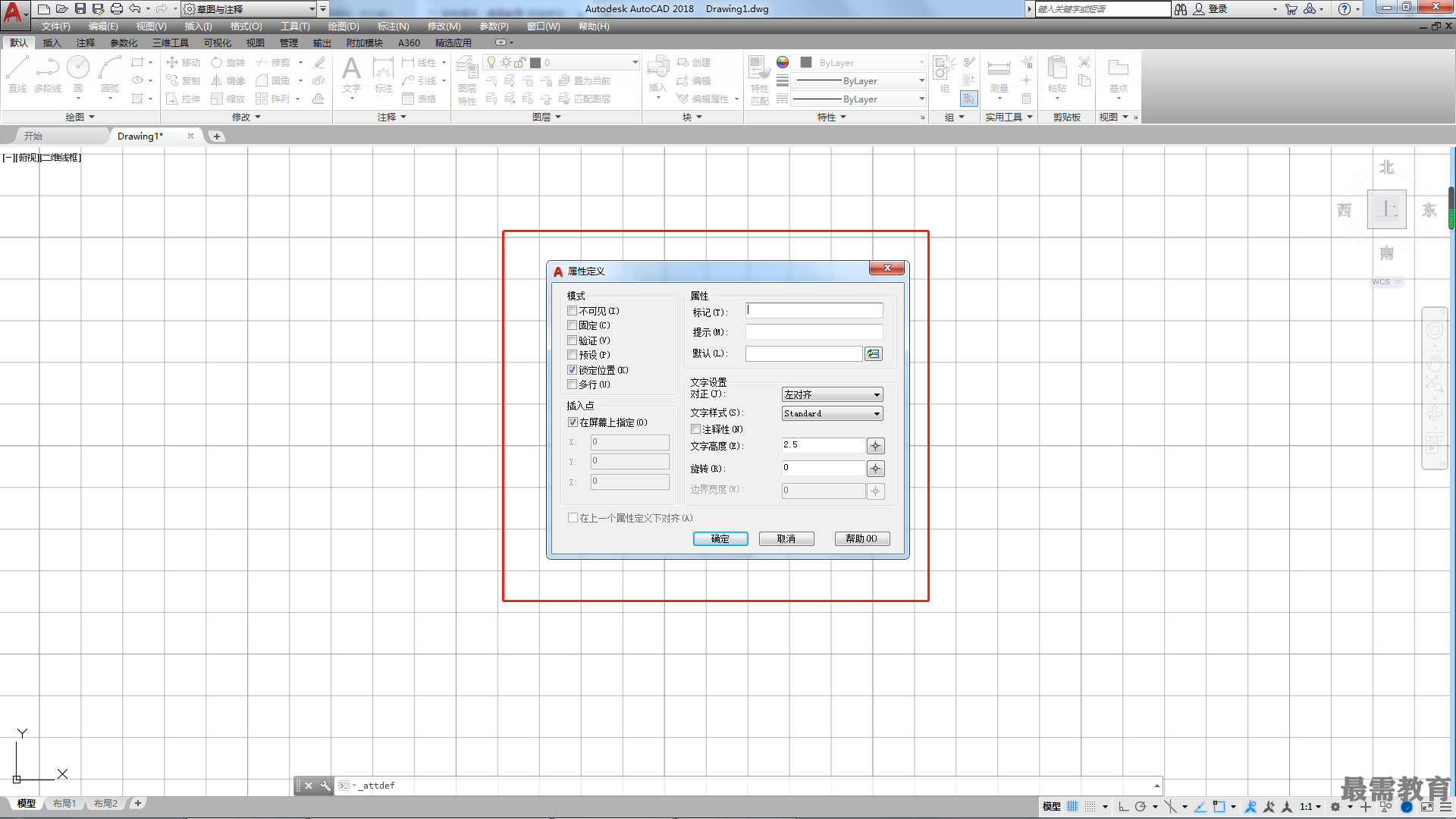

执行以上操作后，将打开“属性定义”对话框，在该对话框中可定义块属性，其中包括模式、属性、插入点和文字设置四大区域，如图所示。

•不可见：选中该复选框后，属性将不在屏幕上显示。

•固定：选中该复选框，则属性值被设置为常量。

•验证：在插入带属性的块时，系统将提醒核对输入的属性值是否正确。

•预设：预设置属性值，将指定的属性默认值作为预设值，在以后的带属性的块插入过程中，不再提示用户输入属性值。

•标记：可以输入所定义属性的标志。

•提示：在该文本框中输入插入带属性的块时要提示的内容。

•默认：可以输入块厲性的默认值。

•对正：在该下拉列表中设置文本的对齐方式。

•文字样式：在该下拉列表中选择块文本的样式。

•文字高度：单击右侧的按钮，在绘图区中指定文本的高度,也可以在文本框中输入高度值。

•旋转：单击右侧的按钮，在绘图区中指定文本的旋转角度，也可以在文本框中输入旋转角度值。

• X、Y、Z:确定属性在块中的位置。

定义属性是在没有生成块之前进行的，其属性标记只是文本，可用编辑文本的所有命令对其进行修改和编辑。当一个图形符号具有多个属性时，可重复执行定义属性命令，当命令提示“指定起点:”时，直接按空格键，将增加的属性标记放在已存在的标签下方。
