AutoCAD 2018——定距等分插入块

执行MEASURE命令可在图形上等距地插入点或图块。可以定距等分的对象包括圆弧、圆、椭圆、椭圆弧、多段线和样条曲线等。使用MEASURE命令等分图形时插入的图块为一个整体，可对它进行整体编辑，修改被等分的实体不会影响插入的图块。

执行MEASURE命令有如下两种方法。

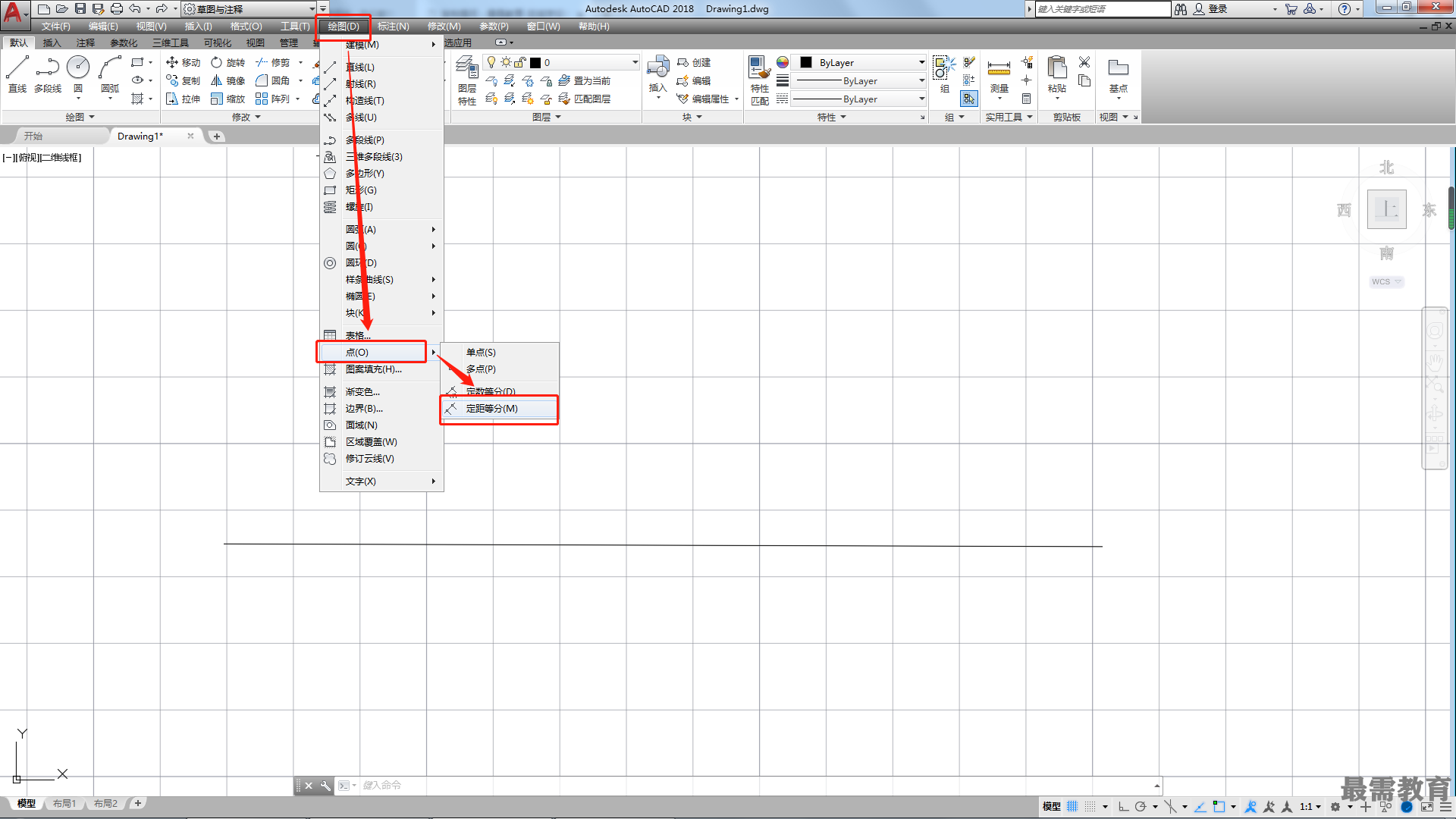

第1种：选择“绘图>点>定距等分”菜单命令。

第2种：输入"MEASURE”（ME)并确认。

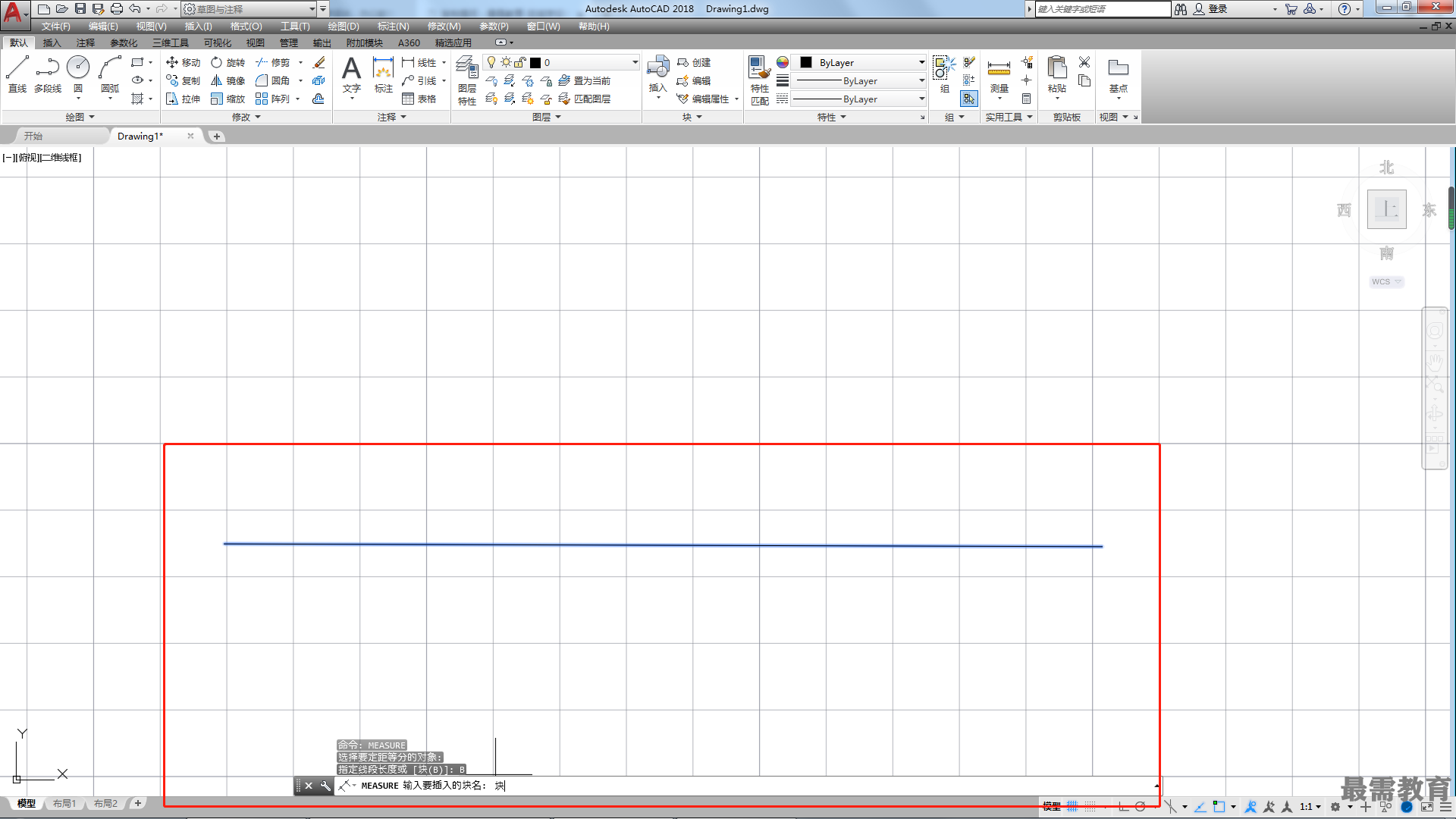

执行MEASURE命令后，系统将提示“选择要定距等分的对象:”，当选择要等分的实体后，系统将提示“指定线段长度或[块(B)]:”，可以输入等分长度，若输入“B”，指定将图块插入等分点，系统将提示“是否对齐块和对象？[是(Y)/否(N)]<Y>:”，该提示用于确定是否将插入的图块旋转到与被等分实体对齐。
