AutoCAD 2018——阵列插入块

使用“MINSERT”（阵列块）命令可以将图块以矩形阵列复制方式插入当前图形，并将插入的矩形阵列视为一个实体。在建筑设计中常用此命令插入室内柱子、灯具和窗户等对象。

执行MINSERT命令后，输入要插入的块的名称，系统将提示："指定插入点或[基点(B)/ 比例(S)/X/Y/Z/旋转(R)]”。其中“比例(S)”选项用于设置x轴、y轴和z轴方向的图块缩放比例因子，选择该项后，系统提示及其含义如下。

•指定XYZ轴的比例因子：输入x轴、y轴和z轴方向的图块缩放比例因子。

•指定插入点：指定以阵列方式插入图块的插入点。

•指定旋转角度：指定插入的图块的旋转角度，控制每个图块的插入方向，同时也控制矩形阵列的旋转方向。

•输入行数:指定矩形阵列的行数。

•输入列数:指定矩形阵列的列数。

如果输入的行数大于1,系统将提示“输入行间距或指定单位单元，在该提示出现后可以输入矩形阵列的行间距；输入的列数大于1时，系统将提示“指定列间距:”，在该提示出现后可以输入矩形阵列的列间距。

例如，使用MINSERT命令阵列插入前面创建的图块时，其命令行中的提示及操作如下。

命令：MINSERT

//启动MINSERT命令

输入块名或[?]<块>:块

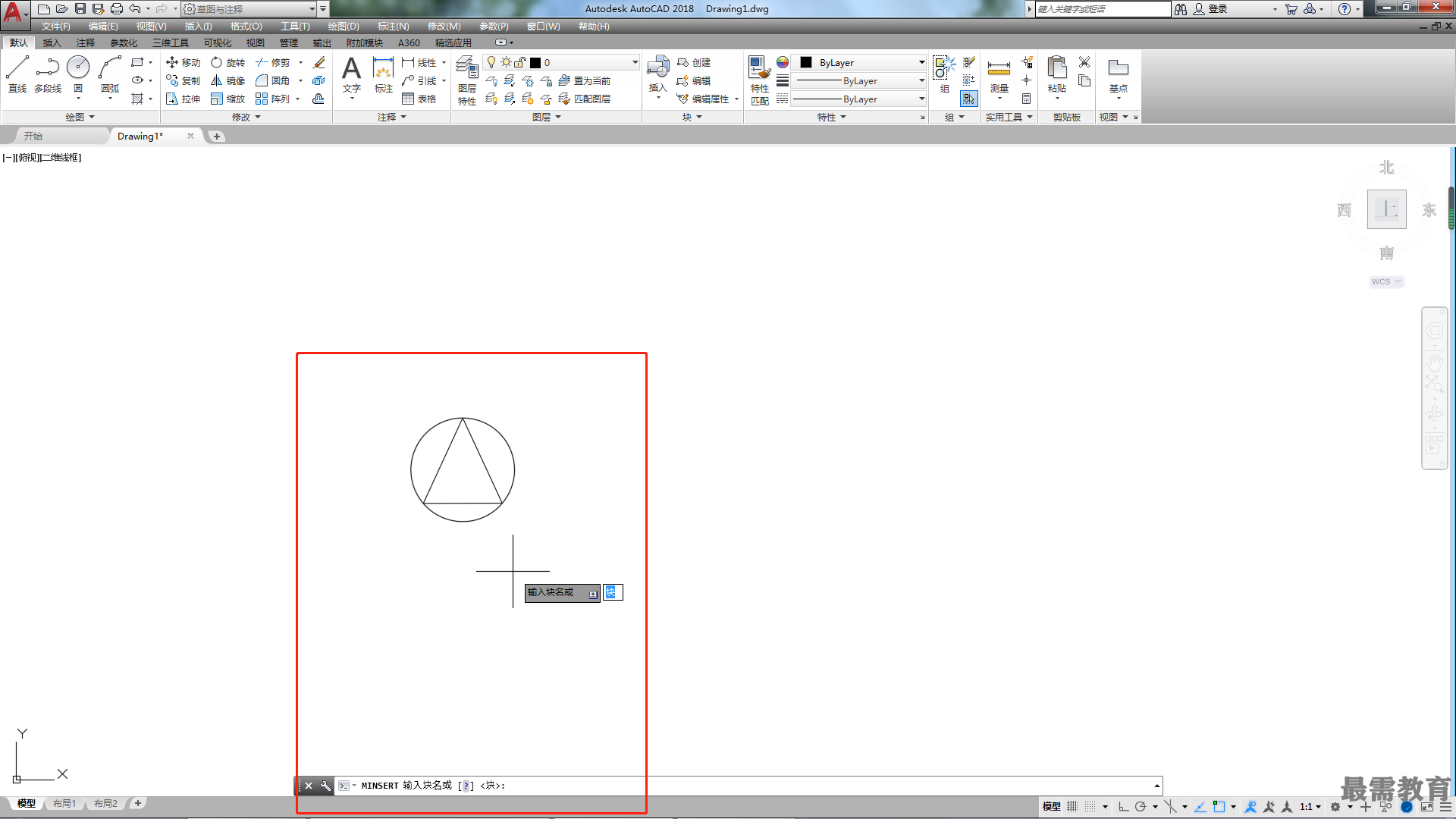

//指定要插入的块的名称并确认，如图所示

指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:

//指定点作为图块的插入点

输入X比例因子，指定对角点，或[角点(C)/xyz(XYZ)]<1>：1

//输入x轴方向上的缩放比例因子并确认

输入Y比例因子或<使用X比例因子>:

//直接确认设置y轴方向上的缩放比例因子与x轴方向上的相同

指定旋转角度 <0>:

//直接确认指定旋转角度为0°

输入行数<1>:3

//设罝阵列的行数为3

输入列数<1>:4

//设置阵列的列数为4

输入行间距或指定单位单元:15

//指定阵列的行间距

指定列间距:10

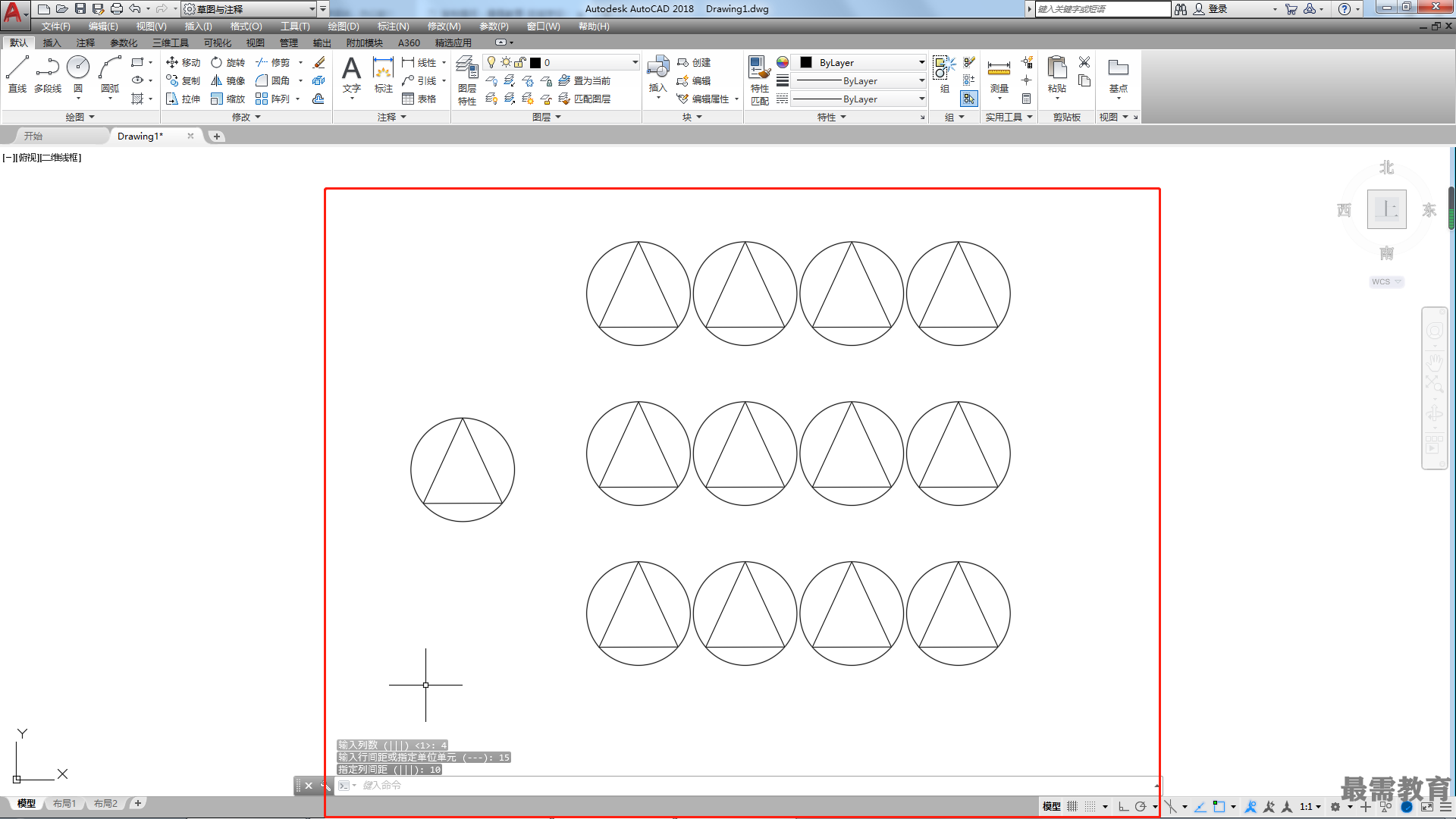

//指定阵列的列间距，阵列图块后的效果如图所示
