AutoCAD 2018——修订云线

执行"修订云线”命令有如下3种方法。

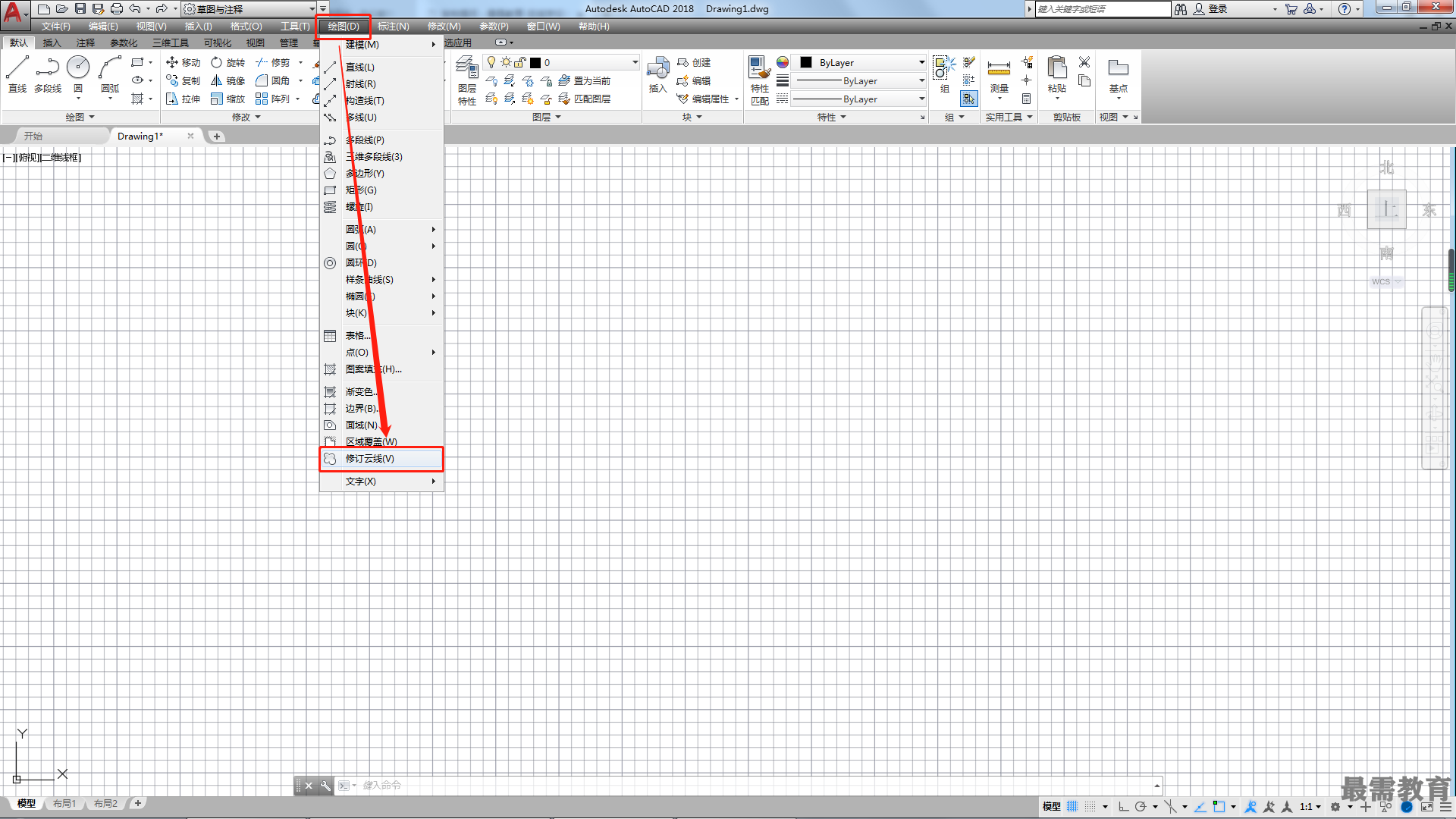

第1种：选择“绘图>修订云线”命令。

第2种：输入“REVCLOUD"命令并确认。

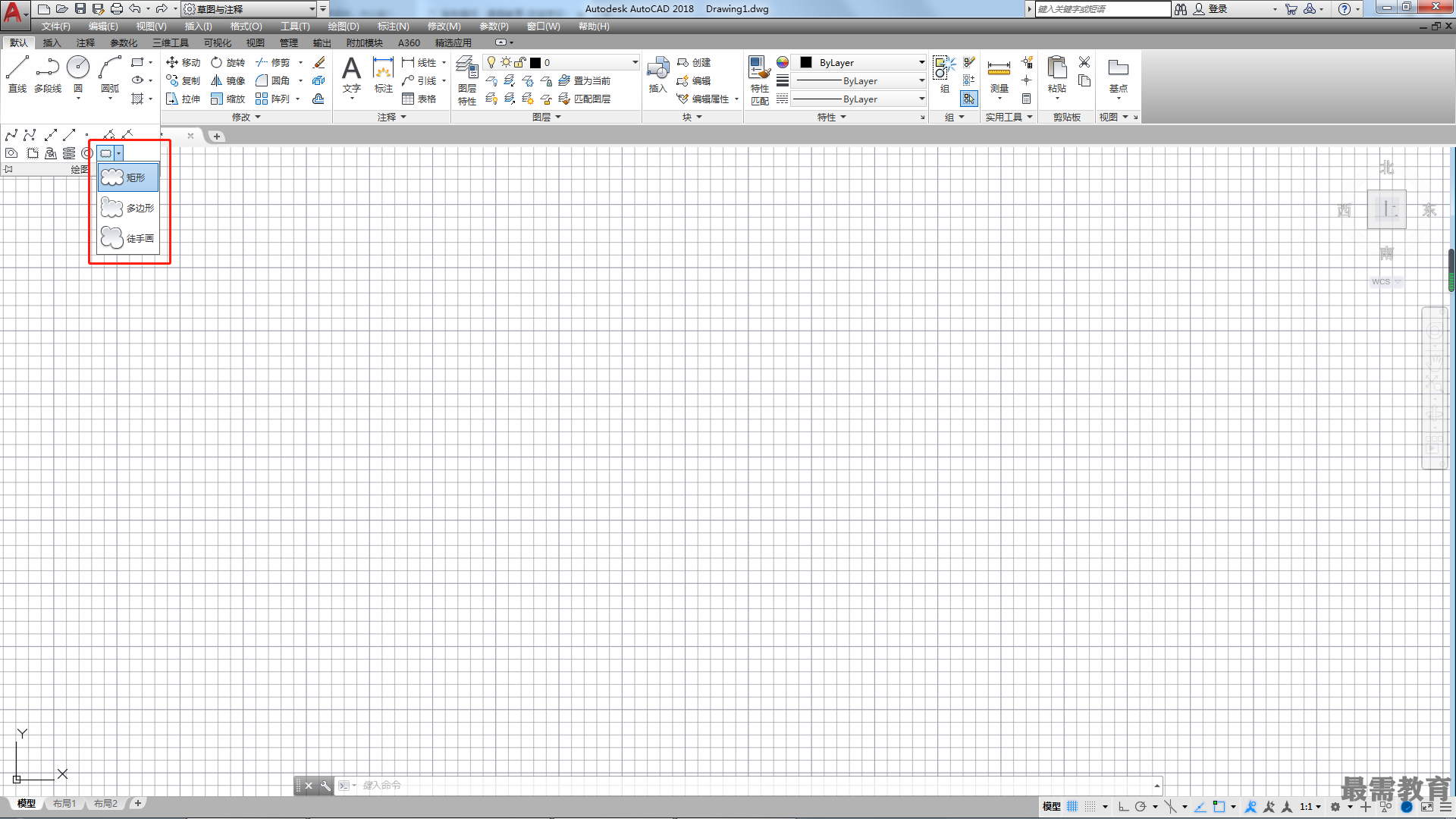

第3种：单击“绘图"面板中的“矩形修订云线”按钮右侧的下拉按钮，然后单击下拉列表中的选项,如图所示。

执行REVCLOUD命令，系统将提示“指定第一个点或[弧长(A)/对象(O)/矩形(R)/多边形(P)/徒手画(F)/样式(S)/修改(M)]<对象>:”。

命令主要选项介绍

•弧长（A):用于设置修订云线中圆弧的最大长度和最小长度。

•对象（O):用于将闭合对象（圆、椭圆、闭合的多段线或样条曲线）转换为修订云线。

•矩形（R):使用矩形形状绘制云线。

•多边形（P):使用多边形形状绘制云线。

•徒手画（F):使用手绘方式绘制云线。

•样式（S):设置绘制云线的方式为普通样式或手绘样式。

•修改（M):用于对已有云线进行修改。
