AutoCAD 2018——编辑样条曲线

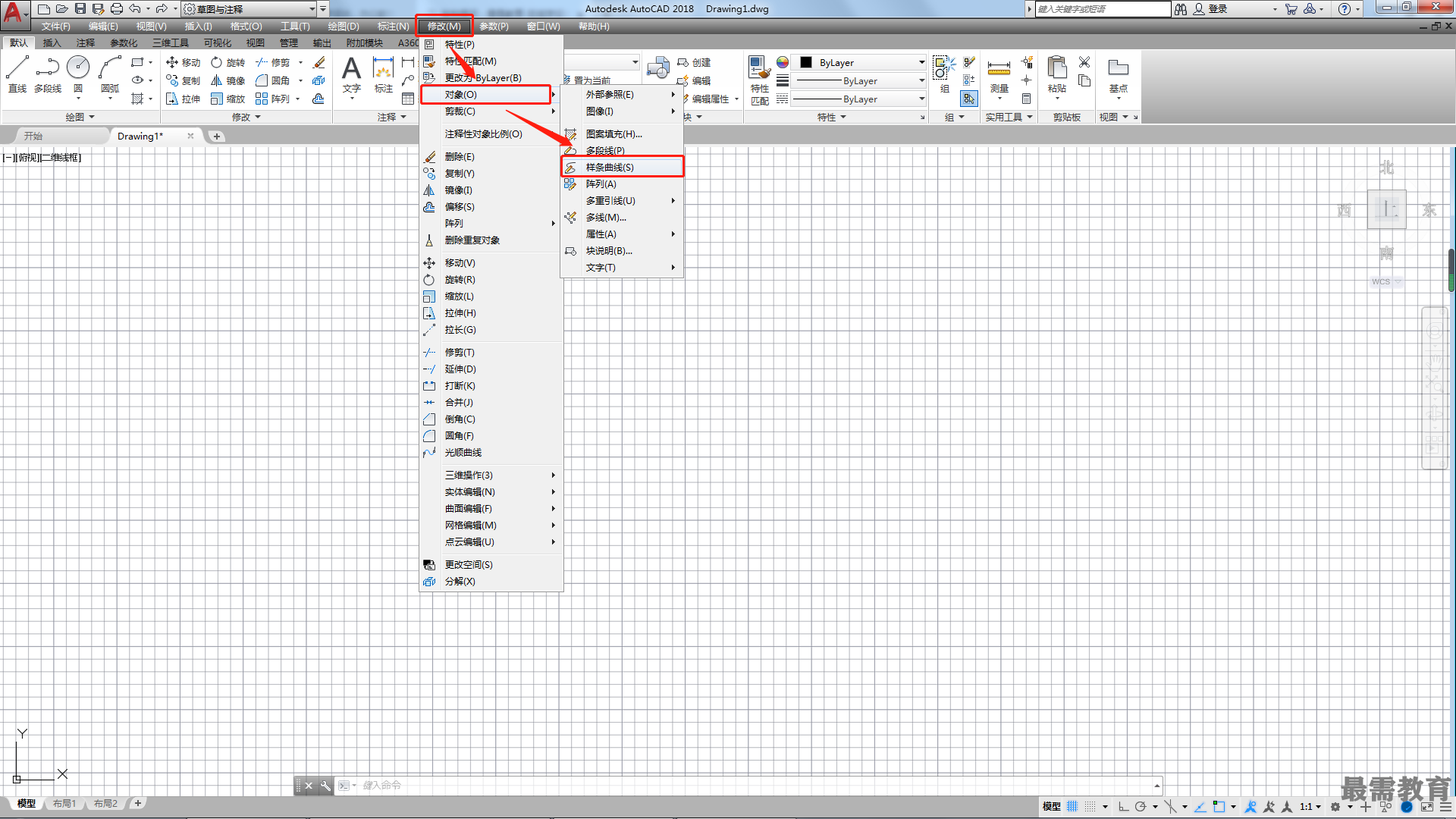

选择“修改>对象>样条曲线”菜单命令或者输入“SPLINEDIT”命令并确认，可以对绘制的样条曲线进行编辑，如编辑定义样条曲线的拟合点数据、移动拟合点，以及将开放的样条曲线修改为闭合的等。

执行SPLINEDIT命令，选择要编辑的样条曲线后，系统将提示"输入选项[闭合(C)/合并(J)/拟合数据(F)/编辑顶点(E)/转换为多段线(P)/反转(R)/放弃(U)/退出(X)]<退出>:”。

命令主要选项介绍

•闭合（C):如果选择开放的样条曲线，则闭合该样条曲线，使其在端点处切向连续（平滑）。如果选择闭合的样条曲线，则开放该样条曲线。

•合并（J):将多条样条曲线合并为一条样条曲线。

•拟合数据（F):用于编辑定义样条曲线的拟合点数据。

•编辑顶点(M):用于移动样条曲线的控制顶点并且清理拟合点。

•转换为多段线(P):将样条曲线转换为多段线。

•反转(E):用于反转样条曲线的方向，使起点和终点互换。

•放弃(L):用于放弃上一次操作。

例如，要编辑样条曲线的顶点，可以进行以下操作。

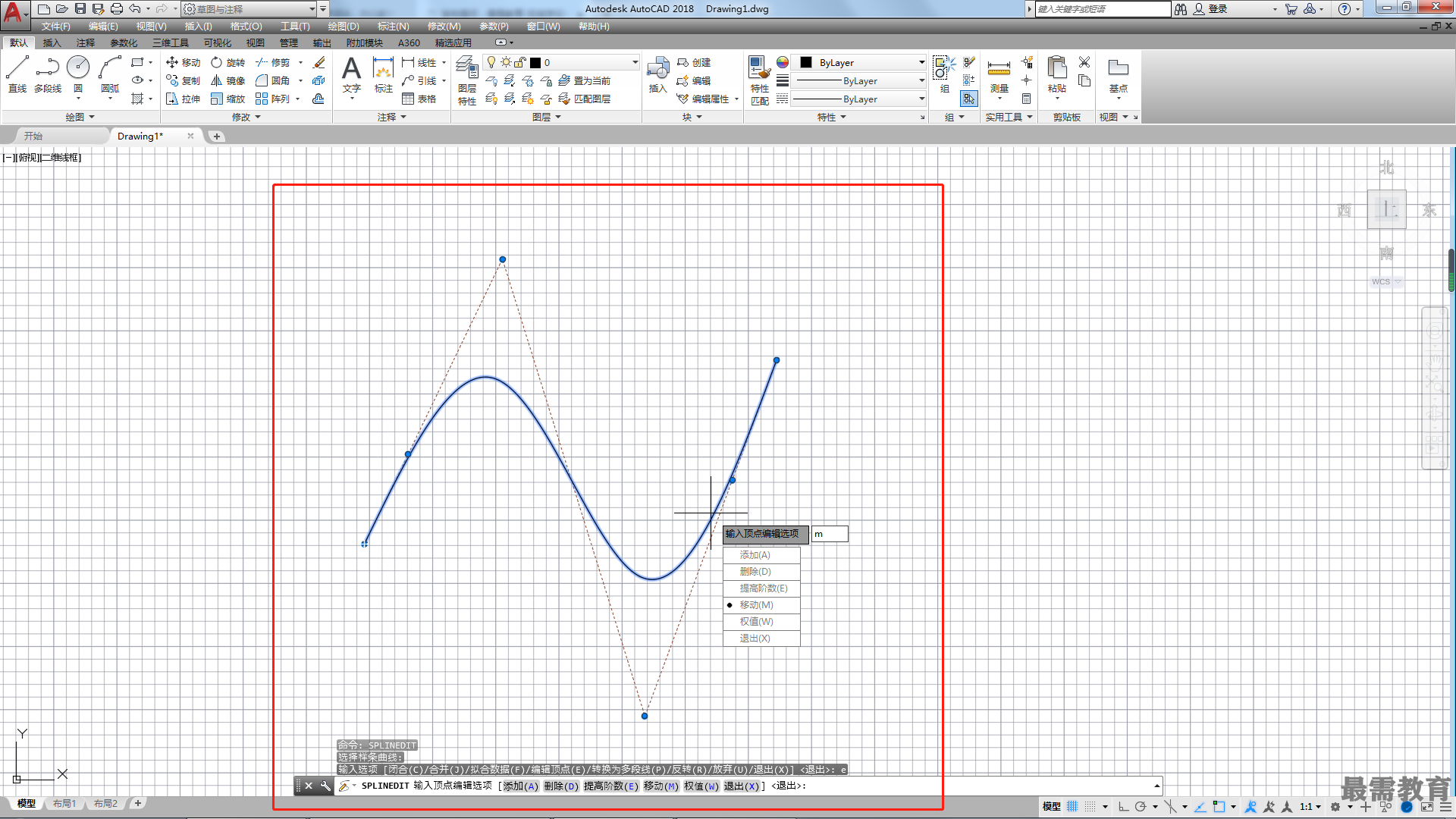

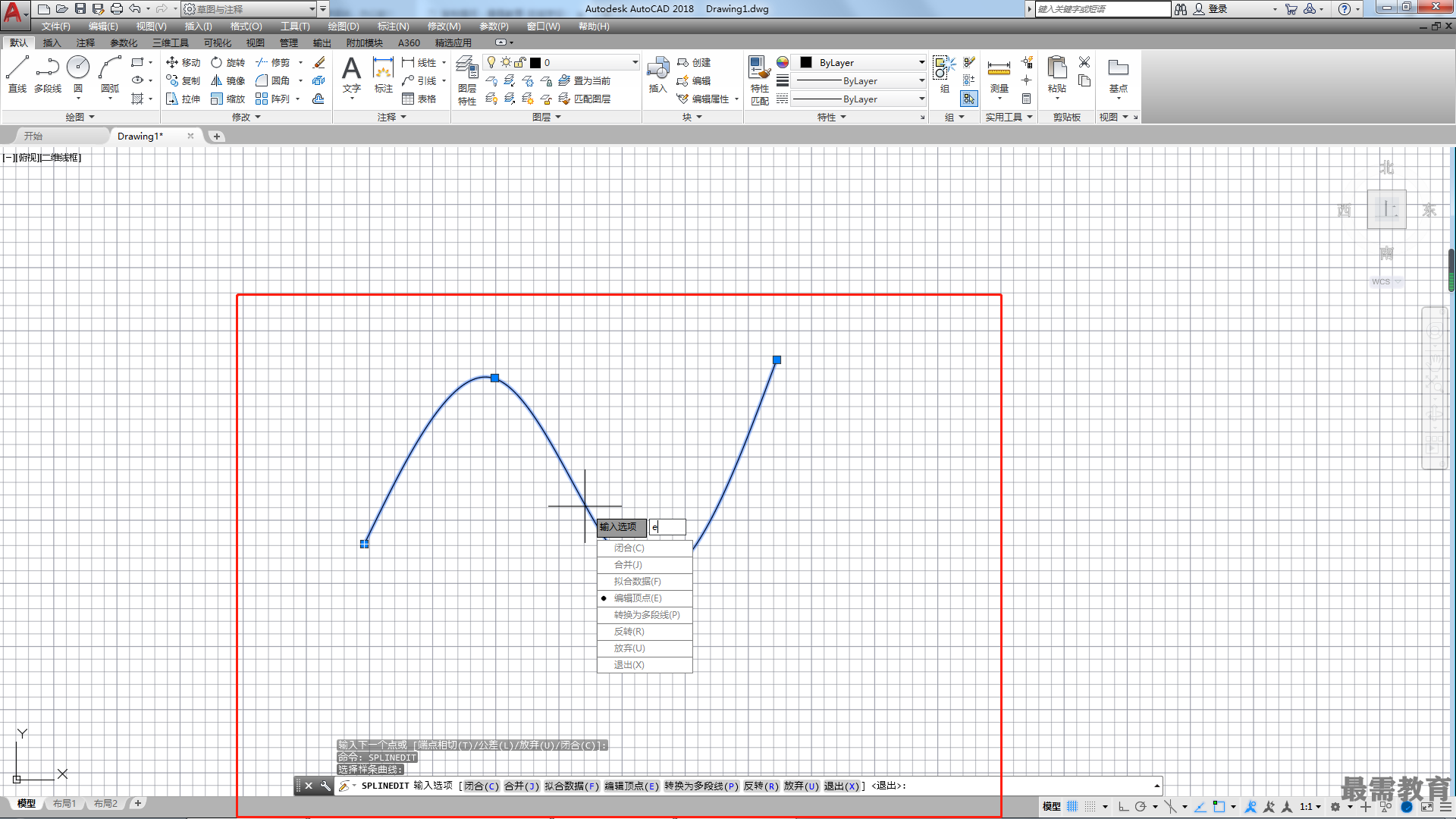

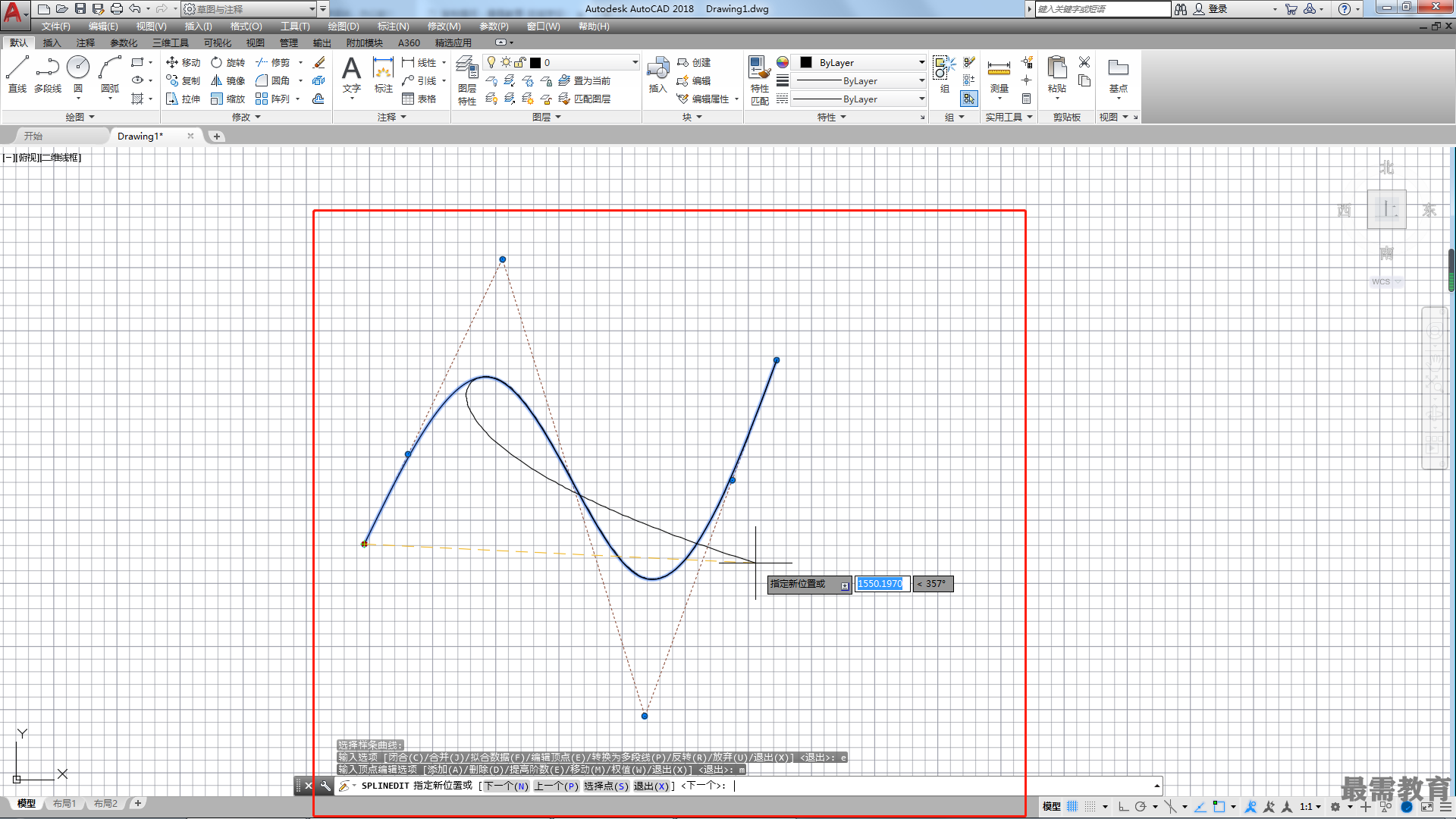

1）执行SPLINEDIT命令，选择绘制的曲线，在弹出的菜单中选择“编辑顶点（E)”选项，如图所示。在弹出的菜单中选择“移动（M) ”选 项，如图所示。然后拖动曲线的端点，如图所示。

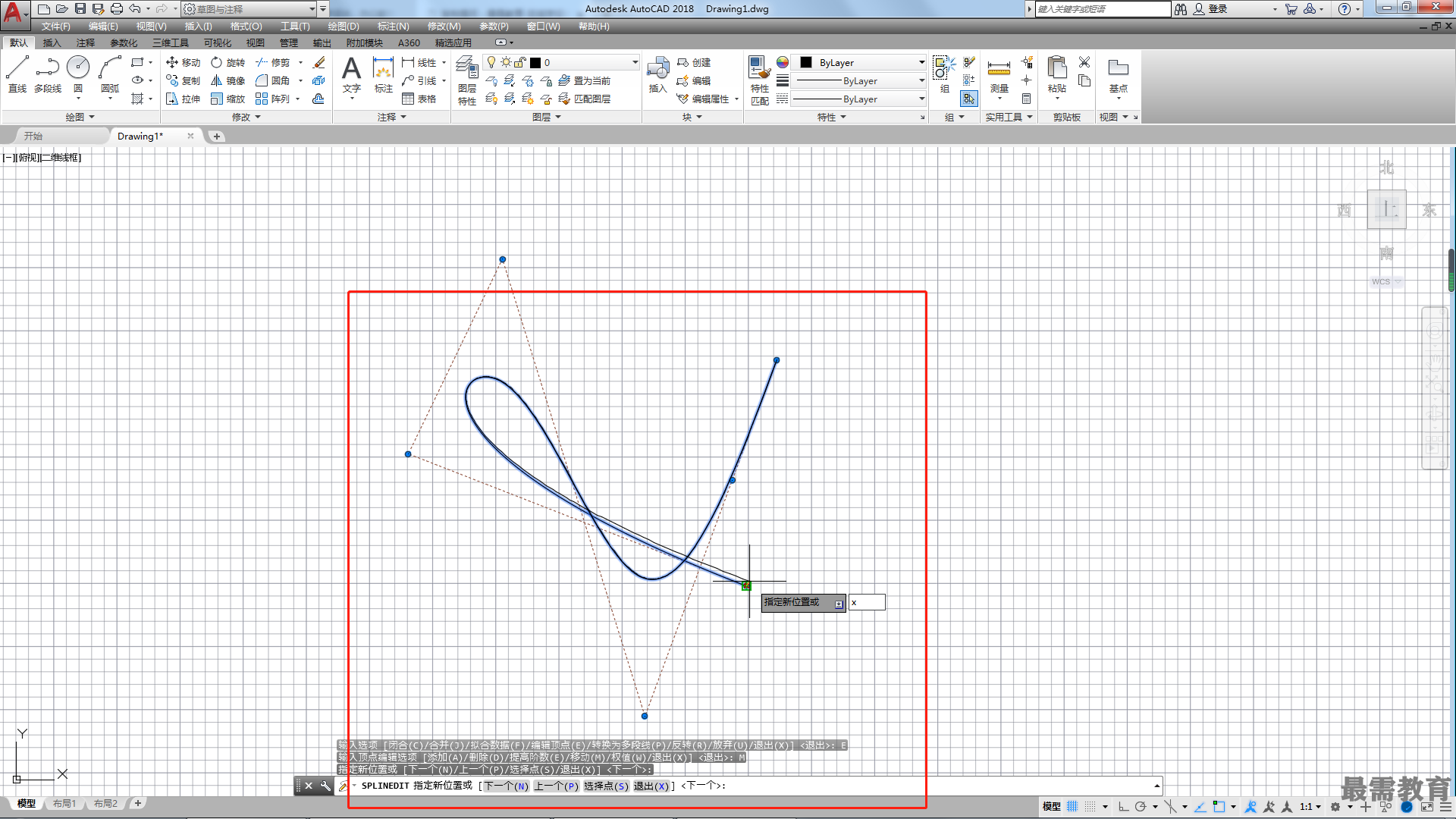

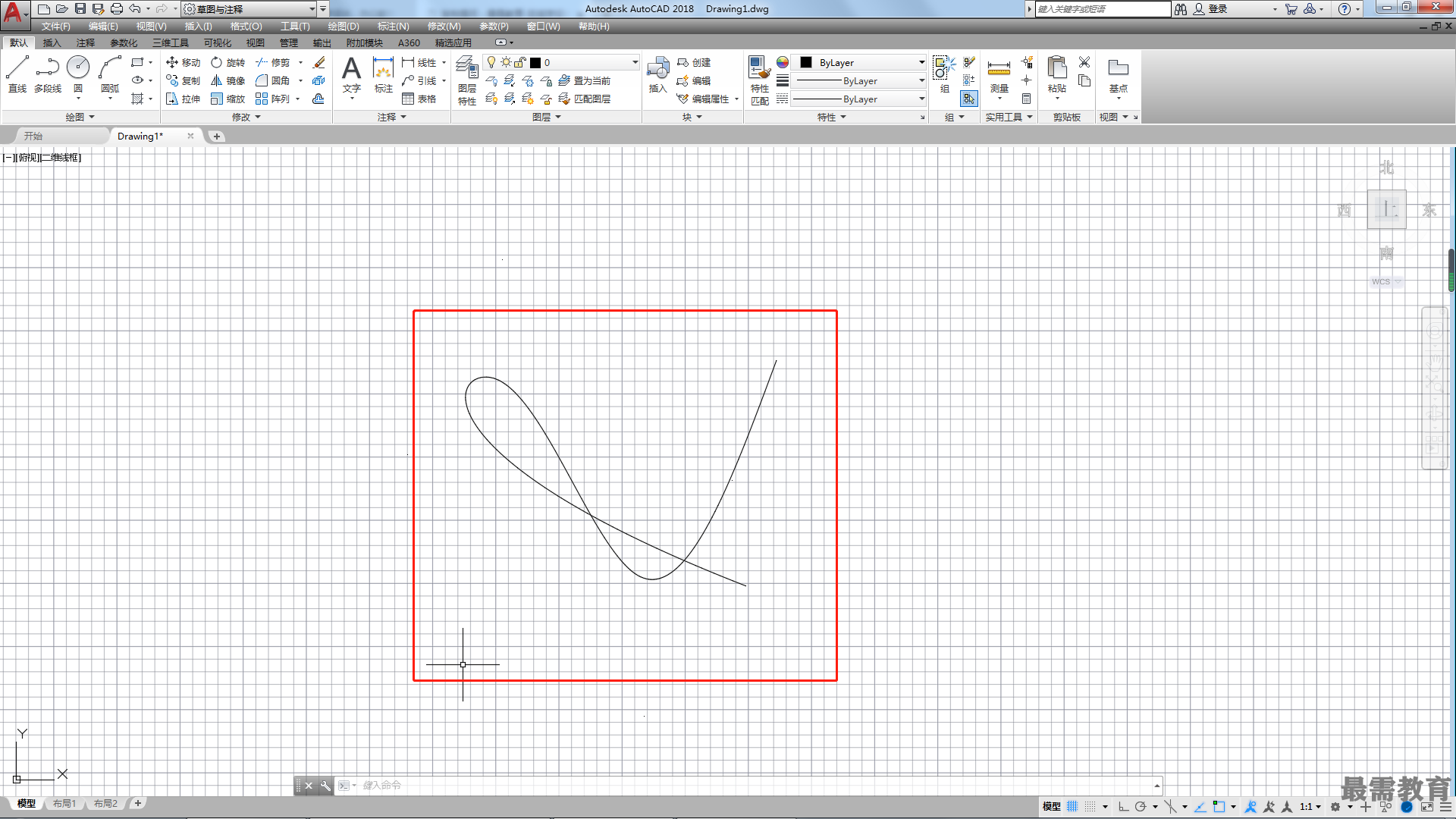

2）当系统提示“指定新位置或[下一个(N)/上—个(P)/选择点(S)/退出(X)]<下一个>:”时，输入“X”并确认，在弹出的菜单中选择“退出(X)”选项，结束对样条曲线的编辑，如图所示, 完成后的效果如图所示。
