AutoCAD 2018——绘制样条曲线

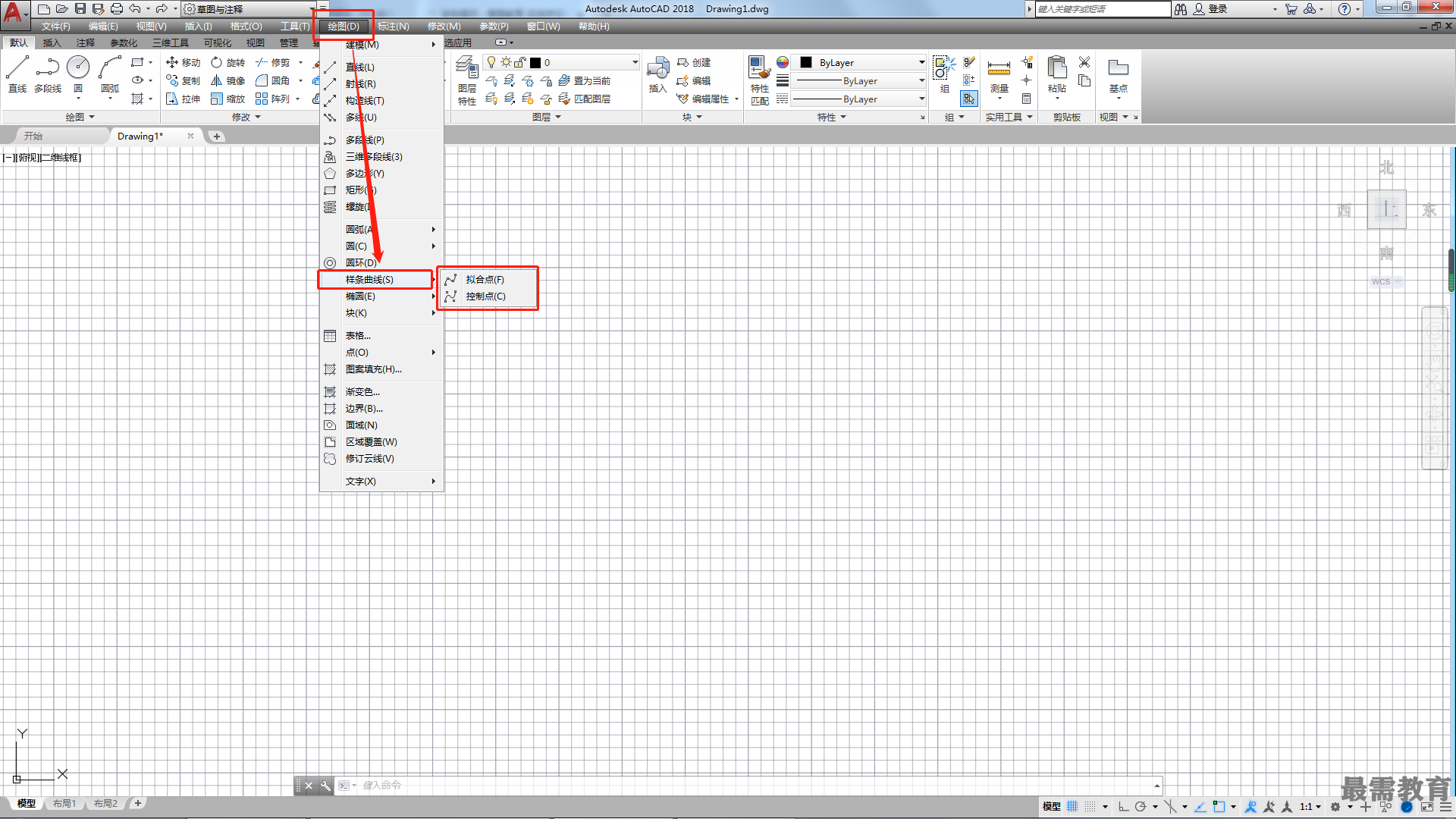

第1种：选择"绘图>样条曲线”菜单命令，然后选择其下的子命令。

第2种：单击"绘图”面板上的“样条曲线拟合”按钮或“样条曲线控制点”按钮。

第3种：输入"SPLINE”(SPL)并确认。执行样条曲线命令后，在命令行中出现的提示及操作如下。

命令:SPLINE

//执行"样条曲线"命令

指定第一个点或[方式(M)/节点(K)/对象(O)]：

//指定样条曲线的第一个点，或选择其他选项输入下一个点或[起点切向(T)/公差(L)]:

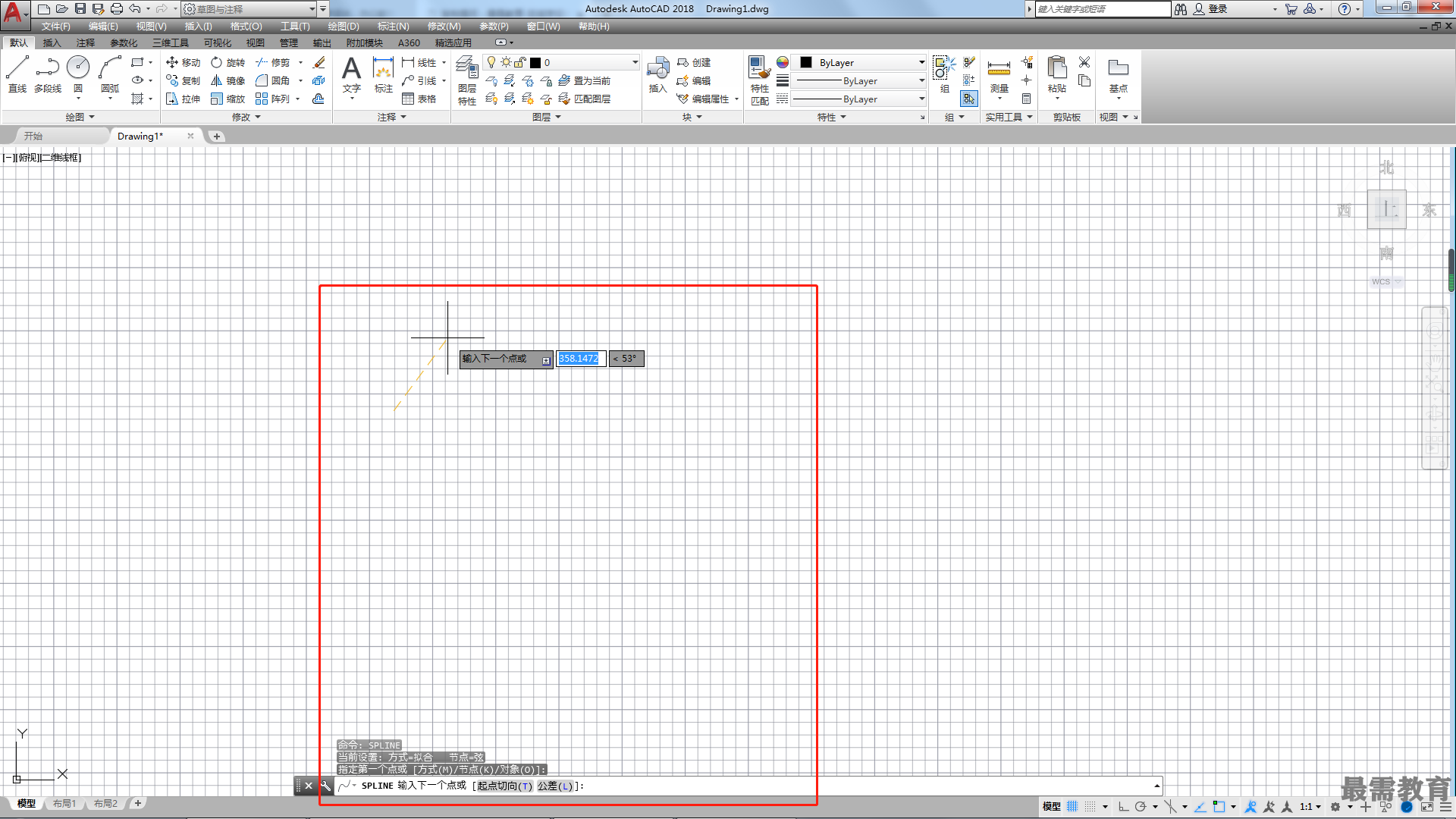

//指定样条曲线下一个点，如图所示，或选择其他选项

输入下一个点或[端点相切(T)/公差(L)/放弃(U)]:

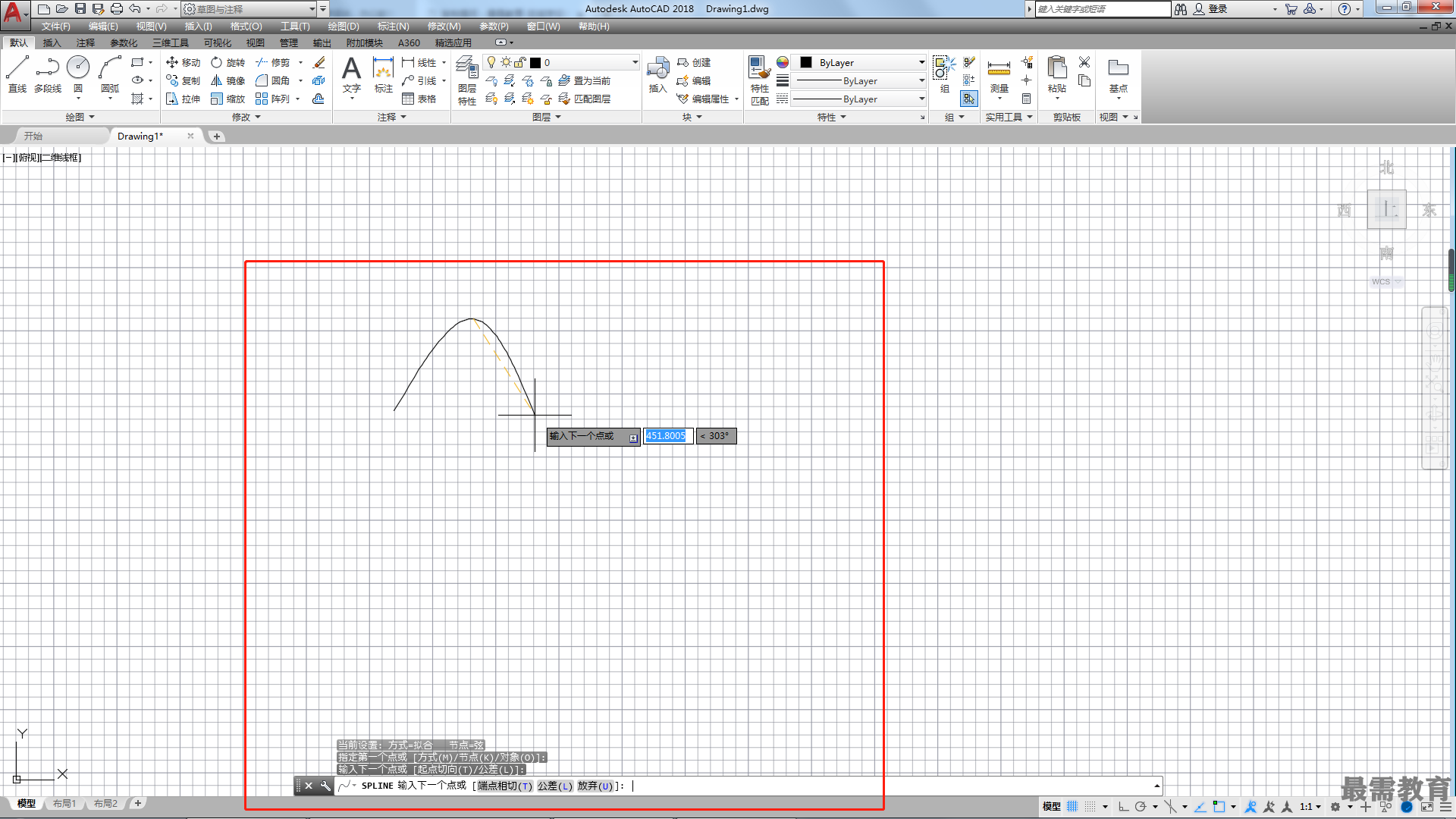

//指定样条曲线下一个点，如图所示，或选择其他选项

输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:

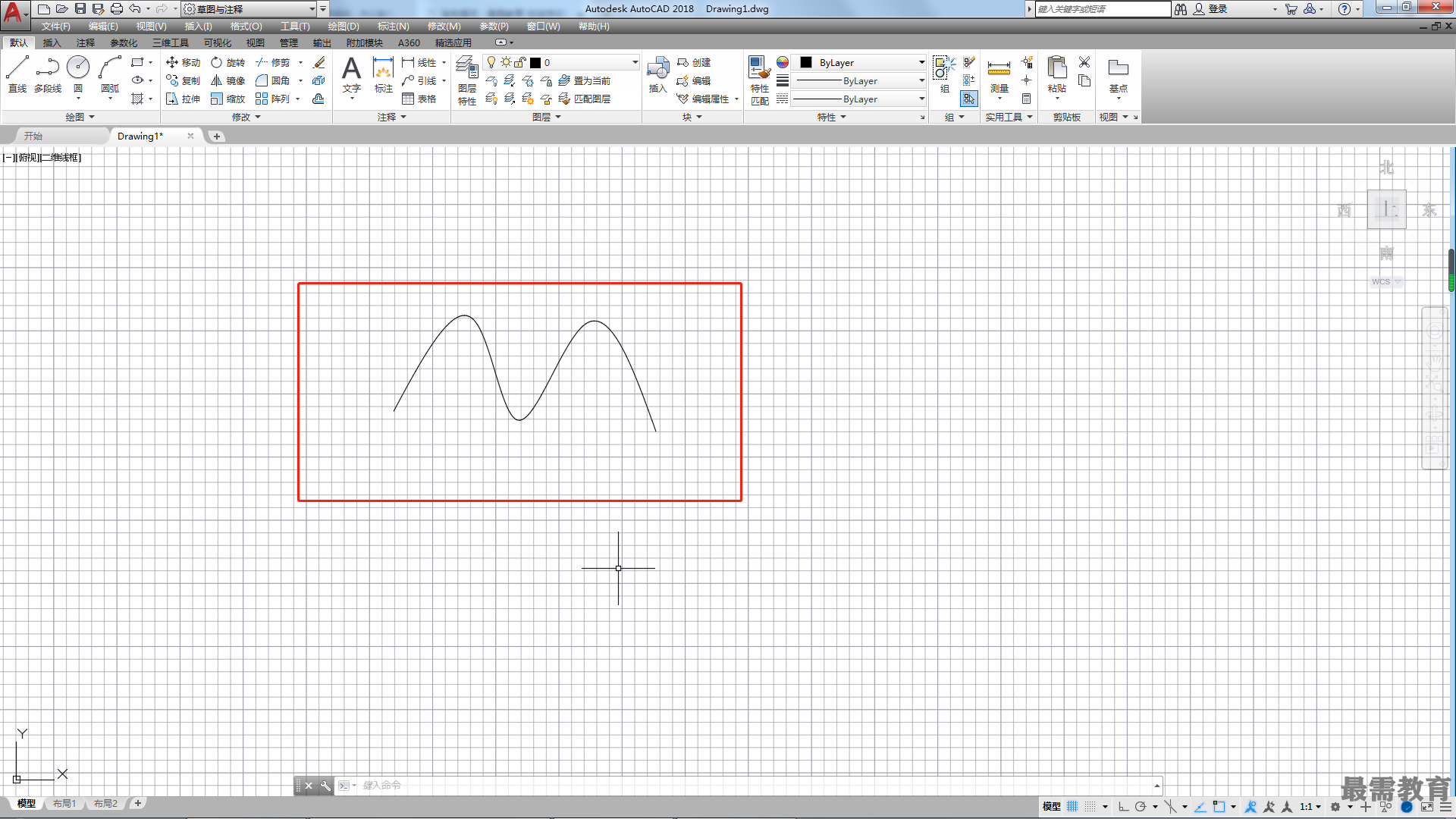

//继续指定样条曲线的其他点，绘制的样条曲线如图所示

命令主要选项介绍

•对象（O):将一条多段线拟合成样条曲线。

•闭合（C):生成一条闭合的样条曲线。

•公差（L):输入曲线的偏差值。值越大，曲线离指定的点越远；值越小，曲线离指定的点越近。
