AutoCAD 2018——编辑多段线
使用PEDIT (编辑多段线)命令可以对多段线对象进行编辑修改。“编辑多段线”命令提供了单条线段所不具备的编辑功能,如调整多段线的宽度和曲率。
执行“编辑多段线”命令的方法有如下两种。

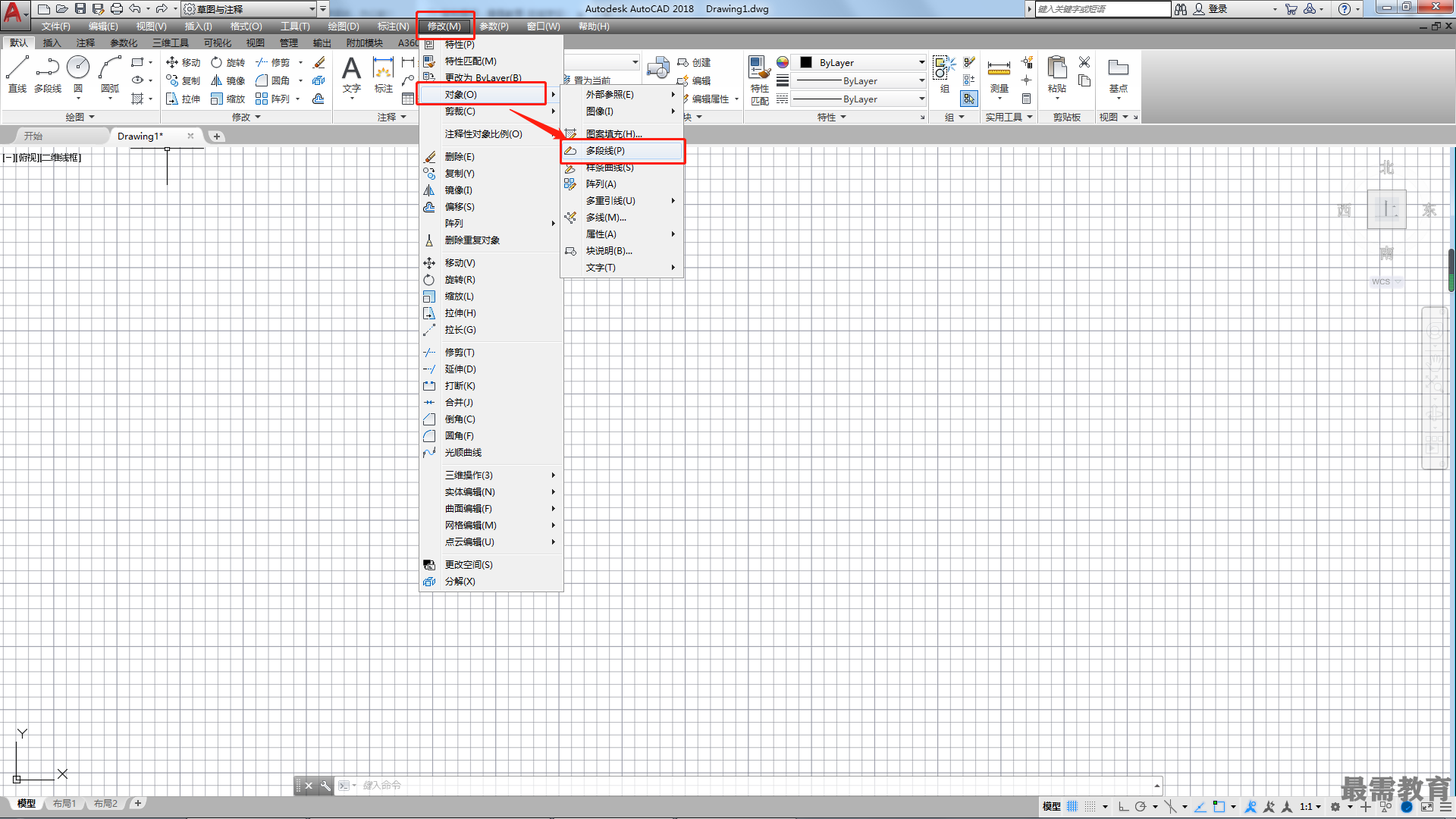

第1种:选择“修改>对象>多段线”菜单命令。
第2种:输入“PEDIT”命令并确认。

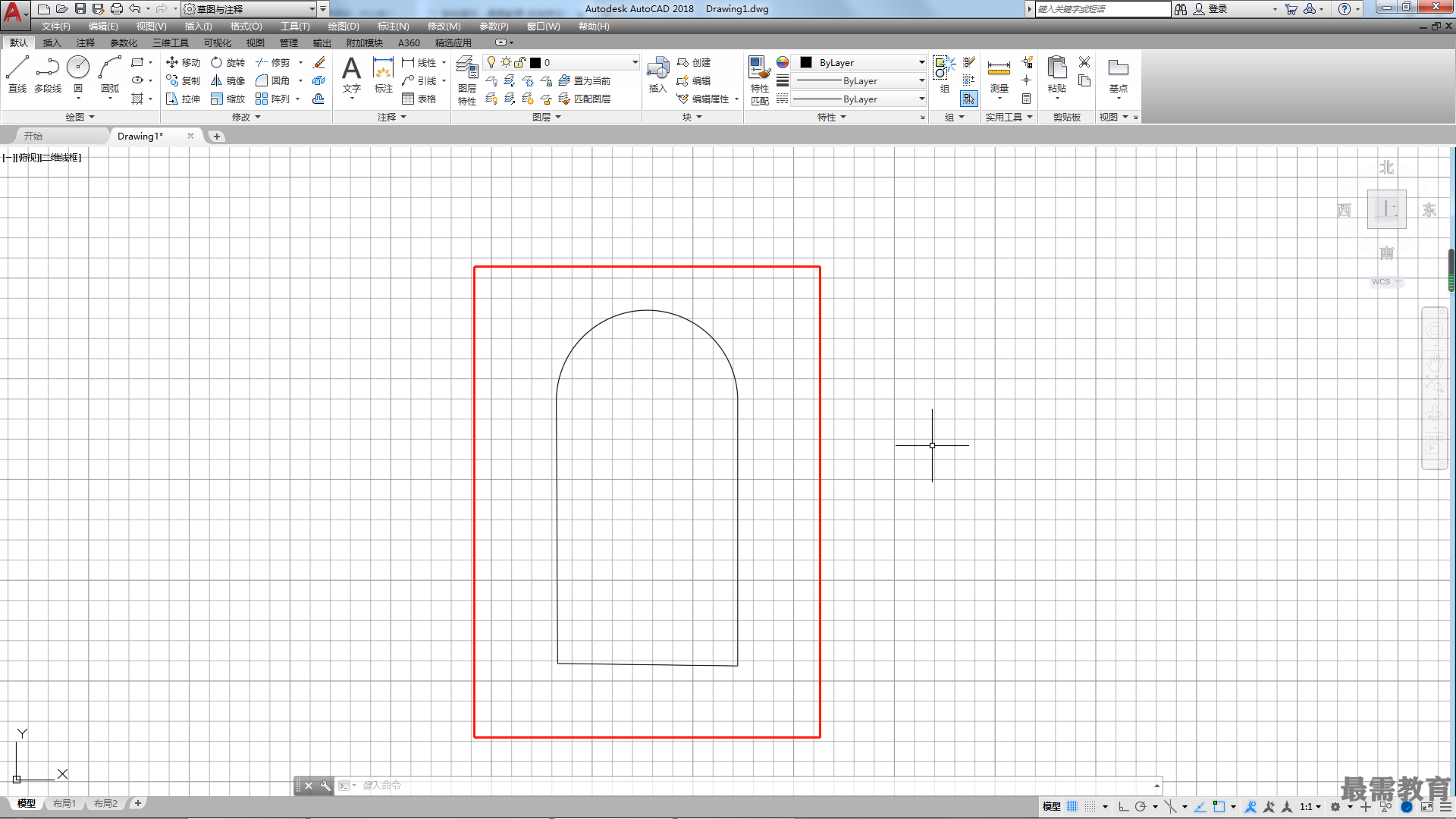

输入“PEDIT”并确认,选择要修改的多段线,系统将提示“输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:”。
命令主要选项介绍
•闭合(C):用于创建封闭的多段线。
•合并(J):将线段、圆弧或其他多段线连接到指定的多段线。
•宽度(W):用于设置多段线的宽度。
•编辑顶点(E):用于编辑多段线的顶点。
•拟合(F):可以将多段线转换为通过顶点的拟合曲线。
•样条曲线(S):可以使用样条曲线拟合多段线。
•非曲线化(D):删除在拟合曲线或样条曲线时插入的多余顶点,并拉直多段线的所有线条。保留指定给多段线顶点的切向信息,用于随后的曲线拟合。
•线型生成(L):可以将通过多段线顶点的线设置成连续线型。
•反转(R):可以反转选定的多段线的方向。
•放弃(U):放弃多段线编辑操作。

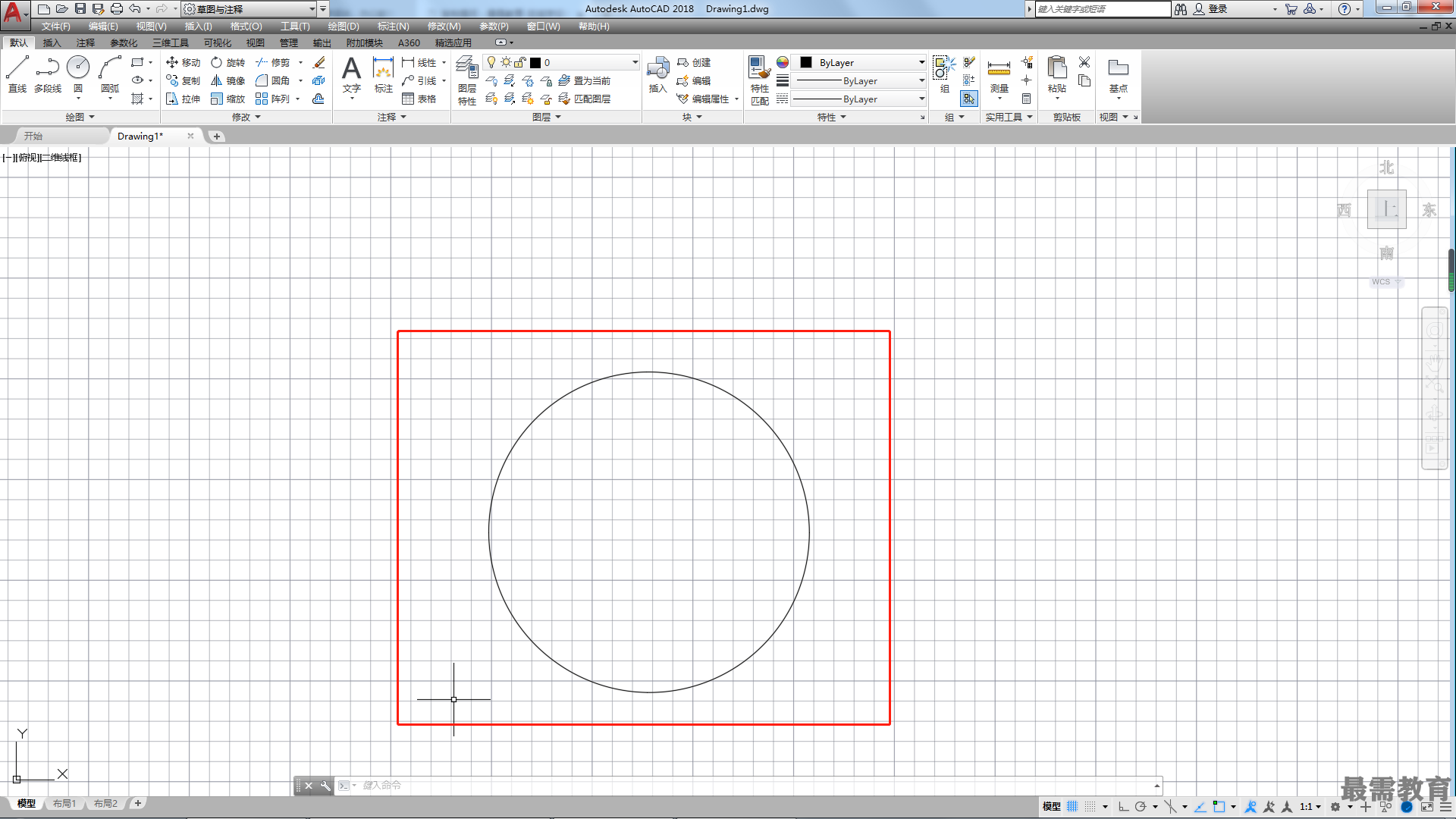

如选择“PEDIT”(编辑多段线)命令中的"拟合(F) ”选项,可以将多段线变为如图所示的形状。
