Visio 2016——构建建筑图：创建【墙】

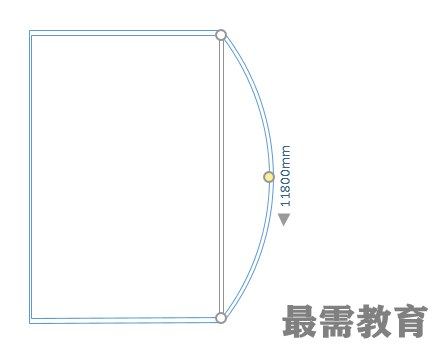

  在【墙壁、外壳和结构】模具中，将【外墙】形状拖到绘图页中。同时，将【墙壁】与【弯曲墙】形状拖到绘图页中。拖动【弯曲墙】与【墙壁】形状，使其粘贴在【外墙】形状上。

  将墙壁粘贴在一起时，Visio会自动整理墙角与交接面。用户可通过下列几种方法，将形状粘附到参考线上，从而确保墙壁的粘贴状态。

□现有参考线   将形状拖动到参考线上，或将形状的一个端点拖到参考线即可。

□使用【转换为墙壁】对话框创建参考线   在【转换为墙壁】对话框中，启用【添加参考线】复选框。

□右击【墙壁】形状创建参考线   右击形状并执行【添加一个参考线】命令即可。 将形状粘附到参考线之后，移动参考线即可移动形状。此时，任何与该形状相连的 【墙壁】形状都会随着该形状的移动而拉仲或收缩。
