Maya 线性IK手柄工具

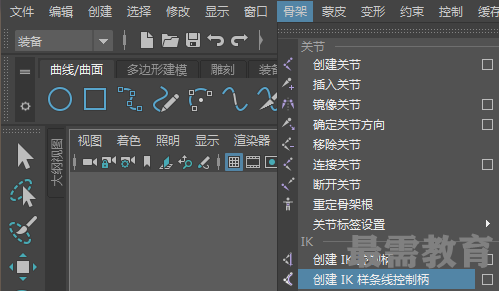

“创建IK样条线控制柄”命令所在的位置如下图所示。
1.功能
“创建IK样条线控制柄”命令用于为骨骼创建反向动力学手柄。
2.参数
在“装备”模块中,执行“骨架〉创建IK样条线控制柄”命令,打开相应的参数面板,如下图所示。
* 根在曲线上:勾选此复选框,骨骼的根关节将被限定在曲线上,曲线运动,IK控制器和整段骨骼也会跟随IK曲线进行运动。取消勾选此复选框,骨骼的根关节将不受IK曲线控制。
* 自动创建根轴:启用该复选框后,将使用样条线IK控制柄在场景层次中的起始关节上创建父对象变换 节点。用户可通过移动和旋转此变换节点(而不是起始关节)来避免起始关节出现意外翻转。只能在“根在曲线上”复选框被禁用时启用该复选框。
* 自动将曲线结成父子关系:如果起始关节有父对象,此复选框可以使样条线IK NURBS曲线成为该父对象的子对象。因此,曲线和关节链将随着父对象的变换而移动。
* 将曲线捕捉到根:启用该复选框后,曲线的起点会捕捉到起始关节位置,链中的关节将旋转以适应曲线形状。
* 自动创建曲线:勾选此复选框,Maya可以根据骨骼自动创建IK曲线;取消勾选该复选框,需要使用EP Curve Too威CV Curve Tool手动创建IK曲线控制器。
* 自动简化曲线:启用时,会自动以指定的“跨度数”创建NURBS曲线。跨度数相当于曲线中的CV 数。曲线的曲线次数为3(立方)。
* 跨度数:指定在创建样条线IK控制柄时为曲线自动创建的CV数。
跨度数和CV数之间的比率关系为CV数=跨度数+3,如下表所示。
跨度数 | CV数 |
1 | 4 |
2 | 5 |
3 | 6 |
4 | 7 |
“跨度数”仅在“自动创建曲线”(Auto Create Curve)处于启用状态时可用。
* 根扭曲模式:启用该复选框后,在末关节操纵扭曲操纵器会使起始关节和其他关节发生轻微扭曲;禁用该复选框后,起始关节将不会扭曲。如果要旋转起始关节,必须使用滚动操纵器。
* 扭曲类型:指定如何在关节链中发生扭曲。
* 线性:均匀扭曲所有部位。
* 缓入:在链结束处的扭曲比开始处多。
* 缓出:在链开始处的扭曲比结束处多。
* 缓入缓出:在中部的扭曲比两端多。
