AutoCAD 2018——极轴阵列对象

提问人:卓娟发布时间:2020-12-09

极轴阵列图形是指将阵列得到的图形按环形排列,用户可以根据需要设置阵列的总数和相隔的角度,在命令行中出现的提示和操作方法如下。

命令:ARRAY

//启动“阵列”命令

选择对象:找到1个

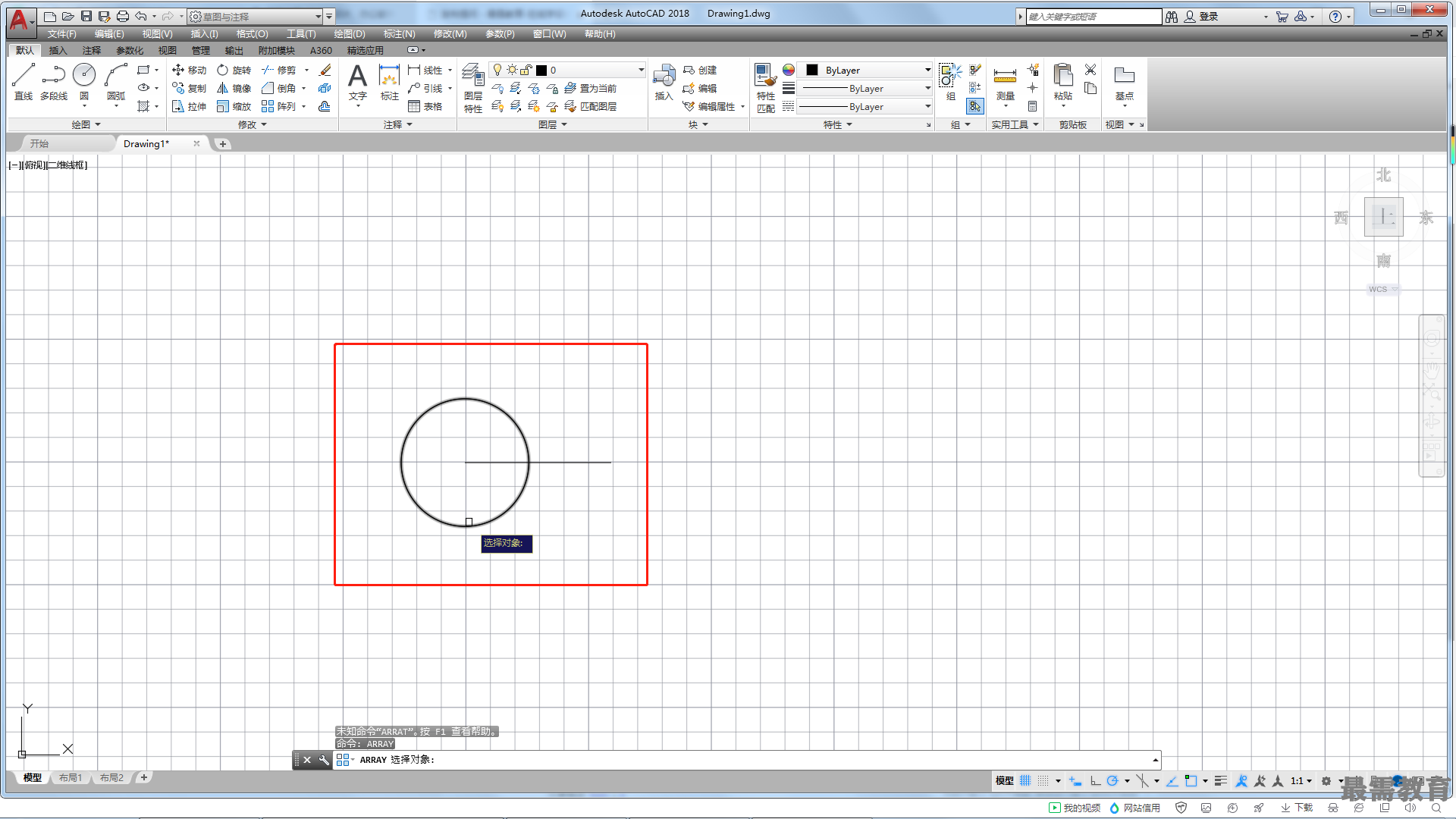

//选择要阵列的图形,如图所示

选择对象:

//按空格键结束选择

输入阵列类型[矩形(R)/路径(PA)/极轴(PO)]<矩形>:PO

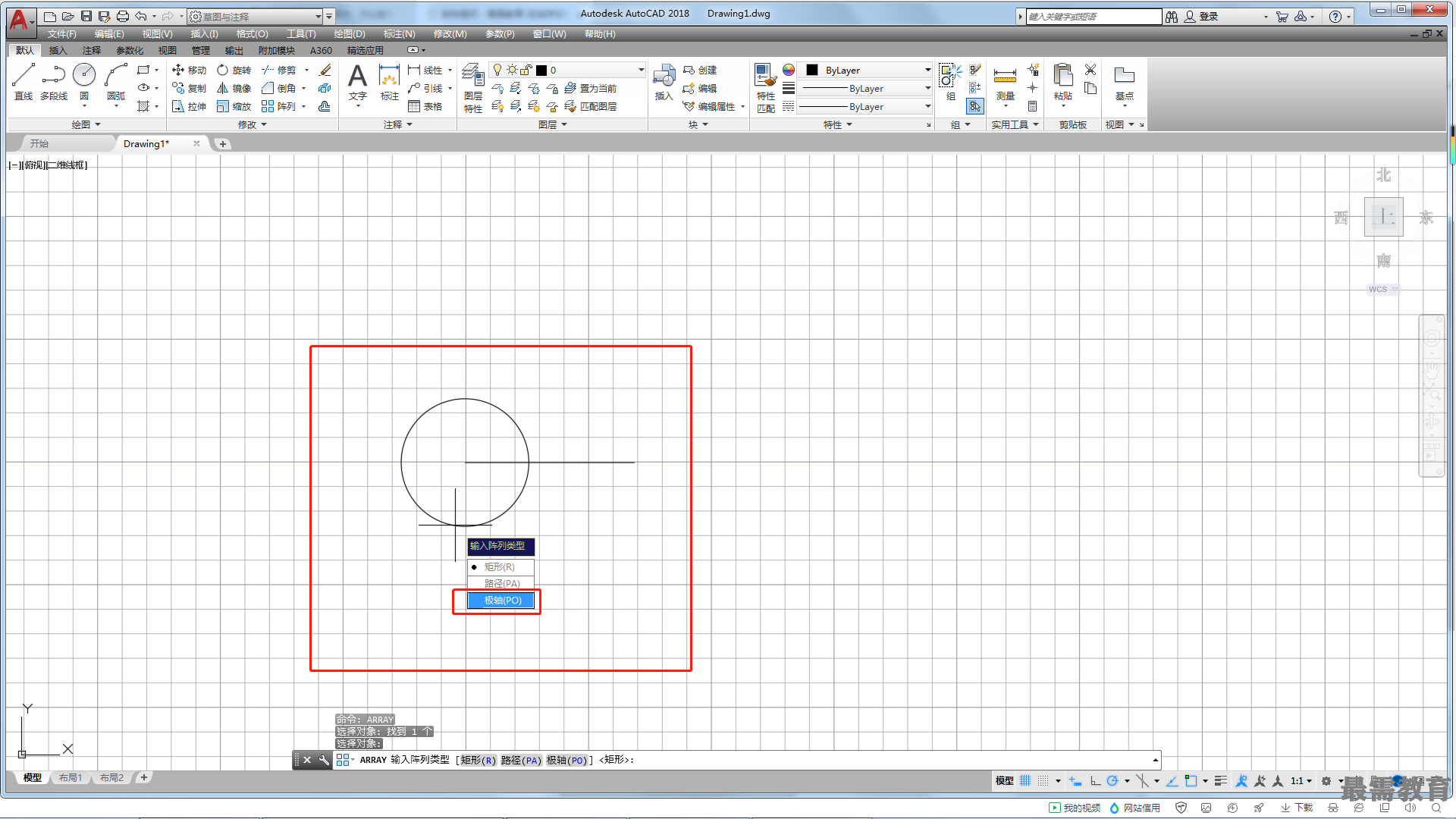

//在弹出的列表中选择“极轴(PO)选项,如图所示

类型=极轴 关联=是

//系统提示

指定阵列的中心点或[基点(B)/旋转轴(A)]:

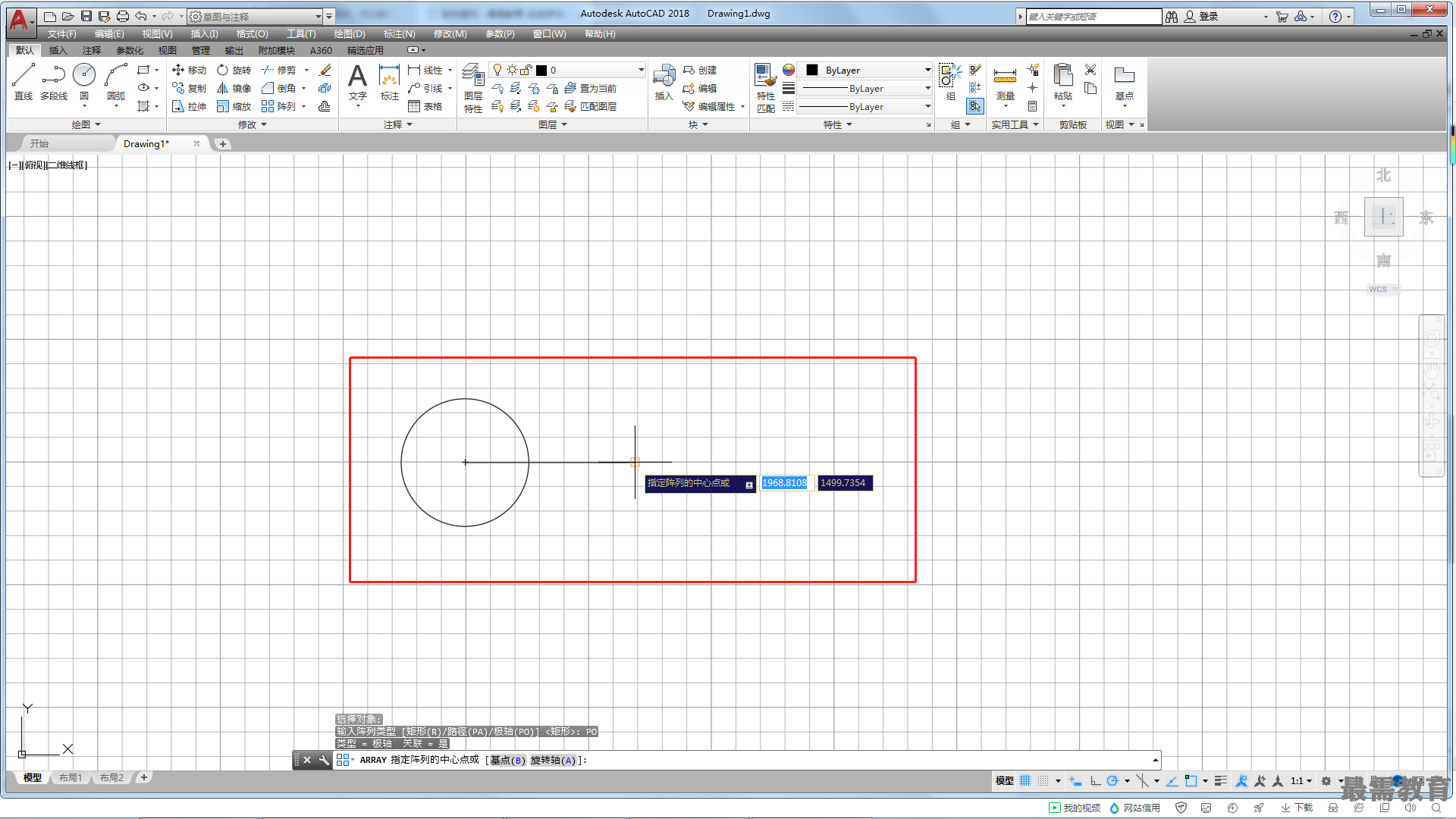

//指定阵列的中心点,如图所示 选择夹点以编辑阵列或[关联(AS)/基点(B)/项目 (I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)]<退出 >:

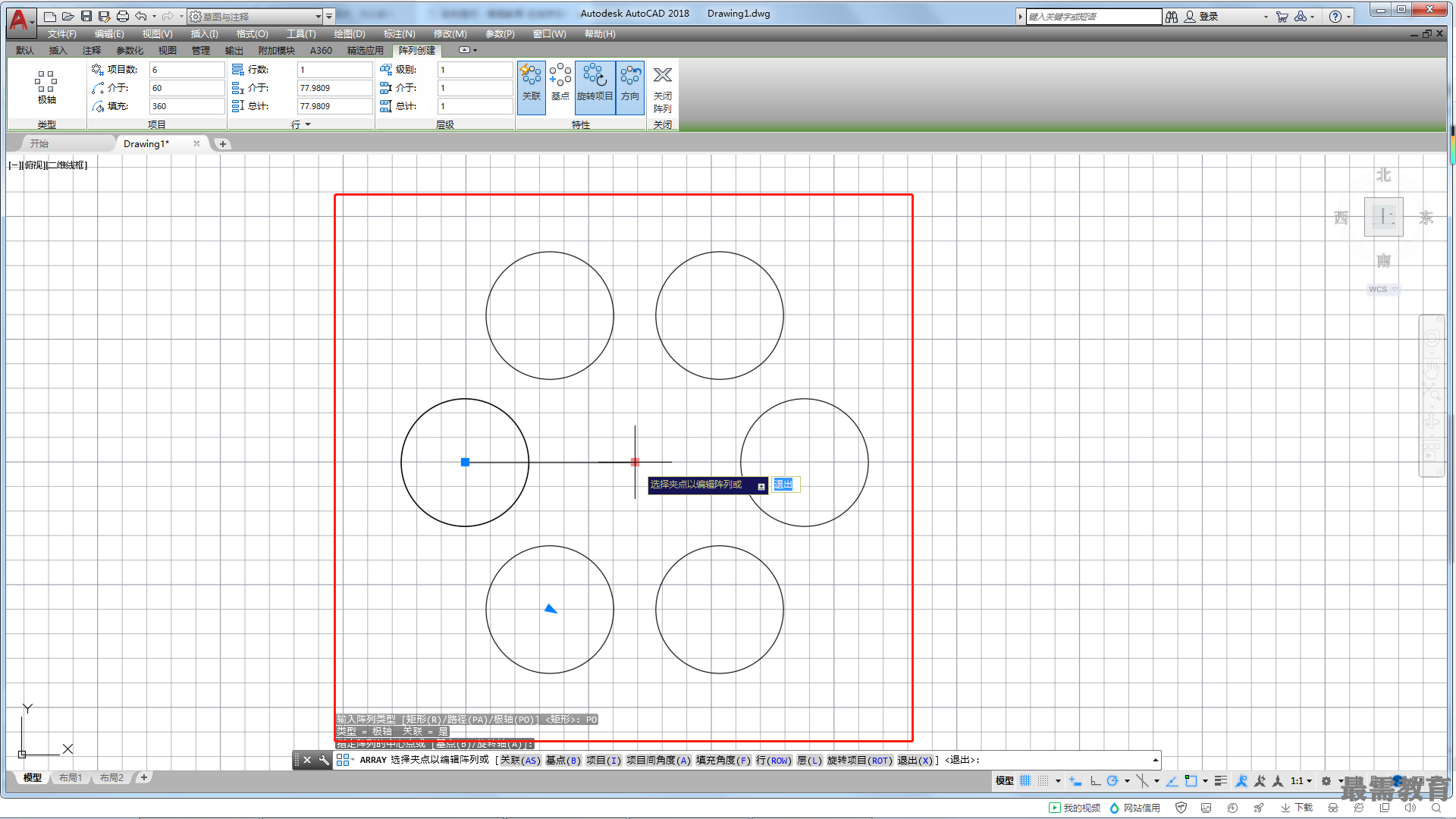

//设置阵列参数或直接确认,极轴阵列效果如图所示
