AutoCAD 2018——倒角

命令：倒角

作用：对两个线条图形进行倒角处理

快捷命令：CHA

使用"倒角”命令可以通过延伸或修剪的方法，用一条斜线连接两个非平行的对象。使用该命令执行倒角操作时，应先设定倒角距离，再指定倒角线。

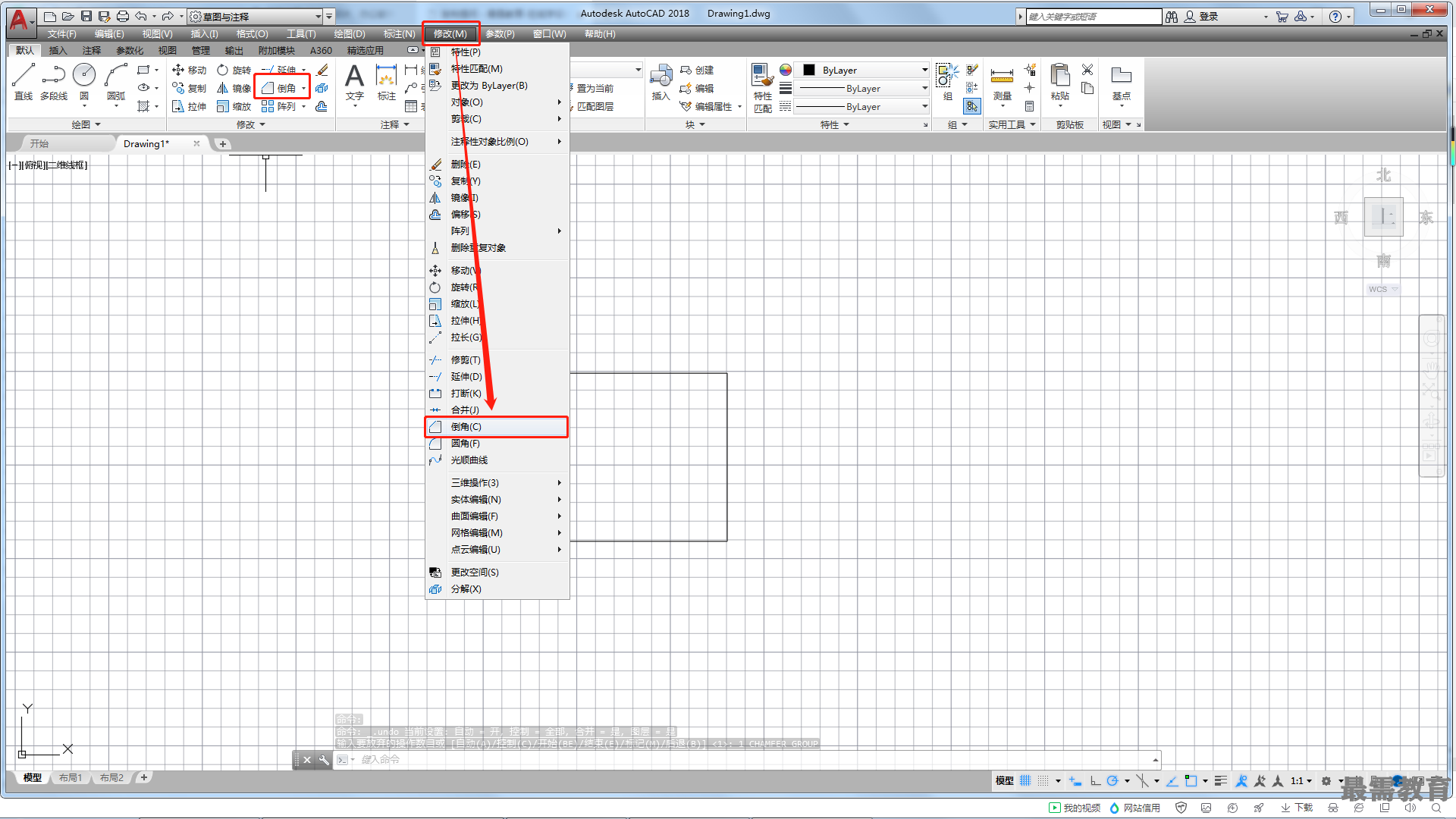

执行“倒角”命令通常有如下3种方法。

第1种：执行“修改>倒角”命令。

第2种：单击"修改”面板中的“倒角”按钮

第3种：输入 “CHAMFER”（CHA )命令并确认。

执行“倒角”命令，在倒角过程中，系统给出的提示及操作如下。

命令:CHAMFER

//执行倒角命令

(“修剪”模式)当前倒角距离1=10.0000,距离2=10.0000

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度（A）/修剪(T)/方式(E)/多个(M)]：

//用户可以直接点选要倒角的一条直线，也可以根据需要选择其中的选项选择第二条直线,或按住Shift键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]:

//选择要倒角的另一条直线，完成对两条直线的倒角

系统提示中的主要选项介绍

•选择第一条直线：指定倒角所需的两条边中的第一条边或要倒角的二维实体的边。

•多段线（P ):将对多段线每个顶点处的相交线段做倒角处理，倒角将成为多段线的新的组成部分。

•距离（D):设置选定的边的倒角距离值。选择该选项后，系统将提示指定第一个倒角距离和指定第二个倒角距离。

•角度（A):该选项通过第一条线的倒角距离和第一条线的倒角角度设定倒角距离。选择该选项后，命令行中提示指定第一条直线的倒角长度和指定第一条直线的倒角角度。

•修剪（T):该选项用来确定倒角时是否对相应的倒角边进行修剪。选择该选项后，命令行中提示“输入修剪模式选项[修剪(T)/不修剪(N)]<修剪>:”。

•方式（T):控制AutoCAD是用指定两个距离还是指定一个距离和一个角度的方式来倒角。

•多个（M):可重复对多个图形进行倒角。

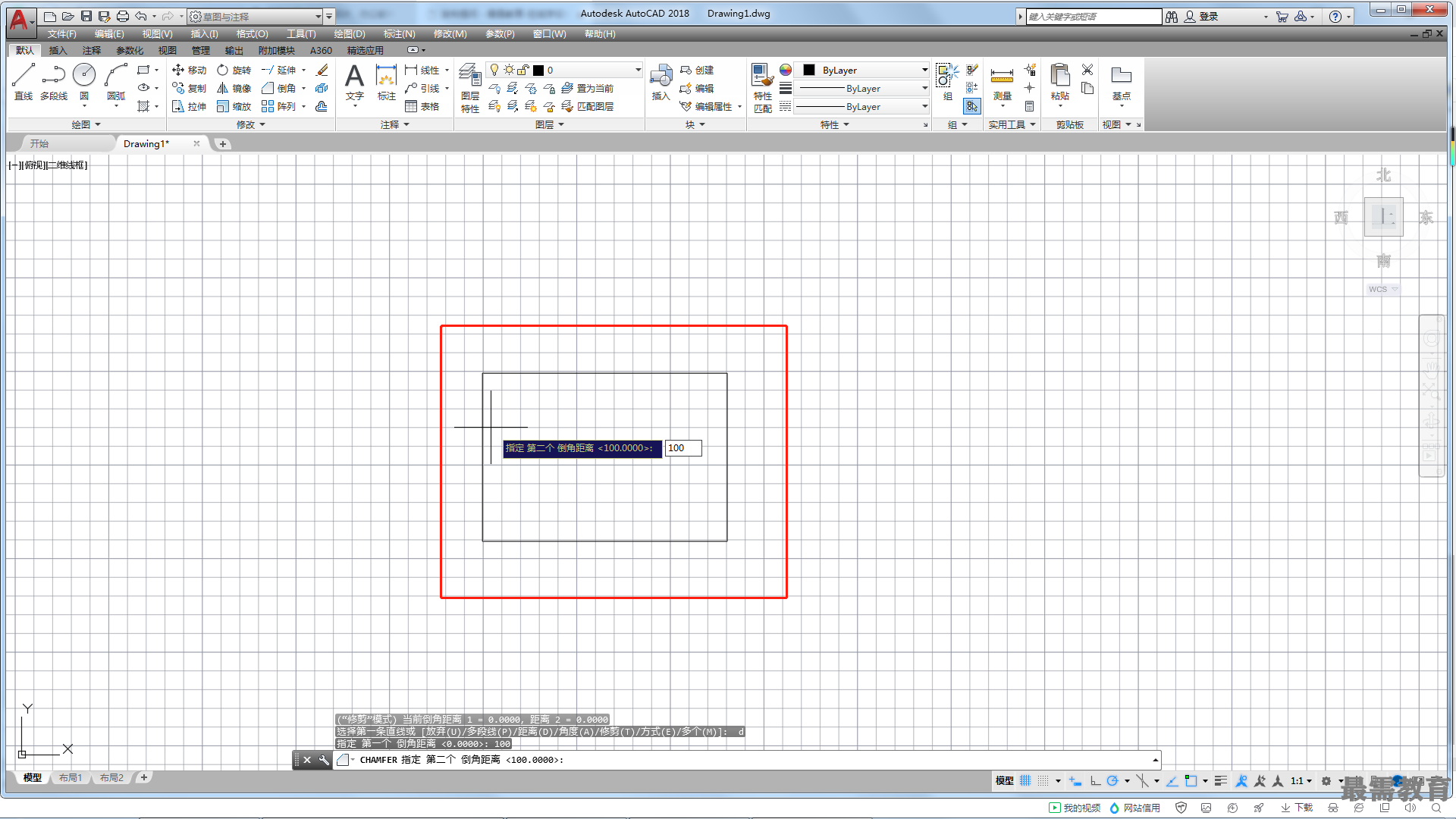

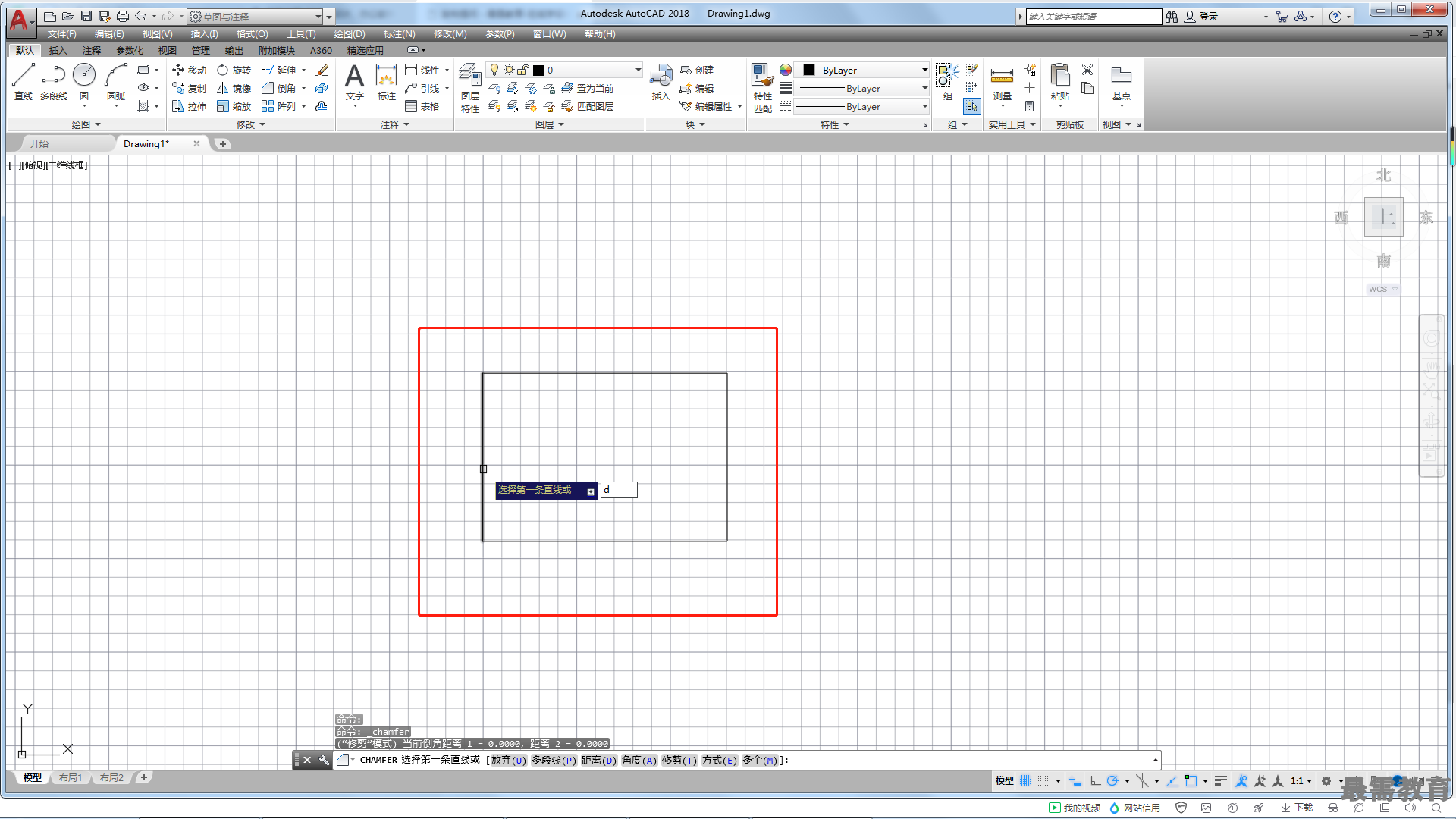

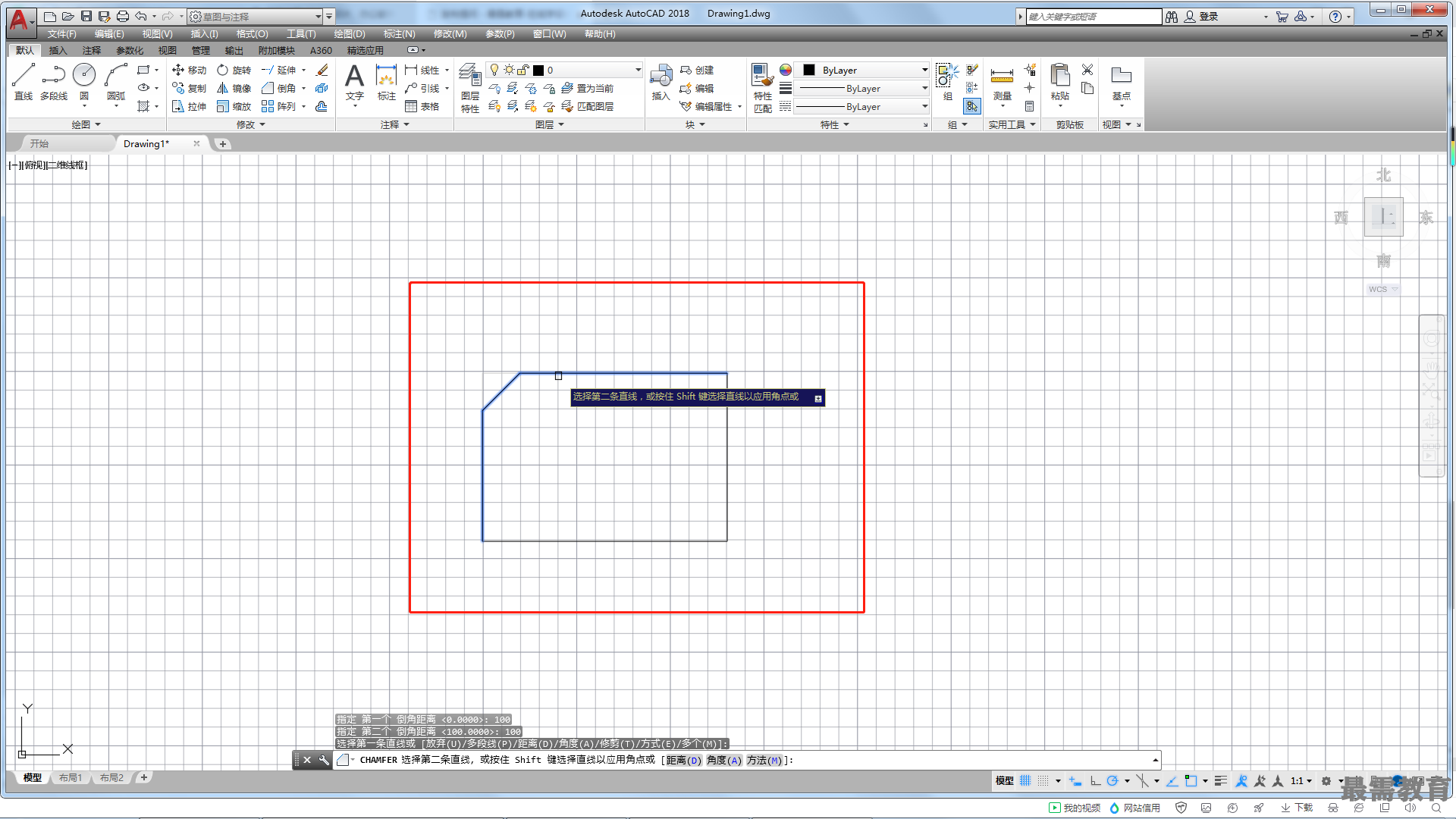

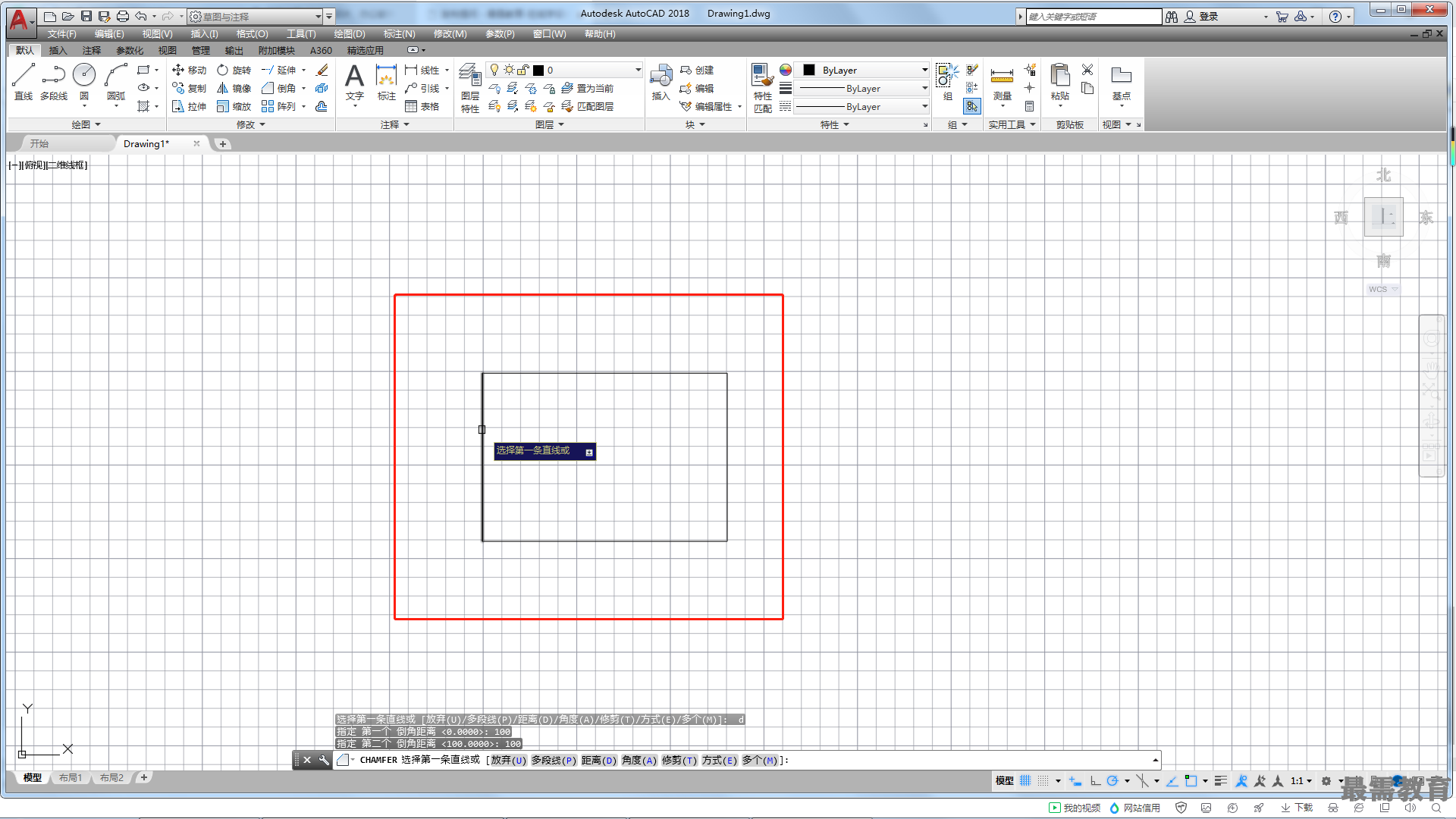

执行“倒角”命令，根据提示输入“d”并确认，选择“距离（D)”选项，如图所示，再设置第一个倒角距离为100,如图所示，设置第二个倒角距离也为100,如图所示，然后选择如图所示的竖直线段作为要倒角的第一条线段，选择如图所示的水平线段作为要倒角的第二条线段。
