AutoCAD 2018——缩放对象

命令：缩放

作用：缩放对象

快捷命令：SC

使用"缩放”命令可以按指定的比例因子改变实体的尺寸，从而改变对象的尺寸，但不改变其状态。在缩放图形时，可以把整个对象或者对象的一部分沿x轴、y轴和z轴方向以相同的比例放大或缩小，由于3个方向上的缩放比例相同，因此保证了对象的形状不会发生变化。

执行"缩放”命令的常用方法有如下3种。

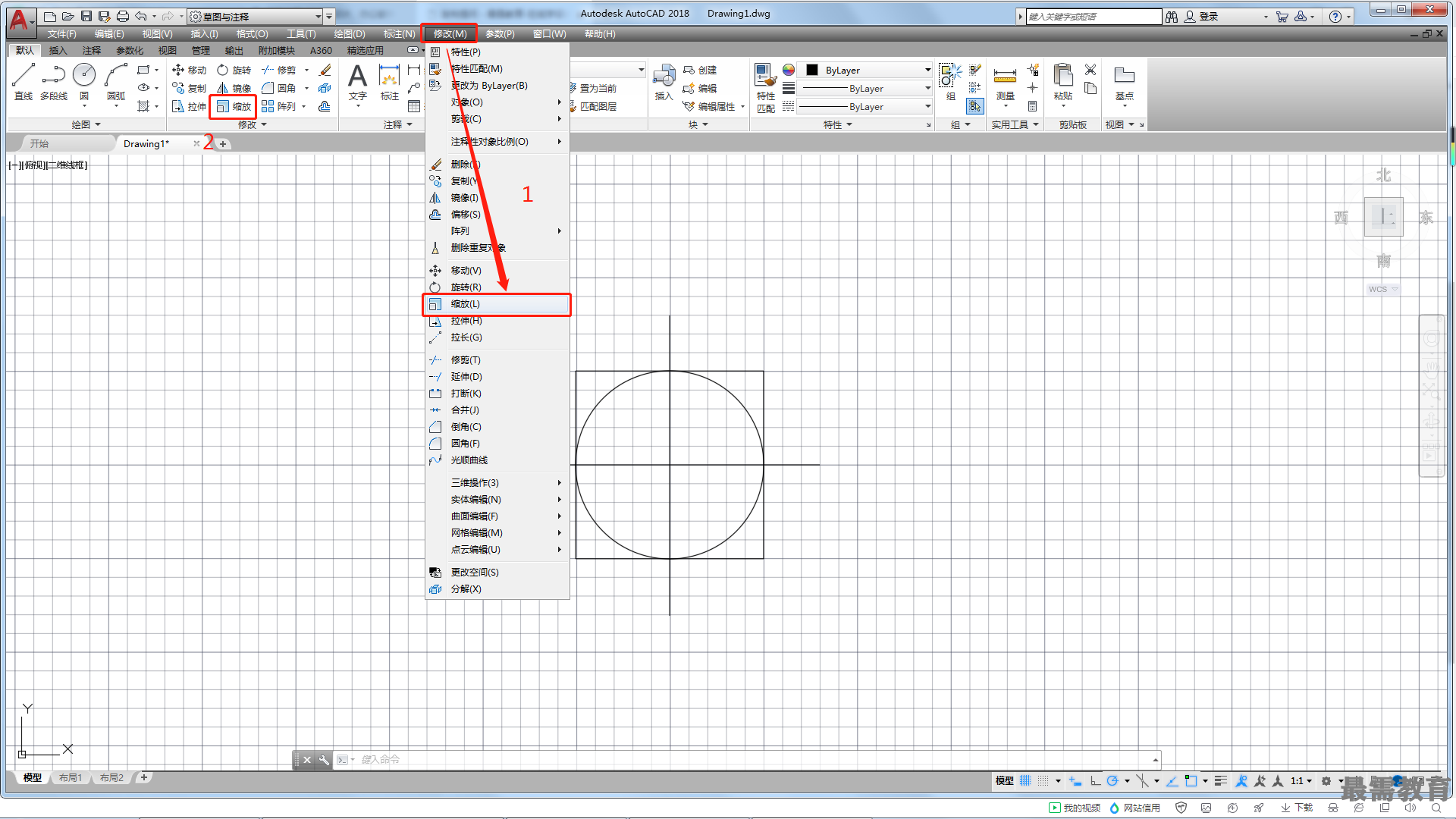

第1种：执行"修改>缩放”命令。

第2种：单击“修改”面板中的“缩放” 按钮。

第3种：输入“SCALE”（SC)命令并确认。

执行"缩放”命令后，选择要缩放的图形，将其按指定的大小缩放即可，命令行中的主要提示及含义如下。

命令:SCALE

//执行缩放命令

选择对象:

//选择进行缩放的对象

指定基点：

//指定缩放对象的基点

指定比例因子或[复制(C)/参照(R)]:

//指定缩放的比例或按指定的新长度和参照长度的比例缩放所选对象，如果新长度大于参照长度，对象将被放大

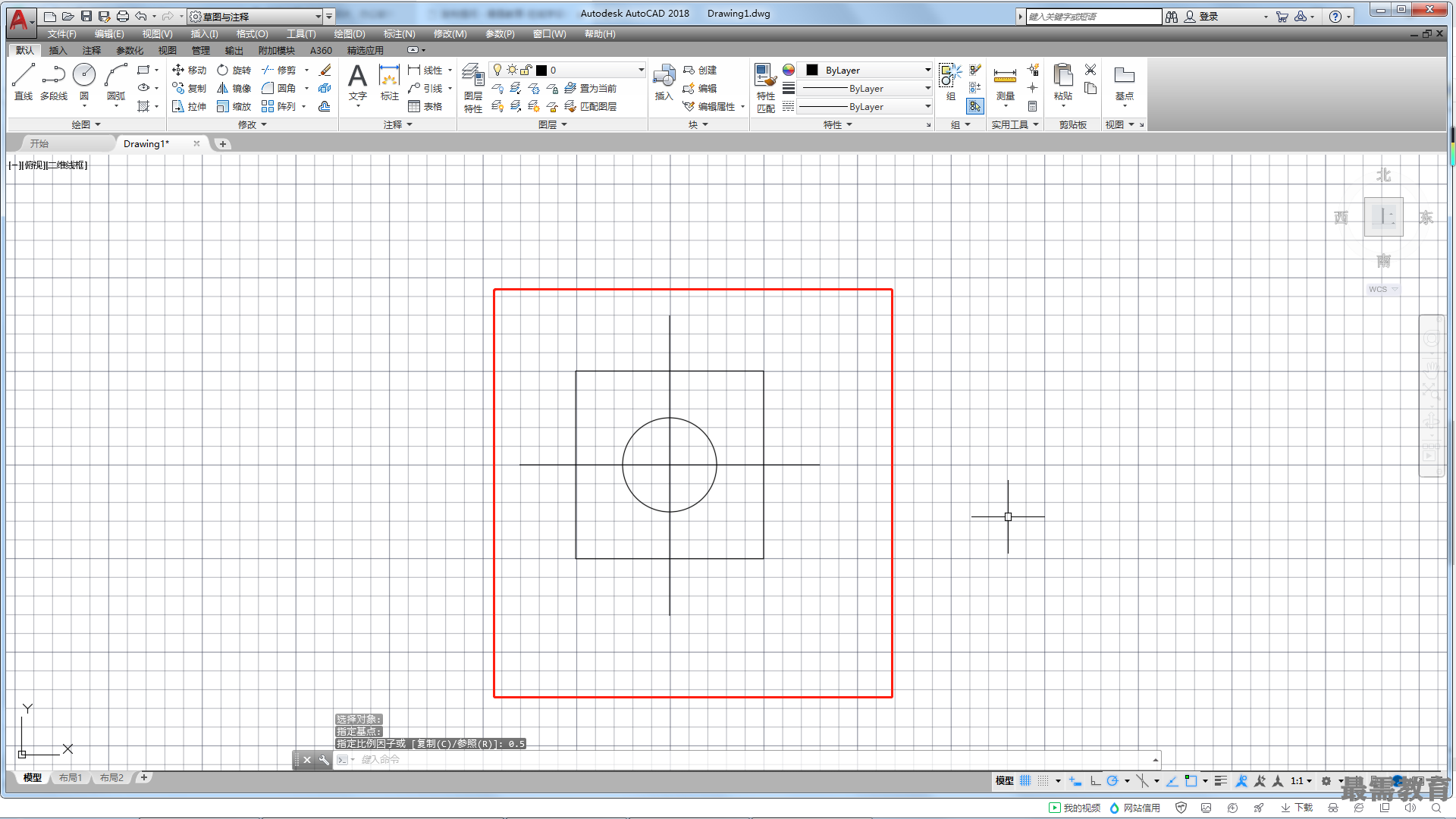

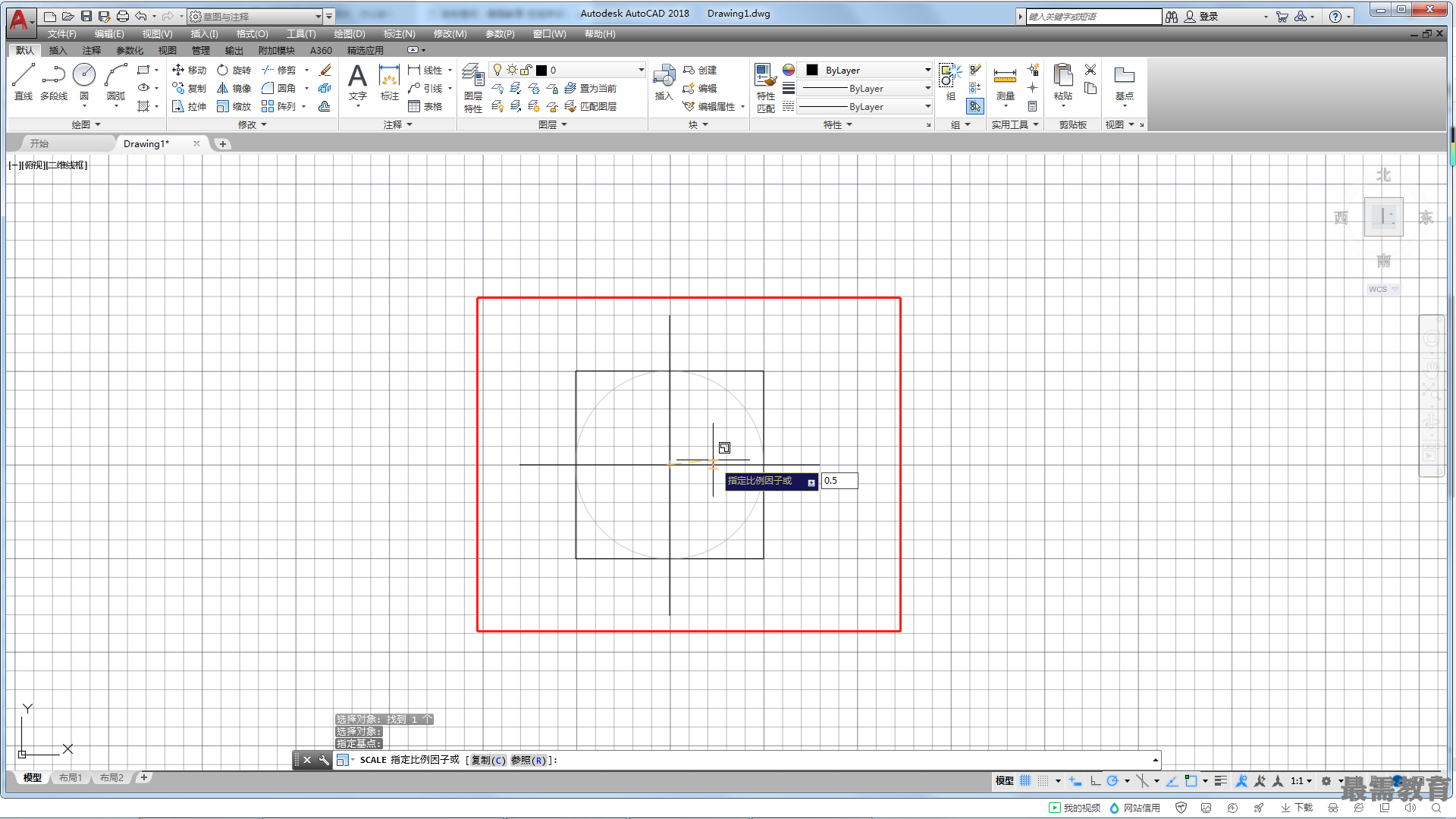

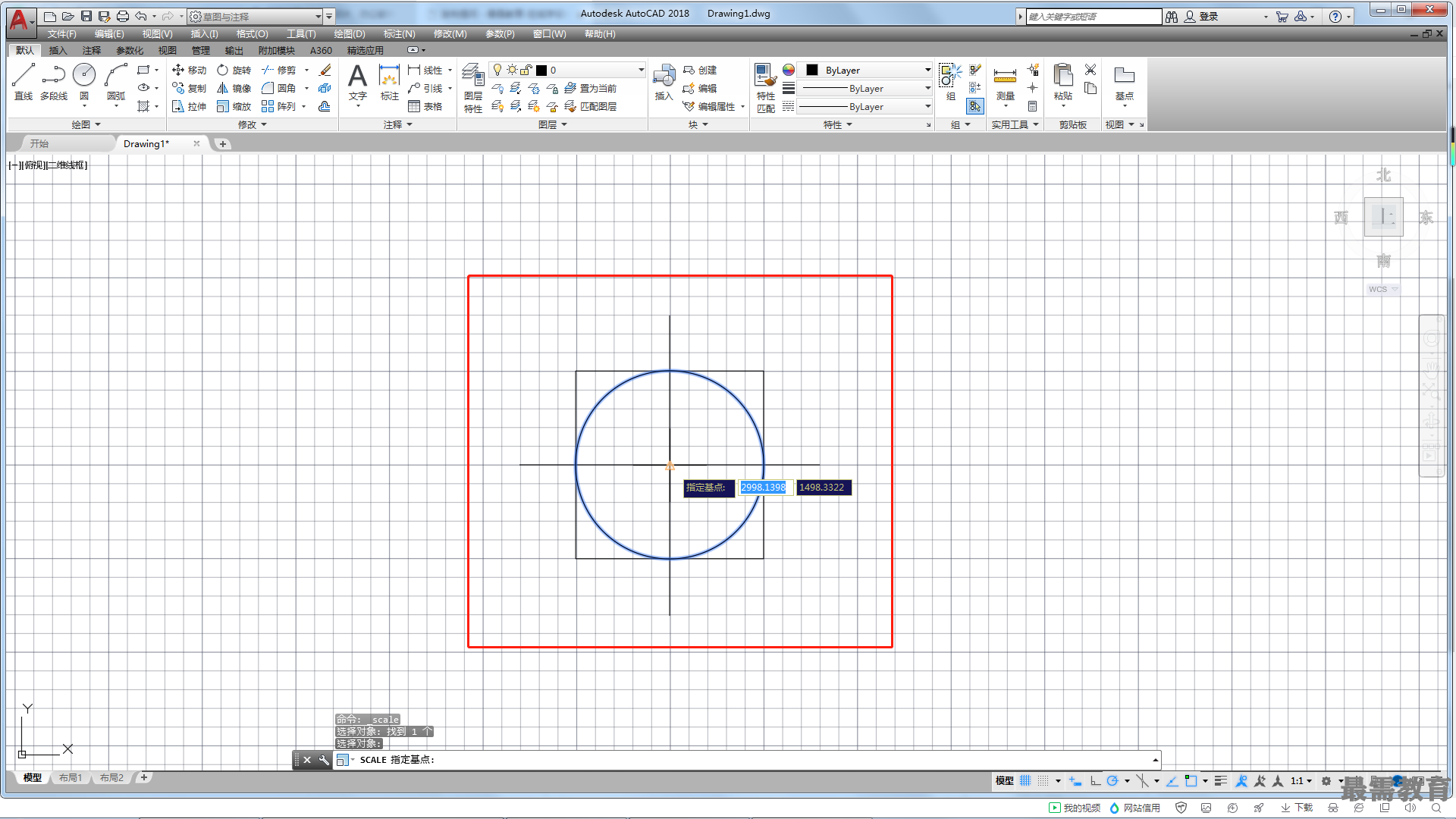

执行“缩放”命令，选择如图所示的圆形，捕捉线段交点作为缩放基点，设置缩放的比例因子为0.5,如图所示，得到如图所示的缩放效果。
